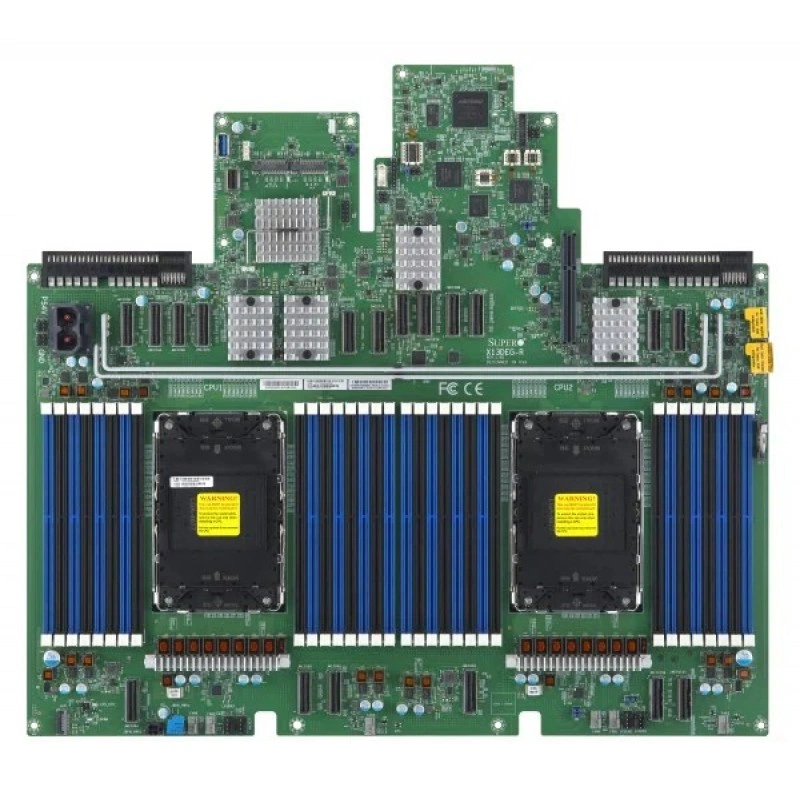

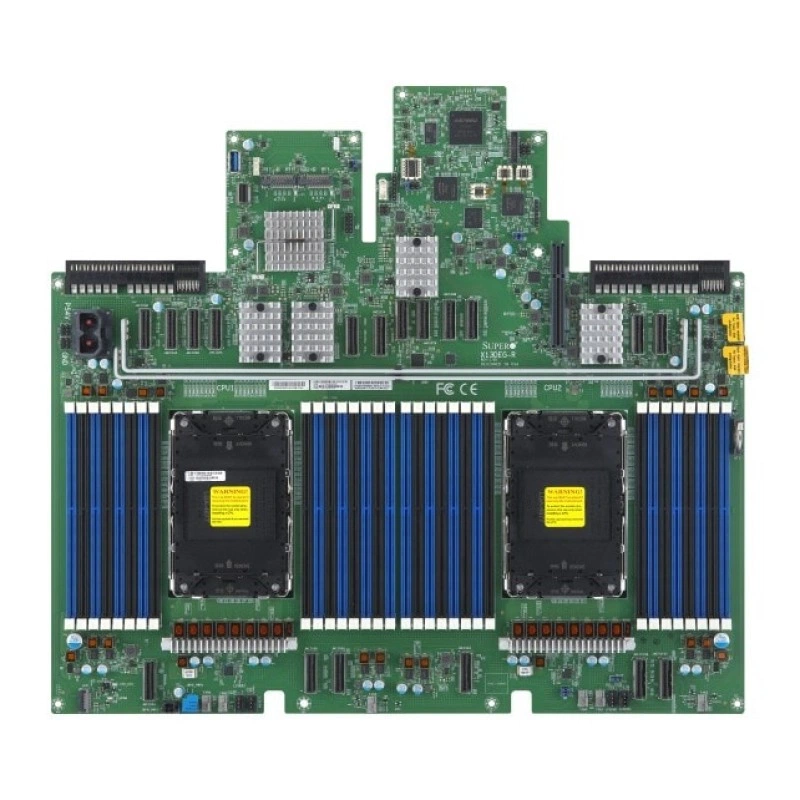

Материнская плата Supermicro X13DEG-R ( For SuperServer Only ) MBD-X13DEG-R

Основная информация о материнской плате Supermicro MBD-X13DEG-R

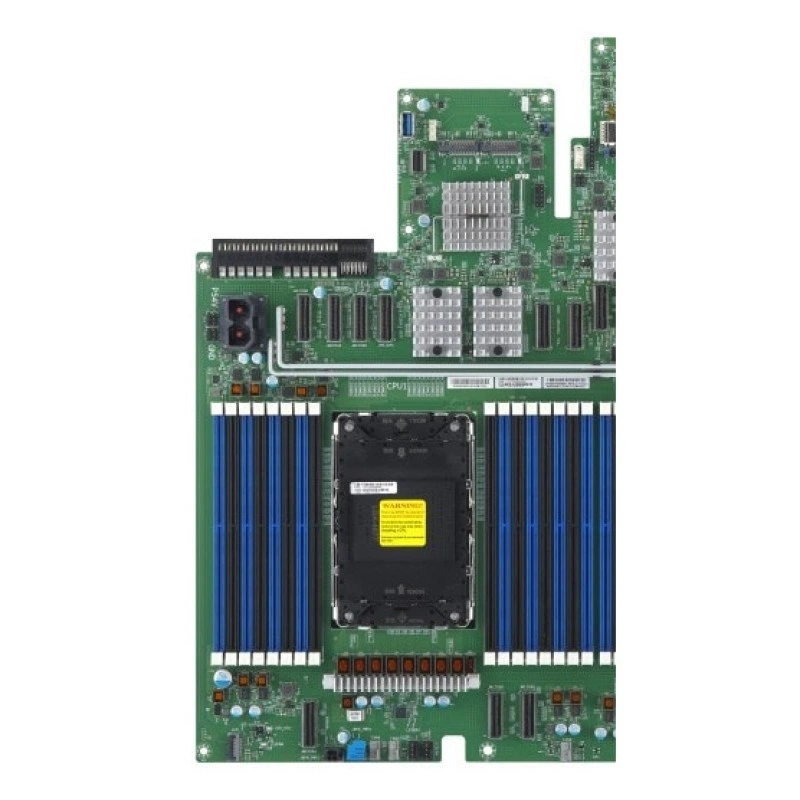

Supermicro MBD-X13DEG-R используют как основу серверных конфигураций с несколькими процессорными узлами. Модель X13DEG-R определяет совместимость вычислительной части, памяти и расширения. Процессоры: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.

Формат платы — Проприетарный. Её габариты составляют 17.3" x 15.7" (44cm x 39.9cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

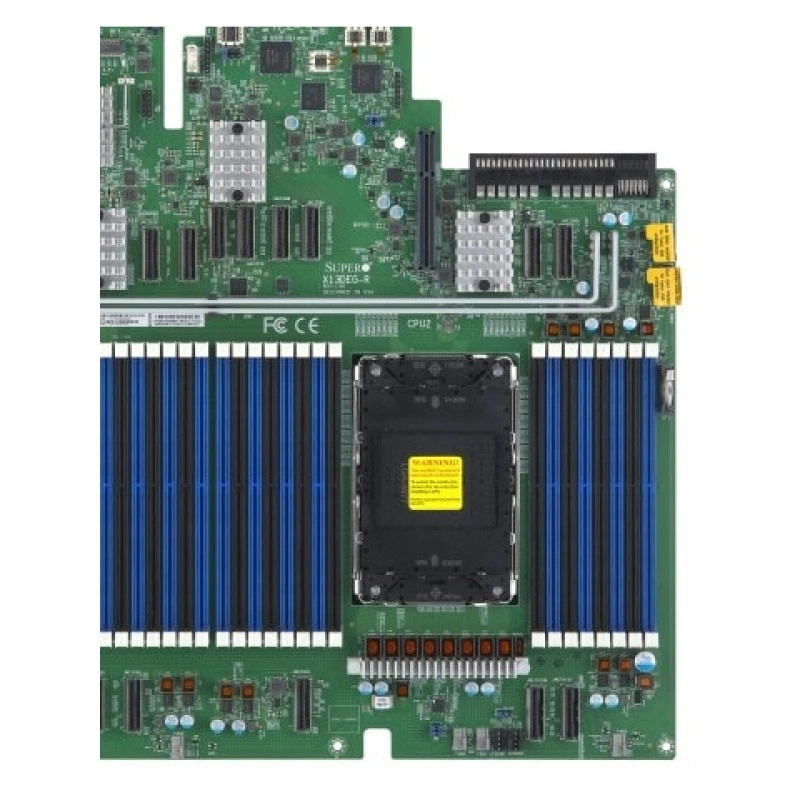

Память и её ёмкость: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (2DPC): До 8TB 5600MT/s ECC DDR5 RDIMM/LRDIMM; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM. Сетевые контроллеры и подключение: AIOM для LAN; 2 AIOM 10 GbE LAN порт(ы) (IPMI shared on LAN порт 1); 1 AIOM 1 GbE Dedicated BMC LAN порт(ы) (Realtek RTL8211F PHY); 2 LAN с Intel X710 10GbE. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X13DEG-R проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.
• Форм-фактор и габариты: Проприетарный; 17.3" x 15.7" (44cm x 39.9cm).
• Оперативная память: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (2DPC): До 8TB 5600MT/s ECC DDR5 RDIMM/LRDIMM; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM.
• Сеть: AIOM для LAN; 2 AIOM 10 GbE LAN порт(ы) (IPMI shared on LAN порт 1); 1 AIOM 1 GbE Dedicated BMC LAN порт(ы) (Realtek RTL8211F PHY); 2 LAN с Intel X710 10GbE.
• SATA: SATA (6Gbps) через Intel C741; через SlimSAS LP; 4 SATA3 порт s через SlimSAS-LP x4.
• M.2: 2 M.2 PCIe 3.0 x4 NVMe слоты (M-key 2280/22110).
• PCIe: 18 PCIe 5.0 x8 через MCIO разъём слоты; 1 PCIe 5.0 x16 AIOM слот.
• USB: 2 USB 3.2 Gen1 Type-A порт(ы) (сзади); 2 USB 3.0 через AOM Card + 1 USB 3.0 Встроенный.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: Регулировка оборотов вентиляторов.
