Артикул: MBD-X13SEW-F-B

В наличии

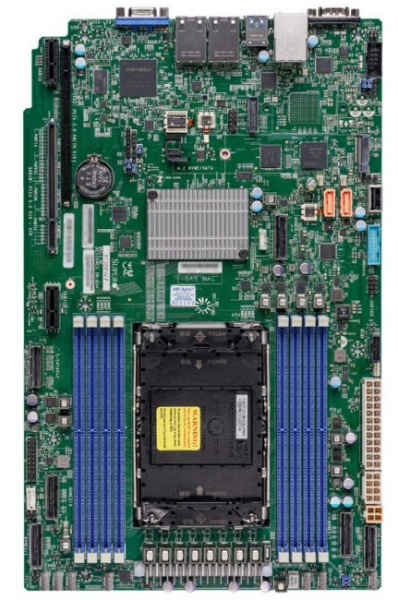

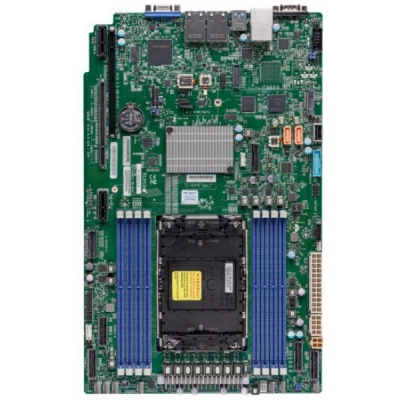

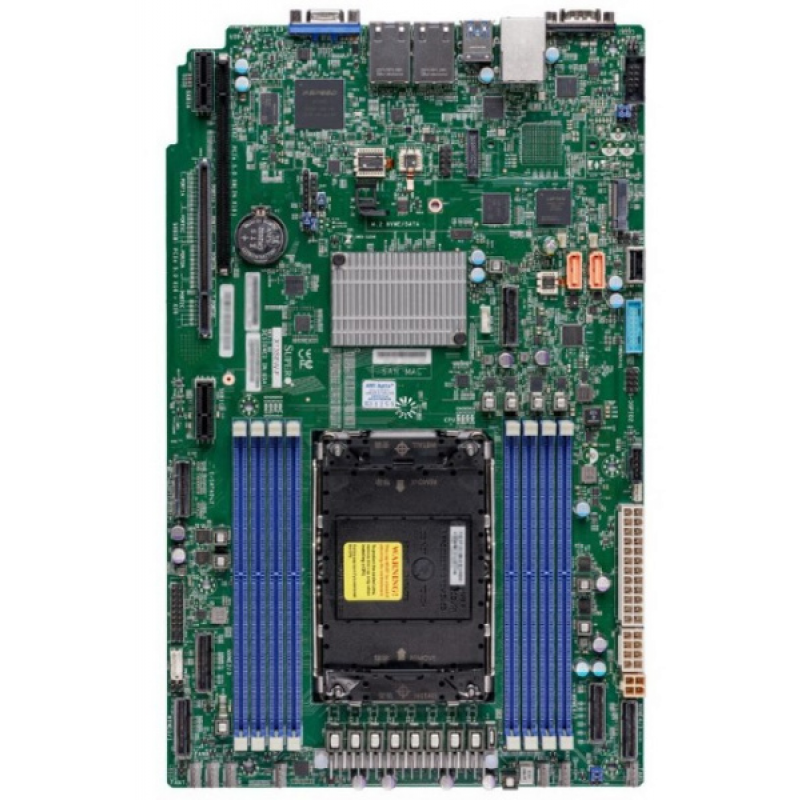

Материнская плата Supermicro MBD-⁠X13SEW-⁠F-⁠B

Цена последней отгрузки со склада:

74 958 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13SEW-F-B

Материнская плата Supermicro MBD-X13SEW-F-B выполнена в нестандартном форм-факторе и рассчитана на платформу Intel с сокетом LGA4677. Модель построена на чипсете Intel C741 и использует память DDR5, предлагая восемь слотов DIMM и максимальный объем памяти до 2048 ГБ. Такое сочетание делает плату основой для серверных конфигураций, где требуется высокая плотность модулей памяти, поддержка процессоров Intel и набор интерфейсов для накопителей и внешних подключений.

В конструкции предусмотрены три слота PCI Express x16 версии 5.0, один разъем M.2, десять портов SATA и режимы SATA RAID 0, 1, 5, 10. На задней панели есть один видеовыход VGA (D-Sub), два сетевых порта RJ-45 и USB Type-A в конфигурации 2 x USB 2.0 и 2 x USB 3.2 Gen 1. Скорость сетевого адаптера составляет 1 Гбит/с, что соответствует базовому подключению для серверной платформы. Внутри платы предусмотрены разъемы для корпусных вентиляторов, а питание организовано через основной разъем 24 pin и процессорный разъем 8 + 4 pin.

Модель не оснащена встроенным процессором, не относится к игровым решениям и выполнена без подсветки элементов. Зеленый цвет текстолита и серверная компоновка подчеркивают ее назначение для профессиональных систем, где важны поддержка большого объема памяти, несколько слотов расширения и возможности организации дисковой подсистемы с RAID.

Функциональные возможности

Плата X13SEW-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры.
  • Форм-фактор и габариты: Проприетарный WIO; 8" x 13" (20.32cm x 33.02cm).
  • Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM.
  • Сеть: 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы).
  • SATA: 10 SATA (6Gbps) через Intel C741; RAID 0/1/5/10 Поддержка; Intel C741 контроллер для 10 SATA3 (6 Gbps) портов.
  • M.2: 1 M.2 PCIe 3.0 x2 слот (M-key 2280/22110).
  • USB: 2 USB 2.0 порт(ы) (колодка); 2 USB 2.0 порт(ы) (сзади); 1 USB 2.0 Type-A порт(ы); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 3 USB 2.0 (2 сзади, 1 через Type-A).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); 6 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
  • Системная логика: Intel C741.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13SEW-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-514-R407W, CSE-815BTQC-R860W. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X13SEW-F1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
X13SEW-TF1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
X13SEDW-F1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 4400MT/s ECC DDR5 RDIMM/3DS RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъёмов DIMM; AIOM для LAN; 1 RJ45 LAN порт(ы)
X13SEM-F5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры8 разъёмов DIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s; **24GB & 48GB DIMM только Поддержка 1 DPC.; *24GB/48GB/96GB DDR5 DIMM с 24Gb chip are только поддерживается by 5th и 4th XCC поколения Intel Xeon-SP CPU.; 2 LAN с 1GbE с Intel I350; 2 RJ45; 1 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SEW-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1333L-0000-FXC — 1 шт., Кабель SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться SKT-1333L-0000-FXC, CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X13SEW-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM
Ёмкость и слоты памяти
До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM
Количество разъёмов DIMM
8

Процессорная подсистема

Количество ядер
До 64C
Поддерживаемые процессоры
1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры
Сокет процессора
LGA-4677
Чипсет
Intel C741
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Дополнительные разъёмы ввода-вывода
I/O: 1 VGA, 2 COM, 1 TPM колодка
Порты USB
2 USB 2.0 порт(ы) (колодка); 2 USB 2.0 порт(ы) (сзади); 1 USB 2.0 Type-A порт(ы); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 3 USB 2.0 (2 сзади, 1 через Type-A)
Последовательные порты
1 COM порт(ы) (колодка); 1 COM порт(ы) (сзади)
Сетевой контроллер
2 LAN с 1GbE с Intel I210
Сетевые контроллеры
2 LAN с 1GbE с Intel I210
Сетевые порты
2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU carrier SKT-1333L-0000-FXC
1 шт.; CPU carrier для 4th поколения Intel Xeon Scalable процессоры (XCC)
Комплект: Кабель SATA CBL-0044L
2 шт.; 57.5 cm SATA плоский S-S PBF
Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
8" x 13" (20.32cm x 33.02cm)
Форм-фактор
Проприетарный WIO

Накопители

SATA DOM
2 SATA DOM (Disk on Module) порт(ы) с power разъём Поддержка
Контроллер и порты SATA
10 SATA (6Gbps) через Intel C741; RAID 0/1/5/10 Поддержка; Intel C741 контроллер для 10 SATA3 (6 Gbps) портов
Разъёмы M.2
1 M.2 PCIe 3.0 x2 слот (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); 6 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; Поддержка Node Manager; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,6 -fan состояние,Разъём датчика вскрытия корпуса,Напряжение чипсета,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.4; SMBIOS 3.5; UEFI 2.8 или новее

Отзывы о товаре

Инна Тимофеева18.07.2025

5/5

Эту плату брали для серверной системы с большим объемом памяти и несколькими дисками. После сборки BIOS увидел модули DDR5, а SATA накопители сразу появились в списке. Понравилось, что разъемов хватило и под сеть, и под расширение.

Плюсы товара

SATA накопители появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Сможете ли вы построить дисковую подсистему на SATA с RAID 0/1/5/10 и добавить M.2-накопитель одновременно?

По карточке есть 10 портов SATA с поддержкой RAID 0/1/5/10 и есть 1 разъем M.2. Это позволяет одновременно планировать SATA-RAID и M.2 SSD, но заранее разнесите назначение дисков по интерфейсам.

Есть ли смысл ожидать высокую скорость сети как «везде одинаковую», если на плате два RJ-45?

Скорость сети указана как 1 Гбит/с для адаптера, а портов RJ-45 два. Для задач, где нужен более высокий или разнесенный по скоростям uplink, нужно проверить вашу сетевую архитектуру под такой уровень пропускной способности.

Что важно учесть по механике корпуса, если плата имеет нестандартный форм-фактор?

Форм-фактор указан как нестандартный, поэтому перед закупкой/монтажом проверьте совместимость с вашим серверным корпусом по креплениям и компоновке. Иначе возможны проблемы с установкой и разводкой кабелей.

Как проверить, хватит ли питания и разъемов питания для серверной сборки с нагрузкой на накопители и расширение?

Для платы предусмотрено основное питание 24 pin и питание процессора 8 + 4 pin. Если вы планируете активные потребители (накопители, платы расширения), перед установкой оцените, что блок питания и корпус дают необходимые разъемы и питание будет стабильным под нагрузкой.

Есть ли у вас базовые варианты подключения периферии и видеосигнала без дополнительных карт?

На задней панели предусмотрен VGA (D-Sub) и указаны USB Type-A (2 x USB 2.0 и 2 x USB 3.2 Gen 1). Это может закрыть базовую настройку системы и подключение периферии, без обязательной установки дополнительных видеокарт или USB-контроллеров.
