Артикул: MBD-X13SWA-TF-B

В наличии

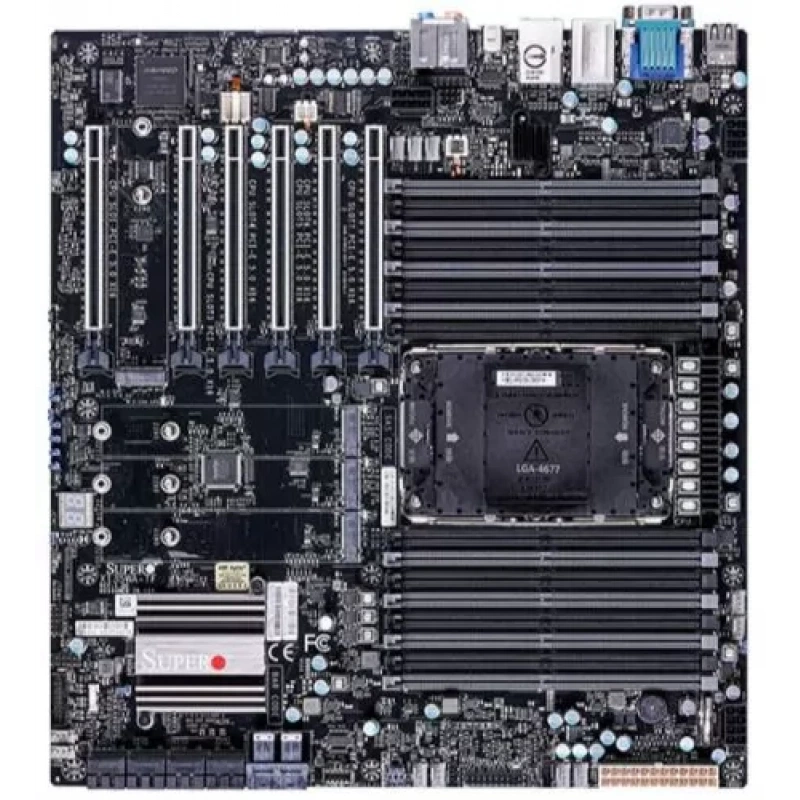

Материнская плата Supermicro MBD-⁠X13SWA-⁠TF-⁠B E-⁠ATX

Цена последней отгрузки со склада:

84 495 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13SWA-TF-B

Supermicro MBD-X13SWA-TF-B — материнская плата для рабочих станций и прикладных вычислений. Основой аппаратной конфигурации служит модель X13SWA-TF. Процессорная платформа: IntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix).

Формат платы — E-ATX. Её габариты составляют 13" x 12" (33.02cm x 30.48cm). Системная логика: Intel W790. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s. Поддерживаемый тип и режимы RAM: 4800/4400 MT/s ECC DDR5 RDIMM (3DS) 1.До 4TB 3DS ECC RDIMM, 1TB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-3400/ W-3500 серии в 16 разъёмов DIMM. 2.До 2TB 3DS ECC RDIMM, 512GB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-2. Сетевые контроллеры и подключение: 1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X13SWA-TF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: IntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix).
  • Форм-фактор и габариты: E-ATX; 13" x 12" (33.02cm x 30.48cm).
  • Оперативная память: 16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s.
  • Тип и режимы памяти: 4800/4400 MT/s ECC DDR5 RDIMM (3DS) 1.До 4TB 3DS ECC RDIMM, 1TB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-3400/ W-3500 серии в 16 разъёмов DIMM. 2.До 2TB 3DS ECC RDIMM, 512GB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-2.
  • Сеть: 1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI.
  • SATA: Intel W790 контроллер для 8 SATA портов; RAID 0/ 1/ 5/ 10.
  • M.2: Интерфейс M.2: 4 PCIe 5.0; Формат: 2280/22110; Ключ: M-key.
  • PCIe: 6 PCIe 5.0 x16.
  • Охлаждение: 10x 4-pin разъёмы вентиляторов (До 10 вентиляторов).
  • Системная логика: Intel W790.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X13SWA-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: IntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s; 4800/4400 MT/s ECC DDR5 RDIMM (3DS) 1.До 4TB 3DS ECC RDIMM, 1TB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-3400/ W-3500 серии в 16 разъёмов DIMM. 2.До 2TB 3DS ECC RDIMM, 512GB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-2. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-747BTQ-R2K04B, SC743AC-668B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X13SWA-TFIntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix)16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s; 1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI
X13SRA-TF1 процессорный разъём E (LGA-4677); IntelXeon W-3400, W-2400, W-3500 и W-2500 серииКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (2DPC): До 1TB 4800MT/s ECC DDR5 RDIMM/LRDIMM; До 2TB RDIMM 3DS, 512GB ECC RDIMM; DDR5-4800MT/s (1DPC)/4400MT/s (2DPC), в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI; 1 LAN с Marvell AQC113, 1x 10GbE RJ45 LAN порт с AQC113C; 1GbE LAN порт с Intel Ethernet-контроллер I210-AT10GbE LAN с Marvell AQC113
X13SEW-TF1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
X13SEW-F1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X13SWA-TF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU-GPU power разъём adapter CBL-PWEX-0663 — 1 шт., E1A Carrier для Intel 112L XCC CPU SKT-1333L-0001-LTS — 1 шт., E1B Carrier для Intel 64L MCC CPU SKT-1424L-001B-LTS — 1 шт., Заглушка I/O MCP-260-00182-0B — 1 шт., Кабели SATA CBL-0044L — 2 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-PWEX-0663, MCP-260-00182-0B. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X13SWA-TF-B

Оперативная память

Напряжение памяти
1.1V
Ёмкость и слоты памяти
16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 128GB, 256GB; RDIMM: 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
16
Тип и скорость памяти
4800/4400 MT/s ECC DDR5 RDIMM (3DS) 1.До 4TB 3DS ECC RDIMM, 1TB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-3400/ W-3500 серии в 16 разъёмов DIMM. 2.До 2TB 3DS ECC RDIMM, 512GB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-2

Процессорная подсистема

Поддерживаемые процессоры
IntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix)
Сокет процессора
LGA-4677
Тепловой пакет CPU
До 385W
Чипсет
Intel W790
Ядра и потоки
До 60 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI
Слоты PCIe
6 PCIe 5.0 x16

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU-GPU power разъём adapter CBL-PWEX-0663
1 шт.; -
Комплект: E1A Carrier для Intel 112L XCC CPU SKT-1333L-0001-LTS
1 шт.; E1A Carrier для Intel Xeon W-3400/ W-3500 серии (112L) процессоры
Комплект: E1B Carrier для Intel 64L MCC CPU SKT-1424L-001B-LTS
1 шт.; E1B Carrier для Intel Xeon W-2400/ W-2500 серии (64L) процессоры
Комплект: Заглушка I/O MCP-260-00182-0B
1 шт.; Стандартная заглушка I/O для X13SWA-TF с EMI Gasket & Black Mylar
Комплект: Кабели SATA CBL-0044L
2 шт.; Кабели SATA

Конструкция и условия эксплуатации

Габариты
13" x 12" (33.02cm x 30.48cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SATA
Intel W790 контроллер для 8 SATA портов; RAID 0/ 1/ 5/ 10
Разъёмы M.2
Интерфейс M.2: 4 PCIe 5.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
10x 4-pin разъёмы вентиляторов (До 10 вентиляторов)
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Принудительное выключение кнопкой питания, Power supply мониторинг

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), Плагины для стороннего ПО, IPMI Utilities, SAA (limited Поддержка)
Тип BIOS
AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash
Функции BIOS
Райзер card auto-detection Поддержка

Отзывы о товаре

Арсений К.26.03.2026

5/5

Плату брали под сервер на LGA4677, ставили вместе с DDR5 и несколькими накопителями. Все основные разъемы оказались на месте, поэтому сборку не пришлось переделывать. После запуска система увидела память и диски, дальше уже занялись обычной настройкой.

Плюсы товара

Много слотов под память и диски

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимости нужно проверить перед сборкой на базе MBD-X13SWA-TF-B, чтобы плата корректно работала в системе?

Проверьте сокет процессора LGA4677 и формат платы E-ATX: плата рассчитана под LGA4677 и требует совместимого корпуса/платформы под E-ATX, а также поддерживает чипсет W790.

Что учесть по памяти, чтобы не получить проблемы с конфигурацией и производительностью в максимальной загрузке?

Плата поддерживает до 16 модулей DDR5 и общий максимум памяти до 4000 ГБ с частотой 4800 МГц; при подборе конфигурации важно согласовать состав модулей под заявленные ограничения платы.

Если вам нужно много накопителей, как избежать неверного распределения интерфейсов между SATA и M.2?

На плате предусмотрено 8 SATA 6G и 4 разъема M.2; планируйте конфигурацию хранения с учетом этих лимитов, чтобы не пытаться подключить больше накопителей через один и тот же тип интерфейса.

Как схема питания повлияет на выбор блока питания и кабельную разводку при сборке?

Для платы указаны 24 pin и питание процессора 8 + 8 + 8 pin; при сборке нужно убедиться, что БП и кабельная разводка поддерживают требуемое количество/тип разъемов, иначе система может не запуститься.

Какие ограничения по охлаждению нужно учитывать, если в системе будет высокая нагрузка на компоненты и стойку?

На плате предусмотрено 10 разъемов для корпусных вентиляторов 4-pin; при планировании охлаждения ориентируйтесь на достаточное количество вентиляторов и их подключение к этим разъемам, иначе возможен дефицит управления airflow.
