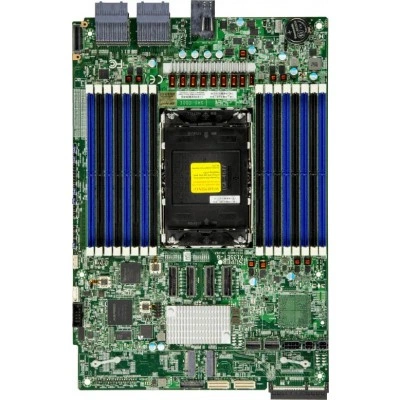

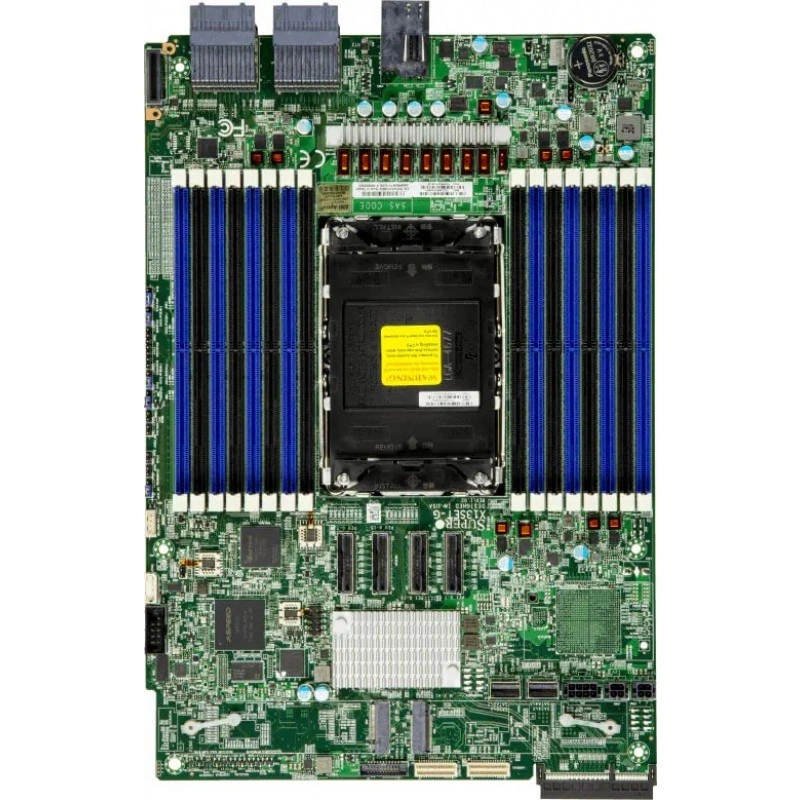

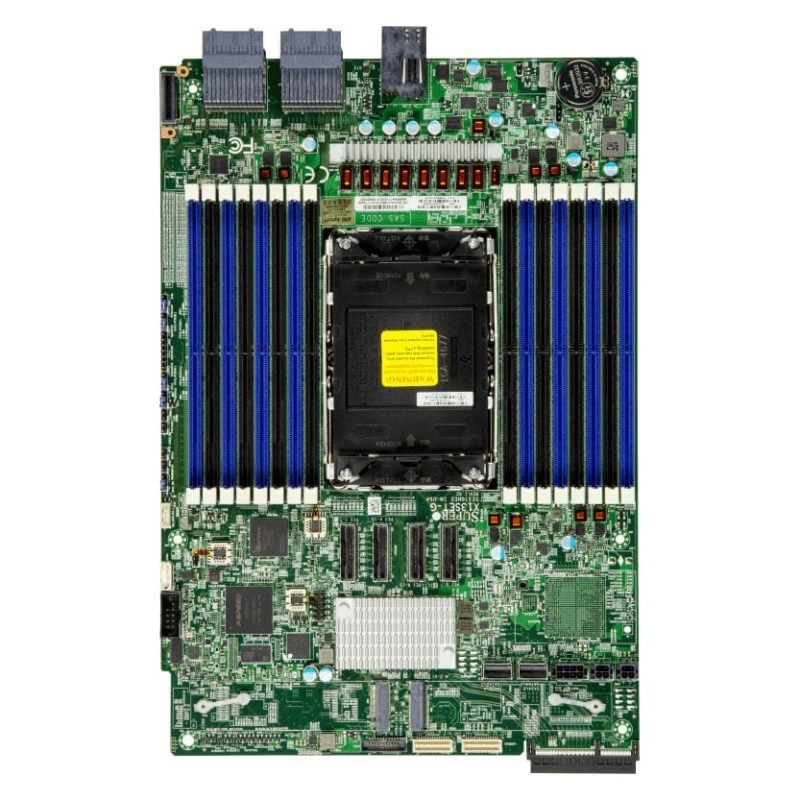

Материнская плата Supermicro X13SET-G ( For SuperServer Only ) MBD-X13SET-G

Основная информация о материнской плате Supermicro MBD-X13SET-G

Материнская плата Supermicro MBD-X13SET-G предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X13SET-G. Поддерживаемая процессорная конфигурация: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры.

Формат платы — Проприетарный GrandTwin. Её габариты составляют 8.53" x 12.42" (21.67cm x 31.55cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 1TB 5600MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 2TB 4400MT/s ECC DDR5 RDIMM/3DS RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъёмов DIMM. Сетевые контроллеры и подключение: AIOM для LAN. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X13SET-G задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

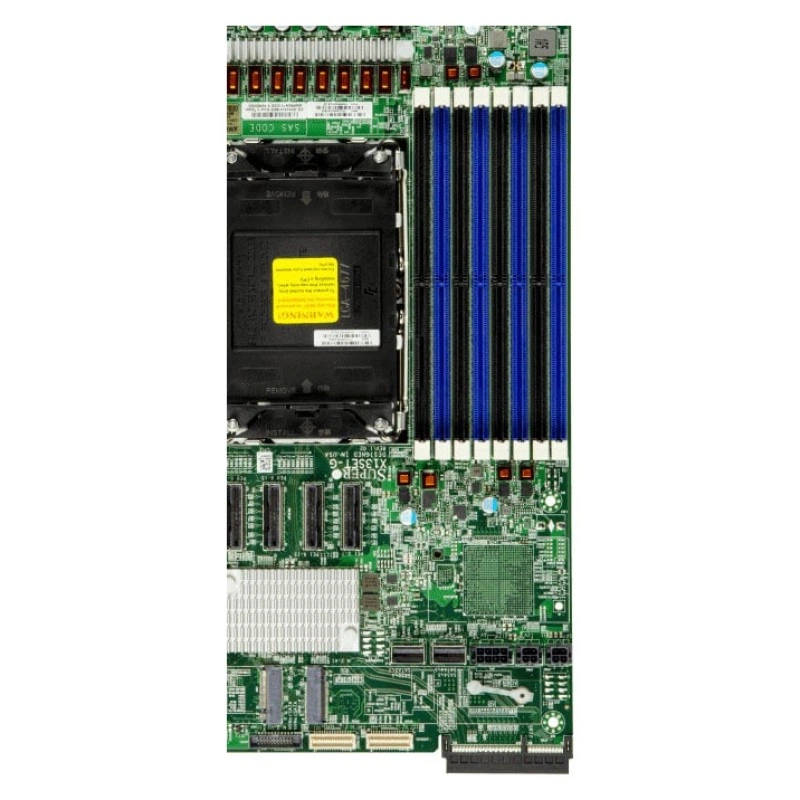

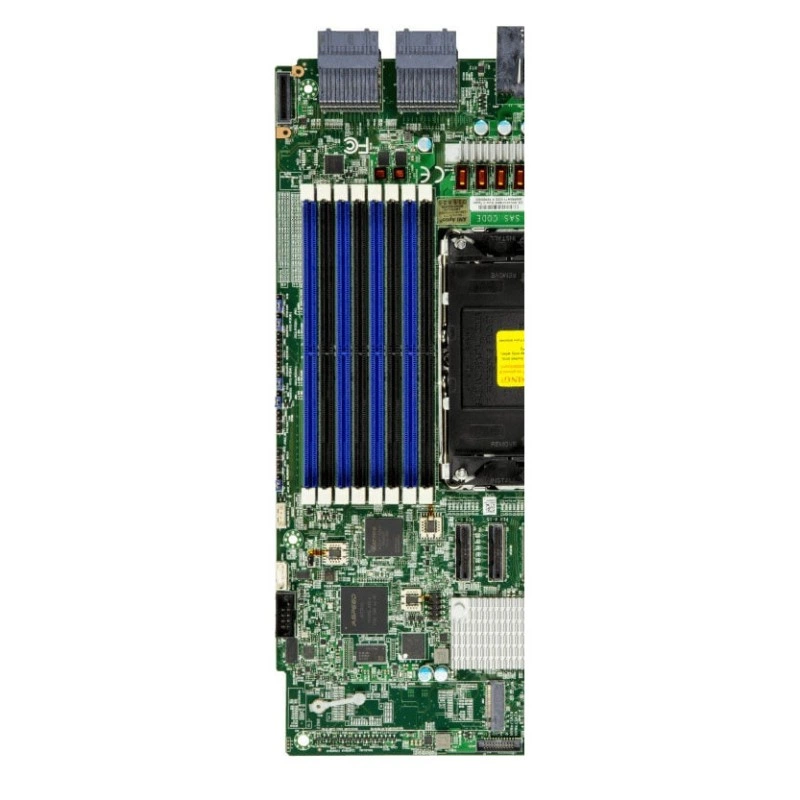

Технические особенности

• Процессорная подсистема: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры.
• Форм-фактор и габариты: Проприетарный GrandTwin; 8.53" x 12.42" (21.67cm x 31.55cm).
• Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 1TB 5600MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 2TB 4400MT/s ECC DDR5 RDIMM/3DS RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъёмов DIMM.
• Сеть: AIOM для LAN.
• SATA: 6 SATA (6Gbps) через Intel C741; RAID 0/1/5/10 Поддержка; через SlimSAS.
• M.2: 2 M.2 PCIe 3.0 x4 SATA слоты (M-key 2280).
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Регулировка оборотов вентиляторов.
• Системная логика: Intel C741.
• Безопасность: 1 TPM колодка; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X13SET-G подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 1TB 5600MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 2TB 4400MT/s ECC DDR5 RDIMM/3DS RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъёмов DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SET-G. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
