Артикул: CSE-116AC10-R860CB-N10

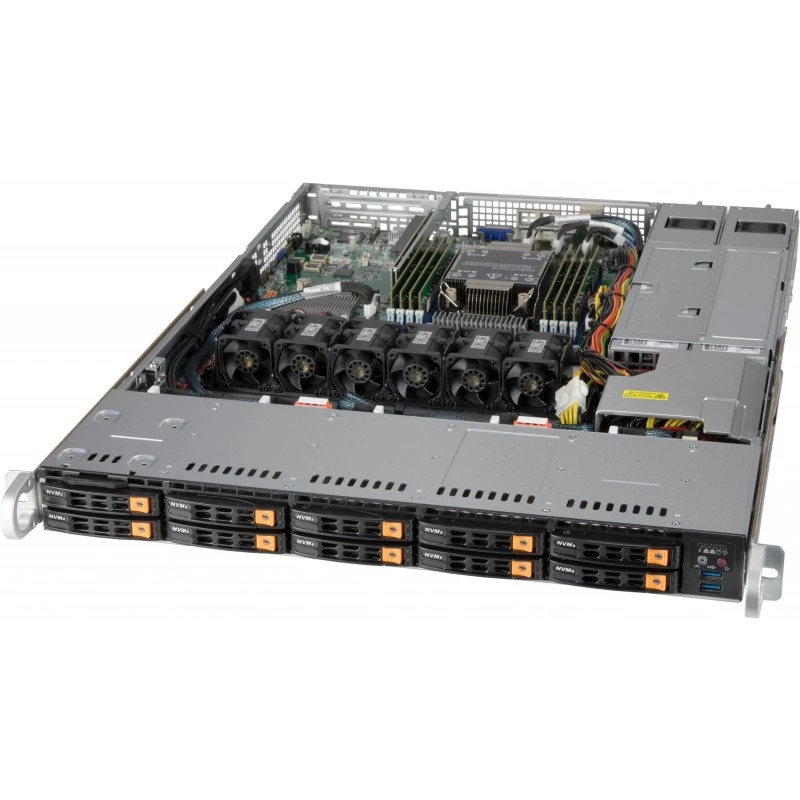

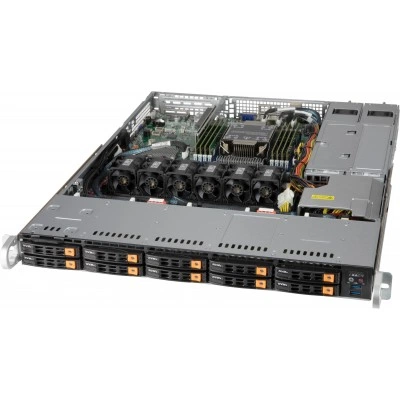

1U серверный корпус Supermicro SC116AC10-R860CB-N10 (СУПЕРМИКРО)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о 1U серверном корпусе Supermicro
Supermicro SC116AC10-R860CB-N10 представляет собой 1U rackmount chassis глубиной 23.5" с поддержкой материнских плат максимального размера до 12" x 13". Корпус рассчитан на серверные конфигурации с одним или двумя процессорами Intel® либо AMD и ориентирован на установку в стойку. Решение выполнено в черном цвете и относится к серверным корпусам формата 1U.
Назначение:
- Платформа для сборки компактных серверов в форм-факторе 1U.
- Корпус для установки в стойку с поддержкой полноразмерных серверных плат.
- Основа для конфигураций с гибридным хранением данных и редундантным питанием.
Функциональные возможности CSE-116AC10-R860CB-N10
Модель оснащена 10 отсеками под 2.5" hot-swap накопители с поддержкой NVMe/SAS hybrid. Для работы с накопителями предусмотрен 1U 10-slot SFF hybrid backplane, поддерживающий 10x SAS3/SATA3/NVMe4 storage devices и набор силовых разъемов 1x(2x4) + 2x(1x4) + 1x(2x2). В комплекте также предусмотрены 4 вентилятора 40x40x56 мм с counter-rotation и поддержкой PWM, а для охлаждения AOC доступны опциональные 2 вентилятора. Корпус использует 800W/860W 1U redundant power supply, рассчитанный на питание через 100-127Vac, 200-240Vac и 200-240Vdc, с эффективностью 94+% и частотой 50-60Hz.
Ключевые функции:
- 1 full-height, full-length expansion slot.
- Front panel с кнопками Power On/Off, System Reset и Unit Identification.
- LED-индикация питания, активности HDD, сетевой активности и UID.
- 2 USB-порта на фронтальной панели.
- Поддержка сменных накопителей hot-swap в гибридной конфигурации.
Технические особенности
Корпус имеет размеры 1.7" x 17.2" x 23.5" (43 x 437 x 597 мм) и массу брутто 36 lbs (16.33 kg). Упаковка имеет размеры 23.7" x 7.7" x 31.8" (602 x 196 x 808 мм). Внутри используются 4 вентилятора 40x56 мм counter-rotation PWM, а питание распределяется через PDB-PT112-2424. Блок питания имеет выход 860W при входе 200-240Vac, 800W при 100-127Vac и 860W при 200-240Vdc, а по линии +12V заявлен ток до 71.6A при 200-240Vac и до 66.6A при 100-127Vac. По линии +5Vsb указан максимум 4A. Габариты БП составляют 322 x 54.5 x 40.25 mm. Для охлаждения и конфигурации системы дополнительно указаны совместимые и стандартные элементы, включая front control board with two USB 3.0, fan holder for 6pcs 40x56 fan, 1U open rack bracket set, rail set quick/quick и rear window для redundant PWS.
Эксплуатационные параметры:
- Рабочая температура: 5°C - 35°C.
- Температура хранения: -40°C - 70°C.
- Рабочая влажность: 8% - 90% без конденсации.
- Влажность хранения: 5% - 95% без конденсации.
- Допустимые варианты питания: 100-127Vac, 200-240Vac и 200-240Vdc.
Применение
Корпус подходит для построения стоечных серверов общего назначения, систем хранения данных и серверных платформ, где требуется компактный 1U формат, гибридные отсеки под 2.5" накопители и редундантное питание. Решение уместно в конфигурациях с dual или single Intel® и AMD processors, а также в системах, где важны высокая плотность установки, резервирование питания и возможность расширения через полноразмерный слот.
Совместимость
Корпус поддерживает материнские платы размером до 12" x 13". Указана совместимость с dual and single Intel® and AMD processors. Для накопителей поддерживаются SAS3, SATA3 и NVMe4 storage devices. В составе стандартных и опциональных элементов фигурируют решения для SC113/SC116, включая rail set, rear window, air shroud и front control board with two USB 3.0.
Монтаж и эксплуатация
Модель предназначена для монтажа в стойку в формате 1U. Конструкция включает front control board, кнопки управления, светодиодную индикацию, фронтальные USB-порты, 10 hot-swap отсеков для 2.5" накопителей, один полноразмерный слот расширения и систему охлаждения на базе 4 вентиляторов. Для монтажа и обслуживания предусмотрены рельсы quick/quick и открытый rack bracket set.
Комплектация
В состав подтвержденной конфигурации входят 1U chassis, 4 вентилятора 40x40x56 мм counter-rotation PWM, redundant power supply 800W/860W, front control board with two USB 3.0 и 10-slot hybrid backplane. В стандартных и сопутствующих элементах также упоминаются PDB-PT112-2424, rail set quick/quick, rear window, air shroud и другие совместимые узлы.
Логистические данные
Масса брутто изделия составляет 36 lbs (16.33 kg). Размеры транспортной упаковки: 23.7" x 7.7" x 31.8" (602 x 196 x 808 мм). Цвет исполнения: black.
Технические характеристики CSE-116AC10-R860CB-N10
Идентификаторы
- Артикул производителя
- CSE-116AC10-R860CB-N10
- Бренд
- Supermicro
- Модель
- CSE-116AC10-R860CB-N10
Мониторинг и индикация
- Индикаторы фронтальной панели
- Питание, HDD, сеть, UID
- Кнопки передней панели
- Power On/Off, System Reset, Unit Identification
- Кнопки фронтальной панели
- Power On/Off, System Reset, Unit Identification
Монтаж и установка
- Индикация передней панели
- Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED
Назначение и классификация
- Тип товара
- Серверный корпус
Накопители и хранение данных
- Backplane
- 10-slot hybrid, SAS3/SATA3/NVMe4
- Отсеки для накопителей
- 10 x 2.5" hot-swap
- Разъёмы питания backplane
- 1x(2 x 4) + 2x(1 x 4) + 1x(2 x 2)
- Рекомендуемые накопители
- SAS or enterprise SATA HDD only recommended
Охлаждение и вентиляция
- Дополнительное охлаждение
- 2 дополнительных вентилятора для AOC
- Охлаждение
- 4 x 40 x 40 x 56 мм counter-rotation PWM
Питание
- Power Distributor
- PDB-PT112-2424
- Входное напряжение БП
- 100 - 127 В AC, 200 - 240 В AC, 200 - 240 В DC
- Выходная мощность
- 860 Вт at 200 - 240Vac / 800 Вт at 100 - 127Vac / 860 Вт at 200 - 240Vdc
- Габариты БП
- 322 x 54.5 x 40.25 мм
- Линия +12V
- Max 71.6 А / Min 0 А при 200 - 240 В AC, Max 66.6 А / Min 0 А при 100 - 127 В AC
- Линия +5Vsb
- Max 4 А / Min 0 А
- Мощность БП
- 800/860 Вт
- Тип блока питания
- Redundant single output
- Частота сети
- 50 - 60 Гц
- Эффективность БП
- 94+
Подключение и интерфейсы
- Порты фронтальной панели
- 2 x USB
Процессорная подсистема
- Поддерживаемые процессоры
- Один или два Intel® / AMD
Размеры и физические параметры
- Вес брутто
- 16.33 кг
- Высота
- 43 мм
- Габариты упаковки
- 23.7" x 7.7" x 31.8" (602 x 196 x 808 мм)
- Глубина
- 597 мм
- Глубина корпуса
- 23.5" (597 мм)
- Форм-фактор
- 1U rackmount chassis
- Ширина
- 437 мм
Сертификация и стандарты
- Стандартные и совместимые узлы
- Front control board with two USB 3.0, rail set quick/quick, rear window, air shroud, 1U open rack bracket set
Слоты расширения и шины
- Слоты расширения
- 1 x Full-height, Full-length
Совместимость
- Поддержка плат
- До 12" x 13"
Условия эксплуатации
- Влажность хранения
- 5% - 95% без конденсации
- Рабочая влажность
- 8% - 90% без конденсации
- Рабочая температура
- 5 °C - 35 °C
- Температура хранения
- -40 °C - 70 °C
Цвет и внешний вид
- Цвет
- Черный
Отзывы о товаре
Вопросы о товаре
Как в этом корпусе устроена 'гибридная' дисковая схема и что это означает при выборе накопителей?
Какие ограничения по материнской плате нужно учесть для сборки в 1U: 'до 12" x 13"' недостаточно без проверки совместимости?
Как резервируемое питание зависит от входного напряжения, и почему это важно для проектирования отказоустойчивости?
Где может возникнуть 'узкое место' по охлаждению в плотной 1U сборке с 10 дисками?
Как учесть физические ограничения по глубине при размещении шасси в стойке и подборе кабельной трассы?
