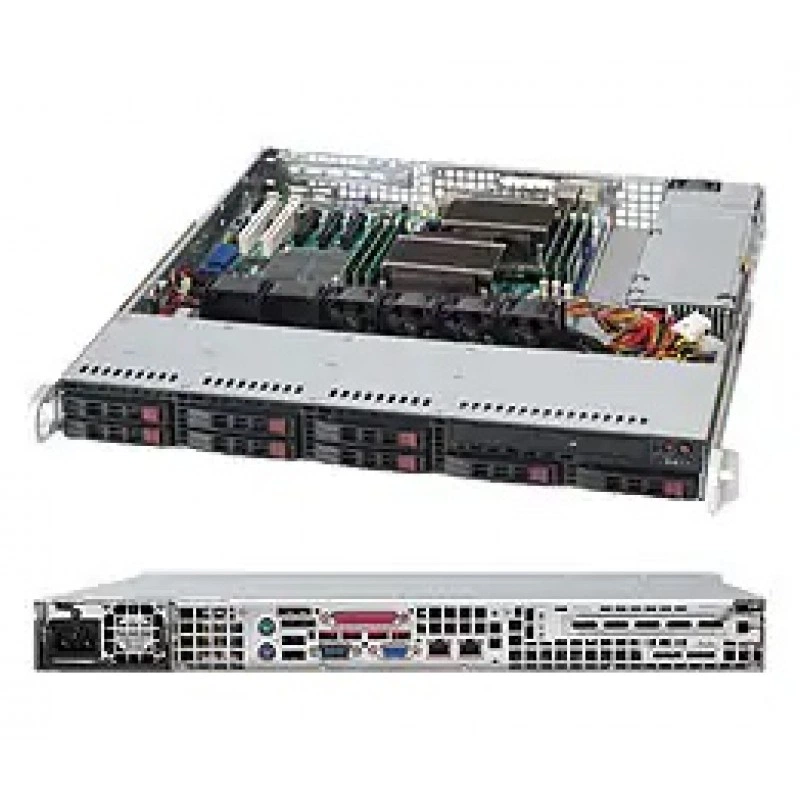

1U серверный корпус Supermicro SC113MTQ-600CB CSE-113MTQ-600CB (СУПЕРМИКРО)

Основная информация о 1U серверном корпусе Supermicro

Supermicro SC113MTQ-600CB относится к классу 1U rackmount chassis и предназначен для сборки серверной системы в компактном стоечном форм-факторе. Корпус поддерживает материнские платы размером до 13.68" x 10.5" и рассчитан на конфигурации с процессорами Intel® и AMD, включая однопроцессорные и двухпроцессорные решения. Модель выполнена в черном цвете и ориентирована на серверное применение с акцентом на плотность размещения, охлаждение и возможность установки дисковых накопителей горячей замены.

Функциональные возможности CSE-113MTQ-600CB

Корпус оснащается 8 отсеками 2.5" hot-swap для SAS/SATA накопителей, а также 8-портовой backplane 1U TQ с AMI 9072, рассчитанной на работу с 2.5-дюймовыми SAS/SATA HDD и SSD. Предусмотрен один полноразмерный слот расширения, что позволяет использовать дополнительную плату расширения в составе серверной конфигурации. Для охлаждения применяются 4 вентилятора 40 x 28 мм с PWM-управлением, а также предусмотрена опция установки еще 2 вентиляторов для охлаждения AOC. В составе системы питания используется 1U блок питания мощностью 600 Вт с эффективностью уровня platinum, поддержкой PMBus и выходом по схеме multiple output.

Технические особенности

• Форм-фактор: 1U rackmount chassis.
• Совместимые размеры материнской платы: до 13.68" x 10.5".
• Поддержка процессоров: Intel® и AMD, single и dual processor.
• Отсеки для накопителей: 8 x 2.5" hot-swap SAS/SATA.
• Рекомендуемые накопители: SAS или enterprise SATA HDD.
• Backplane: 8-port 1U TQ (W/ AMI 9072), до 8 x 2.5" SAS/SATA HDD/SSD.
• Периферийный накопитель: опциональный 1 x Slim DVD-ROM Drive.
• Слот расширения: 1 x full-height.
• Вентиляция: 4 x 40 x 28 мм PWM fan, опционально 2 x fan for AOC cooling.
• Блок питания: 600 Вт, platinum efficiency, PMBus.
• Эффективность БП: 92%.
• Входное напряжение: 100 - 240 Vac.
• Частота сети: 50 - 60 Hz.
• Тип выхода БП: 24pin ATX.
• Выходные линии: -12V, +12V, +5V, +3.3V.
• Габариты корпуса: высота 1.7" (43 mm), ширина 17.2" (437 mm), глубина 19.98" (507 mm).
• Масса брутто: 29.5 lbs (13.38 kg).
• Размер упаковки: 24" x 8.5" x 30" (610 x 216 x 762 mm).
• Цвет: Black.
• Фронтальная панель: Power On/Off, System Reset, UID button; Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED.
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения: -40°C - 70°C (-40°F - 158°F).
• Рабочая влажность: 8% - 90% non-condensing.
• Влажность хранения: 5% - 95% non-condensing.

Применение

Корпус подходит для построения серверов в стойке высотой 1U, где важны компактность, поддержка большого числа 2.5-дюймовых накопителей, горячая замена дисков, базовое расширение и стабильное охлаждение. Конфигурация уместна для серверных задач, систем хранения, универсальных стоечных платформ и решений, где требуется совместимость с Intel® и AMD процессорами, а также резерв по питанию и обслуживанию накопителей.

Совместимость

SC113MTQ-600CB поддерживает материнские платы размером до 13.68" x 10.5" и предназначен для использования с платформами на базе Intel® и AMD. Указана совместимость с SAS/SATA HDD и SSD через 8-портовую backplane, а также рекомендация использовать SAS или enterprise SATA HDD.

Монтаж и эксплуатация

Корпус рассчитан на установку в стойку и использование в 1U-сегменте, где требуется минимальная высота и высокая плотность компонентов. Наличие hot-swap отсеков упрощает обслуживание накопителей, а вентиляторы PWM и опциональные дополнительные вентиляторы для AOC помогают организовать охлаждение внутри шасси. Встроенный блок питания 600 Вт с PMBus рассчитан на серверную эксплуатацию и контроль питания.

Логистические данные

Транспортная масса изделия составляет 29.5 lbs (13.38 kg). Габариты упаковки указаны как 24" x 8.5" x 30" (610 x 216 x 762 mm).

Упаковка и маркировка

Для поставки указан черный корпус и отдельные технические сведения по SKU CSE-113MTQ-600CB. Внутренняя маркировка и идентификация товара привязаны к этой модели и используемому артикулу.
