Артикул: SC504-203B

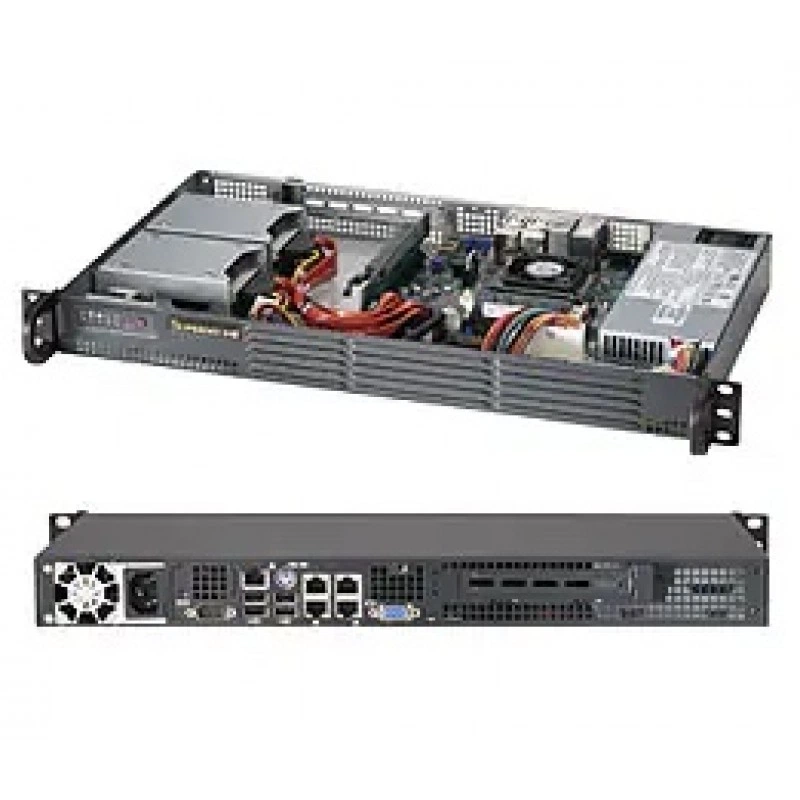

Mini-1U шасси Supermicro SC504-203B (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о Mini-1U шасси Supermicro

Supermicro SC504-203B представляет собой миниатюрное шасси формата Mini 1U для серверной сборки с компактными габаритами и поддержкой материнских плат Mini-ITX размером до 6.75" x 6.75". Корпус рассчитан на установку процессоров Intel с тепловым пакетом до 35 Вт и ориентирован на конфигурации, где важны малая высота, короткая глубина и доступ к набору внешних интерфейсов на задней панели.

Шасси оснащено встроенным источником питания 200 Вт с сертификацией Gold Level, эффективностью 91% и входом 100-240 Vac, 50-60 Hz. Для хранения данных предусмотрены несколько вариантов компоновки внутренних дисковых отсеков, а также возможность установки одной полноразмерной, половинной по длине платы расширения через райзер. На фронтальной панели реализованы кнопка питания, кнопка перезагрузки, светодиодные индикаторы состояния и комплект портов для обслуживания и подключения периферии.

Функциональные возможности SC504-203B

Шасси SC504-203B предназначено для построения компактных серверных систем в корпусе Mini 1U. Оно поддерживает разные варианты внутренней компоновки и позволяет выбрать конфигурацию под диски 3.5" или 2.5" в зависимости от требований к хранению данных и доступному пространству. Наличие задних I/O-портов упрощает подключение системы и вывод интерфейсов в стандартный сервисный доступ.

Формат корпуса Mini 1U.
Поддержка материнских плат Mini-ITX 6.75" x 6.75".
Совместимость с процессорами Intel до 35 Вт.
Встроенный блок питания 200 Вт.
Возможные конфигурации дисковых отсеков: 1x 3.5", 2x 3.5", 2x 2.5" с PCIe или 4x 2.5".
До 1 слота расширения full-height, half-length при использовании райзера.
Фронтальные кнопки Power On/Off и System Reset.
Светодиоды состояния питания, активности HDD, сетевой активности и перегрева/отказа вентилятора.
Задние порты: VGA, IPMI, 4x LAN, COM, 4x USB, Keyboard/Mouse.

Технические особенности

Корпус имеет высоту 1.7" (43 mm), ширину 17.2" (437 mm) и глубину 9.8" (249 mm). Указанный вес брутто составляет 10 lbs (4.54 kg), а размеры упаковки равны 25.8" (655 mm) x 6.1" (155 mm) x 18.3" (465 mm). Цвет исполнения - черный.

Размеры шасси: 1.7" x 17.2" x 9.8".
Размеры в миллиметрах: 43 x 437 x 249 mm.
Питание: 200 W, вход 100-240 Vac.
Частота входной сети: 50-60 Hz.
Тип выходного разъема БП: 20pin ATX.
Эффективность блока питания: 91%.
Климатические условия работы: 5°C - 35°C.
Климатические условия хранения/нерабочий режим: -40°C - 60°C.
Влажность при работе: 8% - 90% без конденсации.
Влажность при хранении/нерабочий режим: 5% - 95% без конденсации.
Рекомендуются только SAS или enterprise SATA HDD.

Применение

Шасси подходит для компактных серверных решений, где требуется минимальная высота корпуса при сохранении базовых возможностей для хранения данных, подключения внешних интерфейсов и установки одной платы расширения. Его используют в небольших серверных системах, сервисных узлах, специализированных компактных платформах и других сборках, где критичны габариты, энергоэффективность и удобство обслуживания.

Монтаж и эксплуатация

Для установки платы расширения требуется райзер. Конфигурация накопителей зависит от выбранной компоновки корзин, а в рамках этой модели доступны несколько взаимозаменяемых вариантов по числу и формату дисков. При эксплуатации следует учитывать температурные и влажностные ограничения, а также рекомендацию по использованию SAS или enterprise SATA HDD.

Упаковка и маркировка

Габариты транспортной упаковки составляют 25.8" x 6.1" x 18.3". Вес брутто - 10 lbs. Корпус поставляется в черном исполнении и относится к линейке Supermicro Mini-1U chassis.

Комплектация

Подтвержденная комплектация включает само шасси SC504-203B с встроенным блоком питания, фронтальными органами управления, индикаторами, интерфейсами и поддержкой внутренних дисковых конфигураций.

Технические характеристики SC504-203B

Идентификаторы

SKU: SC504-203B
Артикул производителя: SC504-203B
Бренд: Supermicro

Модель: SC504-203B
Полное обозначение: CSE-504-203B

Мониторинг и индикация

Индикаторы фронтальной панели: Power status, HDD activity, 2 Network Activity LEDs, Fan Fail/System Over Heat LED

Кнопки фронтальной панели: Power On/Off, System Reset

Назначение и классификация

Серия: Mini-1U

Тип товара: Серверный корпус

Накопители и хранение данных

Конфигурация дисковых отсеков: 1 × 3.5" внутренний отсек с 1 × Full-height, Half-length PCI, или 4 × 2.5", или 2 × 2.5" с 1 × Full-height, Half-length PCI, или 2 × 3.5"

Рекомендуемые накопители: SAS или enterprise SATA HDD

Охлаждение и вентиляция

Охлаждение: 1 × high-efficiency power supply with thermal control fan(s)

Питание

Входное напряжение: 100 - 240 Vac
Выходная мощность: 200 Вт
Габариты блока питания: 192 x 76 x 40.3 мм
Мощность БП: 1U 200 Вт Multi-output power supply Gold level w/20pin
Ток по линии +3.3V: Max 8 А / Min 0.1 А

Ток по линии +5V: Max 8 А / Min 0.1 А
Ток по линии +5Vsb: Max 2 А / Min 0 А
Ток по линии -12V: Max 0.5 А / Min 0 А, Max 16 А / Min 0.1 А (100Vac - 240Vac)
Частота входной сети: 50 - 60 Hz
Эффективность блока питания: 91%

Подключение и интерфейсы

Порты: 1 × VGA, IPMI, 4 × LAN, 1 × COM, 4 × USB, 1 × Keyboard/Mouse

Тип выходного разъема: 20pin ATX

Процессорная подсистема

Поддерживаемые процессоры: Intel, до 35 Вт

Размеры и физические параметры

Вес брутто: 10 lbs (4.54 кг)
Высота: 1.7" (43 мм)
Габариты упаковки: 25.8" × 6.1" × 18.3"

Глубина: 9.8" (249 мм)
Максимальный размер материнской платы: Mini-ITX 6.75" × 6.75"
Ширина: 17.2" (437 мм)

Слоты расширения и шины

Слоты расширения: До 1 × Full-height, Half-length, требуется райзер

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации
Рабочая температура: 5 °C - 35 °C

Температура хранения: -40 °C - 60 °C
Температура хранения / нерабочий режим: -40 °C - 60 °C (-40°F - 140°F)

Функции и возможности

Фото товара: https://www.supermicro.com/a_images/products/Chassis/1U/504/SC504-203B_spec.jpg

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Данила Полянский15.12.2025

5/5

Компактное шасси ставили в маленький сервер на Mini ITX. Внутрь всё вошло как планировали, блок питания 200 Вт тоже оказался к месту. После сборки система загрузилась, а для такого размера это прям то, что нужно.

Плюсы товара

Компактный формат выручил

0 0

Вопросы о товаре

Как не ошибиться с совместимостью платы и процессора при сборке в Mini-1U SC504-203B?

Уточните размеры материнской платы (Mini-ITX до 6.75" × 6.75") и тепловой пакет процессора (Intel до 35 Вт). Также учтите, что для установки платы расширения нужен райзер.

Какая дисковая конфигурация возможна и что важно учитывать при выборе 3.5" или 2.5" дисков?

Внутри доступны варианты под 3.5" (1× или 2×) и под 2.5" (2×2.5" или 4×2.5"), при этом число и тип отсеков зависят от выбранной компоновки корзин. Перед заказом согласуйте форм-фактор дисков с нужным количеством мест.

Какие ограничения по хранению и дискам могут повлиять на выбор типа накопителей для этой платформы?

Для SC504-203B рекомендуются только SAS или enterprise SATA HDD. Если в проекте нужны другие типы накопителей, это может потребовать пересогласования архитектуры хранения.

Насколько критичны условия по температуре и влажности при эксплуатации SC504-203B?

Шасси рассчитано на рабочую температуру 5–35°C и рабочую влажность 8–90% без конденсации, а также хранение -40–60°C. При размещении в плотной стойке проверьте климат стойки и отсутствие конденсата.

Какие требования к питанию и разъемам нужно проверить, чтобы шасси корректно работало с вашей материнской платой?

Шасси имеет встроенный БП 200 Вт с входом 100–240 Vac (50–60 Hz) и разъемом 20pin ATX. Проверьте, что ваша материнская плата требует именно такой тип питания и что её энергопотребление укладывается в бюджет 200 Вт.
