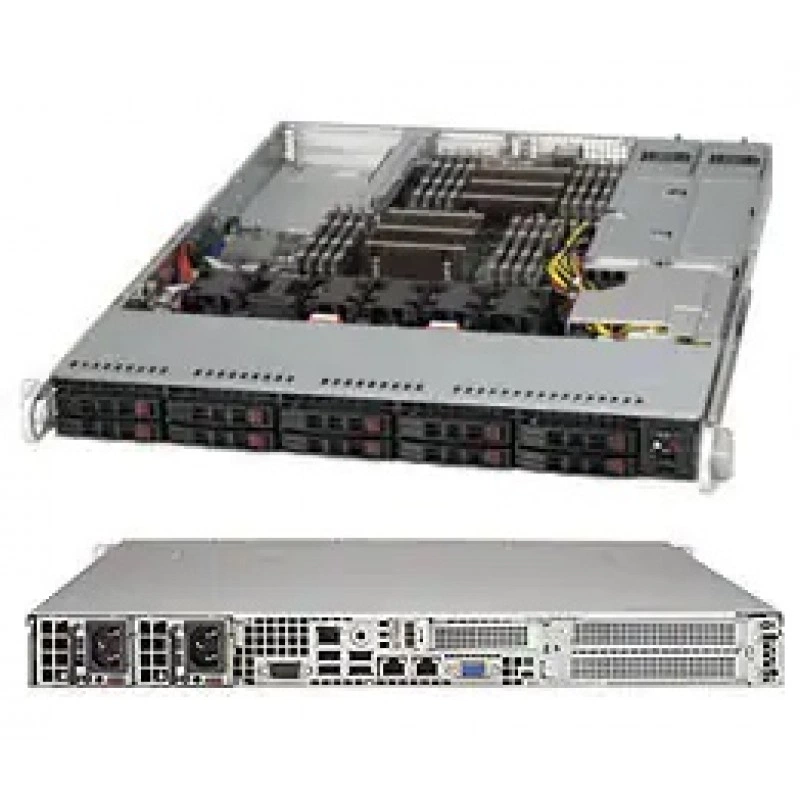

1U серверный корпус Supermicro SC116AC2-R706WB CSE-116AC2-R706WB (СУПЕРМИКРО)

Основная информация о 1U серверном корпусе Supermicro

SC116AC2-R706WB - это 1U серверный корпус Supermicro для построения компактных серверных систем с поддержкой материнских плат формата E-ATX 12"x13" и 13.38"x 13.4". Исполнение ориентировано на платы WIO (W series) и рассчитано на установку в стойку в формате 1U. Корпус относится к серверному шасси, предназначенному для конфигураций с одиночными и двойными процессорами Intel и AMD.

Корпус оснащен 10 отсеками для 2.5" накопителей с горячей заменой, 10-портовой гибридной backplane SAS3 12 Gbps и поддержкой до 8 SAS3/SATA3 HDD/SSD и 2 SAS3/SATA3/NVMe устройств. Для охлаждения предусмотрены 4 вентилятора 40x56 mm с противовращением и PWM, а также опциональные 2 вентилятора для охлаждения AOC. Поддерживается redundant питание уровня Platinum с выходной мощностью 700/750 W в зависимости от входного напряжения.

Функциональные возможности CSE-116AC2-R706WB

Корпус обеспечивает сборку плотной 1U серверной платформы с акцентом на хранение данных, расширение и охлаждение. Он поддерживает hot-swap накопители, гибридную backplane для SAS/SATA/NVMe, несколько слотов расширения и базовый фронтальный контроль через кнопку питания, кнопку UID и светодиодную индикацию состояния. Конструкция подходит для систем, которым требуется компактность при сохранении доступности накопителей и расширения.

• 10 отсеков 2.5" hot-swap SAS/SATA
• Поддержка до 8 SAS3/SATA3 HDD/SSD и 2 SAS3/SATA3/NVMe устройств
• 2 полноразмерных полноразмерных слота расширения и 1 низкопрофильный слот
• Redundant блок питания 700/750 W Platinum
• 4 вентилятора 40x56 mm PWM с противовращением
• Датчик вскрытия корпуса
• Фронтальная индикация питания, активности HDD, сети и UID

Технические особенности

Шасси имеет высоту 1.7" (43 mm), ширину 17.2" (437 mm) и глубину 23.5" (597 mm). Масса брутто составляет 40 lbs (18.14 kg), упаковка имеет размеры 24" x 8" x 32" (610 x 203 x 813 mm). Доступный цвет корпуса - черный. Блок питания работает при входном напряжении 200 - 240 Vac с выходной мощностью 750 W или 100 - 140 Vac с выходной мощностью 700 W, частота сети 50-60 Hz. Эффективность питания указана на уровне 94%.

Система охлаждения построена на 4 вентиляторах 40x56 mm с PWM и противовращением, а также допускает установку 2 дополнительных вентиляторов для AOC cooling. Мониторинг включает chassis intrusion switch. Диапазон рабочих температур составляет 5°C - 35°C, рабочая влажность 8% - 90% без конденсации. Диапазон температур хранения и транспортировки: -40°C - 70°C, влажность 5% - 95% без конденсации.

• Форм-фактор: 1U
• Материнская плата: E-ATX 12"x13", 13.38"x 13.4"
• Процессорная поддержка: Intel и AMD, single и dual
• Накопители: 10 x 2.5" hot-swap
• Backplane: 10-port 1U SAS3 12Gbps Hybrid
• Блок питания: redundant 700/750 W, Platinum
• Параметры БП: 320 x 54.5 x 40.25 mm
• Выходы: backplanes (gold finger)
• +12V: max 62A / min 0.5A при 200Vac - 240Vac, max 58A / min 0.5A при 100Vac - 140Vac
• +5Vsb: max 3A / min 0A
• Power distributor: PDB-PT112-2420

Применение

Корпус подходит для серверных конфигураций, где важны компактный 1U формат, горячая замена 2.5" накопителей, поддержка SAS/SATA/NVMe и возможность установки плат WIO. Его используют для серверов хранения, универсальных серверных узлов и систем, где требуется сочетание плотной компоновки, резервируемого питания и базового мониторинга состояния шасси.

Совместимость

Поддерживаются материнские платы E-ATX 12"x13" и 13.38"x 13.4", а также платы WIO (W series). В описании совместимости указана поддержка одиночных и двойных процессоров Intel и AMD. Для охлаждения и компоновки предусмотрены элементы, рассчитанные на шасси SC116/SC119X и related WIO configuration.

Монтаж и эксплуатация

Корпус предназначен для установки в стойку в формате 1U. Для доступа и обслуживания предусмотрены фронтальная кнопка включения, кнопка UID и индикаторы состояния питания, HDD и сети. Наличие hot-swap отсеков упрощает замену накопителей без остановки системы. Датчик вскрытия корпуса помогает контролировать несанкционированный доступ к внутренним компонентам.
