1U серверный корпус Supermicro CSE-LB13AC2-R860AW (СУПЕРМИКРО)

Артикул: CSE-LB13AC2-R860AW

Все товары SUPERMICRO

1U серверный корпус Supermicro CSE-LB13AC2-R860AW (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о 1U серверном корпусе Supermicro

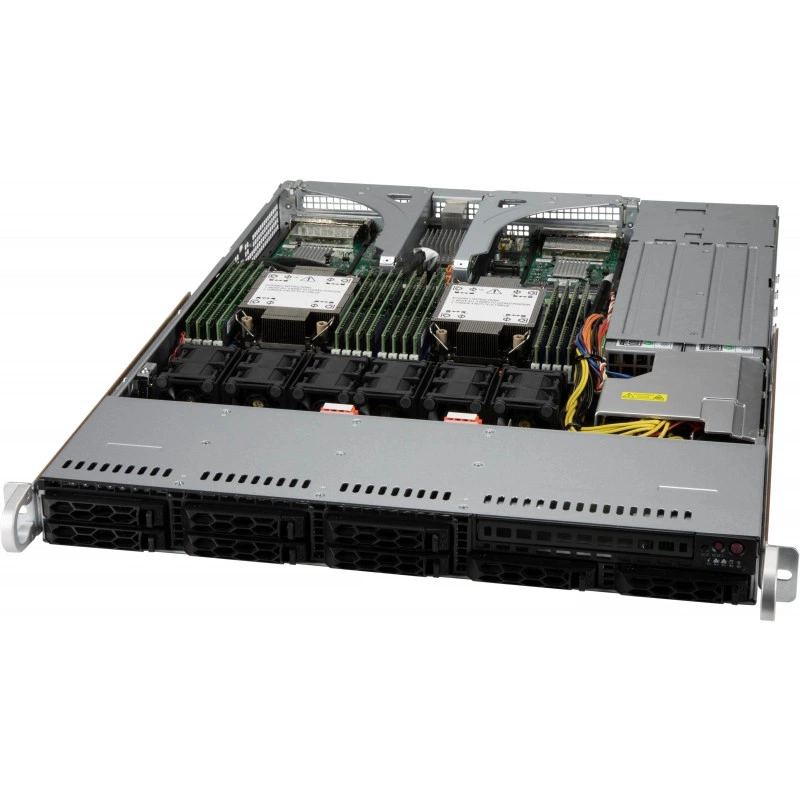

Supermicro SCLB13AC2-R860AW представляет собой 1U серверный корпус для сборки производительной платформы в стойку. Конструкция ориентирована на использование материнской платы CloudDC с поддержкой S-AIOM и форматом до 12.3" x 13.4". Корпус рассчитан на установку как одиночных, так и двухпроцессорных конфигураций Intel® и AMD, что делает его базой для серверных решений с высокой плотностью размещения.

Функциональные возможности CSE-LB13AC2-R860AW

Модель поддерживает накопители SAS3 12 Gb/s и NVMe, оснащается восемью горячезаменяемыми отсеками 2.5" для SAS3/SATA дисков и 1U SAS/SATA backplane с поддержкой SES2. Для охлаждения предусмотрены четыре вентилятора 40x56 мм с counter-rotation PWM, а в составе питания используется резервируемый блок питания 1U мощностью 860 W уровня Platinum с выходом 24 Pin. Корпус также поддерживает две полноразмерные платы расширения и два слота S-AIOM, а для индикации и управления предусмотрены кнопка питания, кнопка UID и светодиоды состояния питания, активности дисков, сетевой активности и UID.

Технические особенности

Корпус имеет черное исполнение и габариты 1.7" x 17.2" x 23.5" (43 x 437 x 597 мм). Масса брутто составляет 40 lbs (18.14 kg), а размеры упаковки указаны как 23.7" x 7.7" x 31.8" (602 x 196 x 808 мм). Для питания поддерживаются входные диапазоны 100 - 127 Vac, 200 - 240 Vac и 200 - 240 Vdc, при этом эффективность блока питания заявлена на уровне 94+%. Частота входного переменного тока составляет 50-60 Hz. В спецификации также указаны максимальные токи по линии +12V и +5Vsb, а также параметры распределителя питания PDB-PT116-SL8824. Корпус оснащен 4 вентиляторами 40x56 мм, а рабочий диапазон температур составляет 5°C - 35°C, при этом диапазон хранения и нерабочих условий расширен до -40°C - 70°C. Допустимая рабочая влажность составляет 8% - 90% без конденсации, а нерабочая влажность - 5% - 95% без конденсации.

Применение

Корпус предназначен для построения 1U серверных систем для дата-центров, облачной инфраструктуры и других серверных сценариев, где важны плотная компоновка, горячая замена дисков, поддержка SAS3/NVMe и резервируемое питание. Он подходит для конфигураций, использующих CloudDC motherboard, S-AIOM и набор опций, связанных с системным охлаждением, фронтальной индикацией и обслуживанием.

Совместимость

Материнская плата CloudDC с поддержкой S-AIOM.
Поддержка формата материнской платы до 12.3" x 13.4".
Совместимость с одиночными и двухпроцессорными платформами Intel® и AMD.
Поддержка SAS3/SATA HDD и SSD в 2.5" исполнении.
Поддержка Slim SATA DVD либо 2.5" HDD с комплектом DVD dummy tray kit.

Монтаж и эксплуатация

1U исполнение для установки в стойку.
8 горячезаменяемых отсеков 2.5" с tool-less конструкцией.
2 полноразмерных слота расширения и 2 слота S-AIOM.
Фронтальная панель с кнопкой питания, кнопкой UID и светодиодами статуса.
Система охлаждения на базе 4 PWM вентиляторов 40x56 мм.

Упаковка и маркировка

Масса брутто: 40 lbs (18.14 kg).
Размеры упаковки: 23.7" x 7.7" x 31.8" (602 x 196 x 808 mm).
Цвет корпуса: черный.

Эксплуатационные параметры

Рабочая температура: 5°C - 35°C.
Температура хранения и нерабочего состояния: -40°C - 70°C.
Рабочая влажность: 8% - 90% без конденсации.
Нерабочая влажность: 5% - 95% без конденсации.
Эффективность блока питания: 94+%.
Частота входного переменного тока: 50-60 Hz.

Технические характеристики CSE-LB13AC2-R860AW

Идентификаторы

SKU: CSE-LB13AC2-R860AW
Артикул производителя: CSE-LB13AC2-R860AW

Бренд: Supermicro
Модель: CSE-LB13AC2-R860AW

Комплектация

Комплектация по фронтальной части: Корпус с кнопкой питания, кнопкой UID и LED-индикацией

Мониторинг и индикация

Индикаторы фронтальной панели: Power status, HDD activity, 2 Network Activity LEDs, UID

Кнопки: Power On/Off, UID

Назначение и классификация

Тип товара: Серверный корпус

Накопители и хранение данных

Backplane: 1U SAS/SATA с поддержкой SES2
Бэкплейн: 8-Port 1U SAS3 12 Гбит/с Hybrid backplane, support up to 8 x 2.5-inch SAS3/SATA3 HDD/SSD Storage Devices

Отсеки для дисков: 8 x 2.5" hot-swap SAS3/SATA drive bay
Поддержка накопителя Slim SATA DVD: 1x Slim SATA DVD или 1 x 2.5" HDD с DVD dummy tray kit

Охлаждение и вентиляция

Вентиляторы: 4 x 40x56 мм counter-rotation PWM

Питание

Входное напряжение AC: 100 - 127 Vac, 200 - 240 Vac
Входное напряжение DC: 200 - 240 Vdc
Выход распределителя питания: +5 В Max: 25 А, +3.3 В Max: 25 А, -12 В Max: 0.6 А
Выходной тип: 24 Pin
Длина блока питания: 322 x 54.5 x 40.25 мм
Максимальный ток +12V: 71.6 А / 66.6 А

Максимальный ток +5Vsb: 4 А
Мощность БП: 1U 860 Вт redundant power supply
Распределитель питания: PDB-PT116-SL8824
Частота AC: 50 - 60 Hz
Энергоэффективность блока питания: 94+%
Эффективность БП: 94+%

Процессорная подсистема

Поддерживаемые процессоры: Одиночные и двухпроцессорные Intel® и AMD processors

Размеры и физические параметры

Вес брутто: 18.14 кг
Высота: 1.7" (43 мм)
Габариты упаковки: 23.7" x 7.7" x 31.8" (602 x 196 x 808 мм)
Глубина: 23.5" (597 мм)

Максимальный размер материнской платы: 12.3" x 13.4"
Размер материнской платы: 12.3" x 13.4"
Форм-фактор: 1U
Ширина: 17.2" (437 мм)

Слоты расширения и шины

Слоты S-AIOM: 2x S-AIOM expansion slot(s)

Слоты расширения: 2 x full-height и 2 x S-AIOM

Совместимость

Совместимая материнская плата: CloudDC motherboard с поддержкой S-AIOM

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Оксана Суворова25.03.2026

5/5

Собирали стойку под плотную компоновку, и этот 1U корпус хорошо помог уложиться в высоту. Восьмерка корзин под 2.5 дюйма пригодилась для дисков, а резервное питание сразу успокоило по части питания. После сборки сервер запустили и спокойно довели настройку до конца.

Плюсы товара

Удобно собирать компактную стойку

0 0

Вопросы о товаре

Какие ограничения по размещению накопителей и форматам стоит учесть, чтобы корректно собрать 1U конфигурацию?

Корпус рассчитан на 8 hot-swap отсеков 2.5" и 1U SAS/SATA backplane с поддержкой SES2, поэтому при подборе дисков ориентируйтесь на 2.5" и интерфейсы SAS3/SATA/NVMe, заявленные для связки backplane.

Как организована установка диска с точки зрения сервиса: можно ли менять без инструмента?

Для накопителей предусмотрены hot-swap отсеки, а для 2.5" используется tool-less конструкция отсеков (в описании указана tool-less для 2.5" hot-swap). Это снижает время обслуживания в стойке.

Если в системе нужен оптический привод, что предусмотрено по совместимости с Slim SATA DVD?

В корпусе указана поддержка Slim SATA DVD либо установка 2.5" HDD/SSD через комплект DVD dummy tray kit — это поможет сохранить совместимую компоновку фронта.

Какие требования по электропитанию учитывать для запуска в среде с разными типами входа?

Питание поддерживает диапазоны 100–127Vac, 200–240Vac и 200–240Vdc. При выборе входа учитывайте, что у БП заявлены 24 Pin и резервированная схема питания 1U 860 W.

Что показывает фронтальная панель при инцидентах, чтобы инженер быстрее понимал причину простоя?

На фронте есть кнопки питания и UID, а также LED-индикация состояния питания, активности дисков, сетевой активности и UID. Это помогает быстро проверить, связана ли проблема с дисками/сетью или требуется идентификация узла.
