Blade-платформа Supermicro SBI-8149P-C4N (СУПЕРМИКРО)

Основная информация о blade-платформе Supermicro

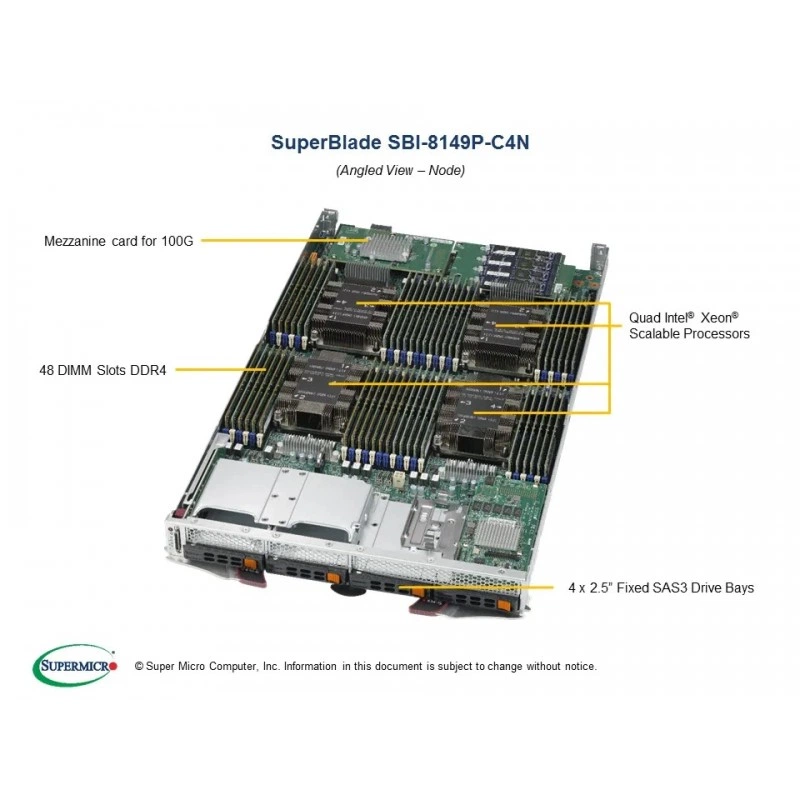

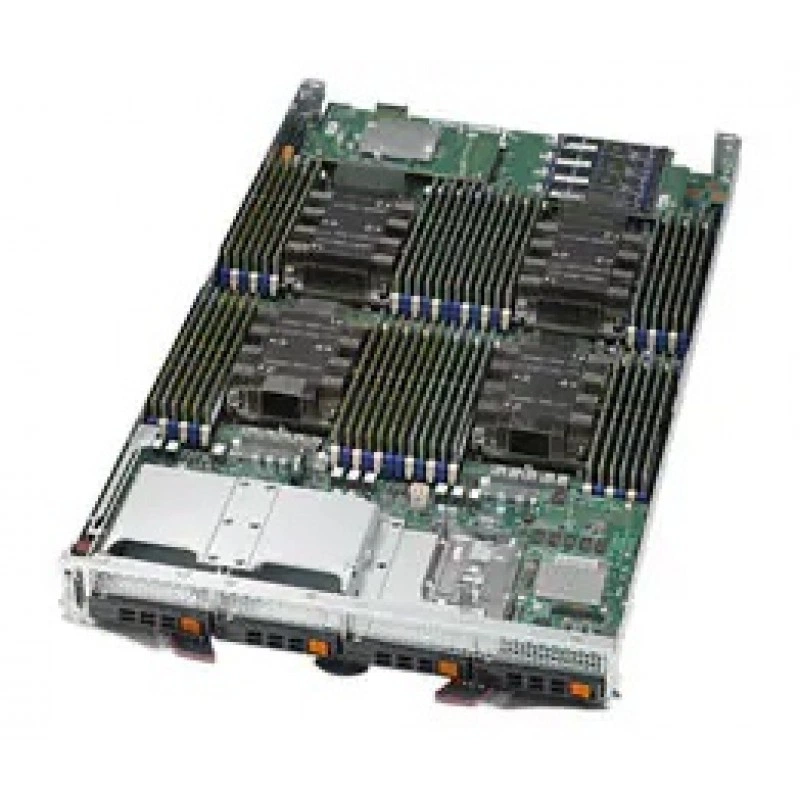

Supermicro SBI-8149P-C4N - это 4-сокетная blade-платформа для высокоплотных серверных инсталляций. Конфигурация относится к линейке SuperBlade и ориентирована на размещение вычислительных узлов в составе шасси с централизованным управлением, общими компонентами и высокой плотностью вычислений. Платформа выполнена в черном цвете и поставляется как Processor Blade с интегрированной платой Super B11QPi-T.

Устройство построено вокруг четырехпроцессорной архитектуры Socket P (LGA 3647) и поддерживает процессоры Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable. Для данной платформы указаны поддержка до 28 ядер на CPU, 3 UPI до 10.4 GT/s и расчетный TDP до 165 Вт. В составе применен чипсет Intel C622, а графическая подсистема реализована через Aspeed AST2500 BMC.

Функциональные возможности SBI-8149P-C4N

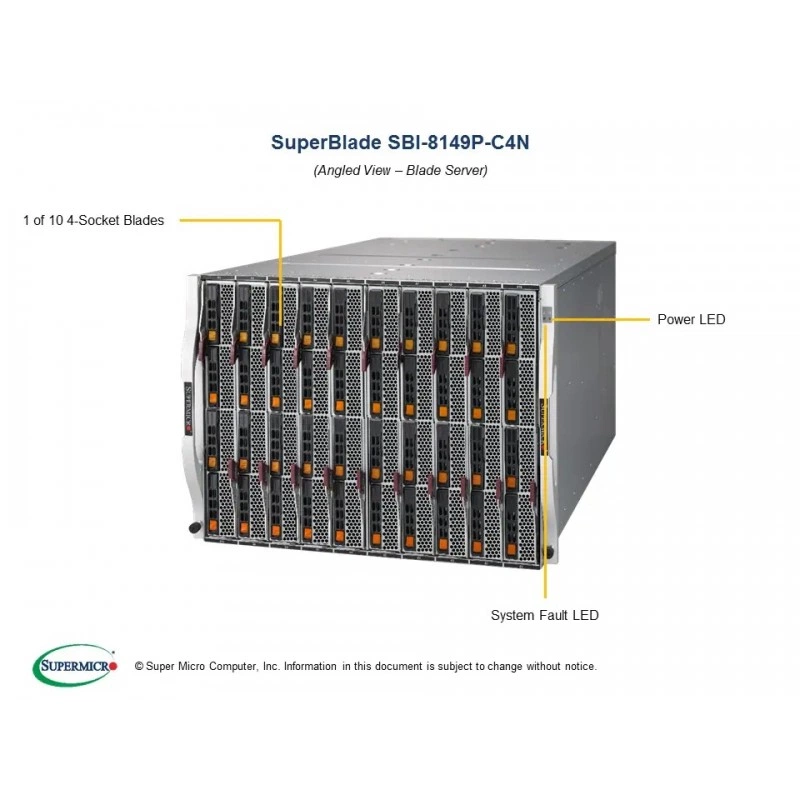

Платформа рассчитана на работу в составе 8U SuperBlade-экосистемы и предназначена для высокоплотного размещения вычислительных ресурсов. В качестве ключевых возможностей предусмотрены поддержка IPMI 2.0 через Chassis Management Module (CMM), KVM-доступ через фронтальный разъем, функции виртуальных носителей и набор индикаторов передней панели.

Для хранения данных доступны 4 hot-plug отсека под 2.5-дюймовые накопители NVMe/SAS3/SATA3, а также 2 подключения M.2 через PCI-E x4. Дополнительно поддерживается SAS3 mezz card на базе Broadcom 3108 с аппаратным RAID 0, 1, 5, 10 и 2 ГБ cache. Сетевая подсистема включает dual 10G LAN с Intel X722 и варианты расширения через 25G/50G/100G/EDR mezzanine card.

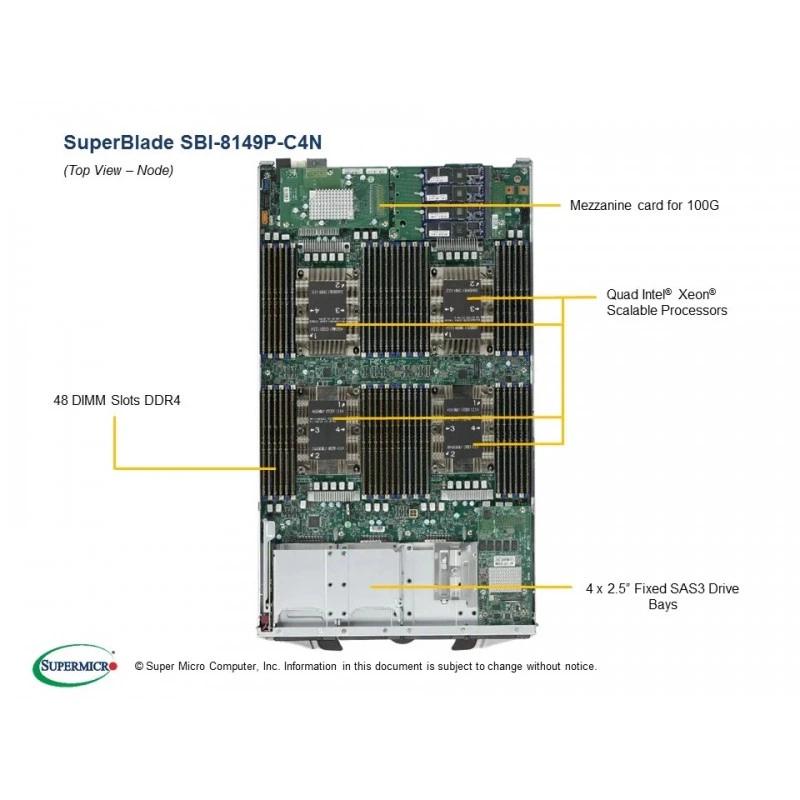

Платформа поддерживает до 48 DIMM-слотов и до 12 ТБ памяти 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM, а также Intel Optane DCPMM. BIOS выполнен на базе AMI BIOS в 128Mb SPI Flash EEPROM и поддерживает PnP, PCI 2.2, ACPI до 3.0 и USB Keyboard support.

Технические особенности

• 4-сокетная архитектура Quad Socket P (LGA 3647).
• Поддержка Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable processors.
• 3 UPI, скорость до 10.4 GT/s.
• До 28 ядер на процессор.
• 48 DIMM-слотов.
• До 12 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM.
• Поддержка Intel Optane DCPMM.
• Intel C622 chipset.
• Broadcom 3108 SAS3 controller, 12 Gbps.
• Аппаратный RAID 0, 1, 5, 10.
• Dual 10G LAN с Intel X722.
• Опции сети 25G/50G/100G/EDR через mezzanine card.
• IPMI 2.0 via CMM.
• KVM over IP и Virtual Media over LAN.
• Aspeed AST2500 BMC.
• 128Mb SPI Flash EEPROM с AMI BIOS.
• Front panel: Power On/Off, KVM button, Power LED, UID/KVM LED, Network Activity LED, Fault LED.
• SUV (Serial/USB/Video) & KVM Connector.
• TPM header.
• RoHS compliant.
• Габариты: 13" x 1.75" x 23.5".
• Вес: 24.2 lbs (11.0 kg).
• Цвет: Black.
• Operating Temperature: 10°C ~ 35°C.
• Non-operating Temperature: -40°C to 60°C.
• Operating Relative Humidity: 8% to 90% non-condensing.
• Non-operating Relative Humidity: 5% to 95% non-condensing.

Применение

Платформа применяется в blade-системах SuperBlade для серверной инфраструктуры, где важны высокая плотность, централизованное обслуживание и масштабируемая вычислительная архитектура. Решение подходит для корпоративных центров обработки данных, виртуализированных сред, вычислительных узлов общего назначения, задач хранения и обработки данных, а также для конфигураций с требованиями к удаленному управлению и высокой пропускной способности сети.

Комплектация по parts list включает материнскую плату Super B11QPi-T, chassis для 8U 10-Blade Processor Blade, front control board with KVM connector, SAS3108 mezz card, кабели OcuLink для PCIe NVMe SSD, 2.5" NVMe HDD tray, air shroud set, а также в optional parts list указаны TPM security module, heatsink/retention для Intel CPU до 165 W, варианты networking mezzanine card, battery backup kit, software licenses SFT-OOB-LIC и SFT-DCMS-Single, и AOC-B-4M для 4 x M.2 NVMe mezzanine card.

Для обслуживания и эксплуатации доступны Drivers & Utilities, BIOS/BMC, Manuals, Tested Memory, Tested HDD, Tested NVMe, Tested M.2 List, OS Certification Matrix и Quick-References Guide. Примечание производителя указывает, что изображение может показывать вариант конфигурации с опциональными компонентами, поэтому стандартную комплектацию следует оценивать по parts list.
