Blade-платформа Supermicro SBI-411E-5G (СУПЕРМИКРО)

Основная информация о Blade-платформе Supermicro

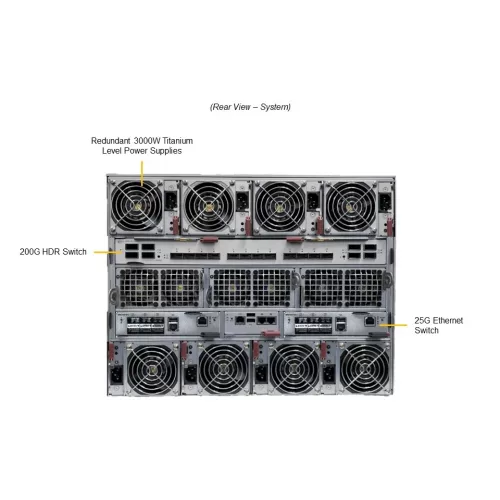

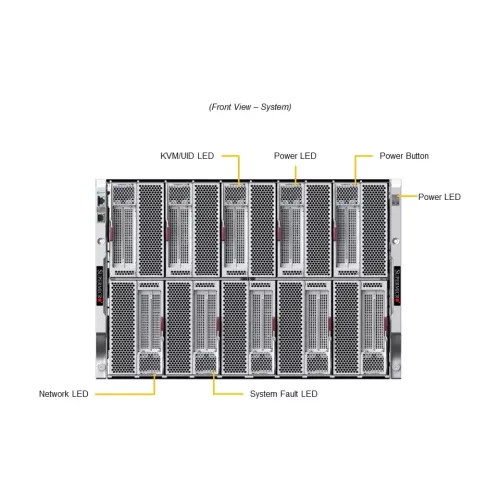

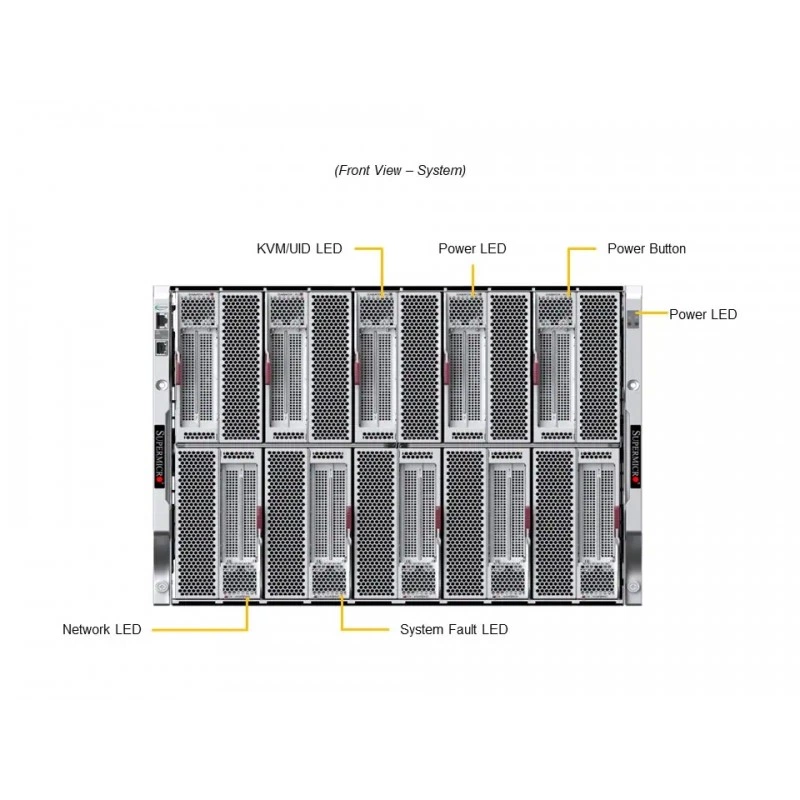

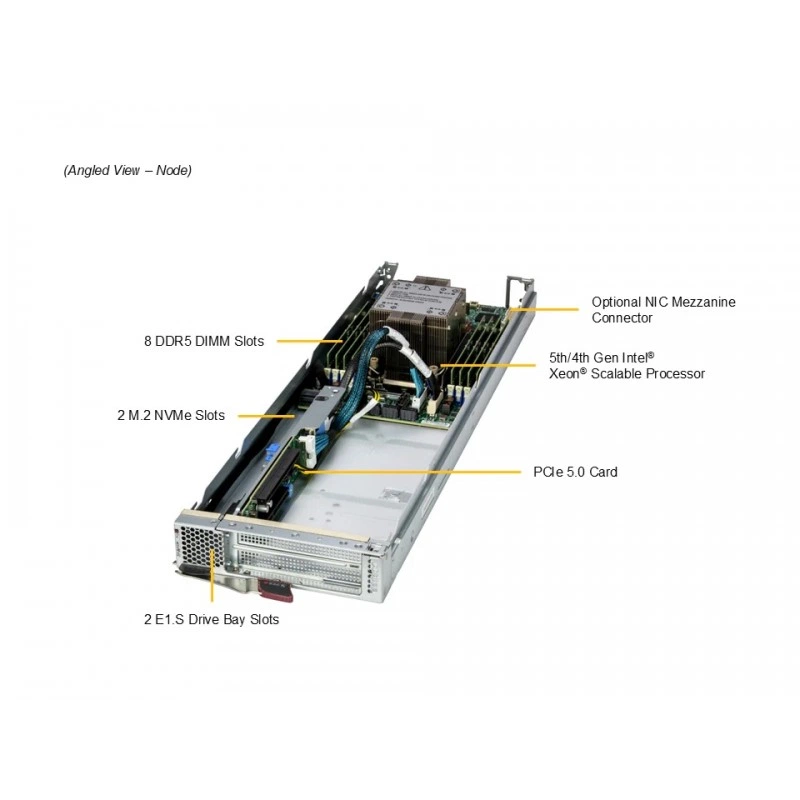

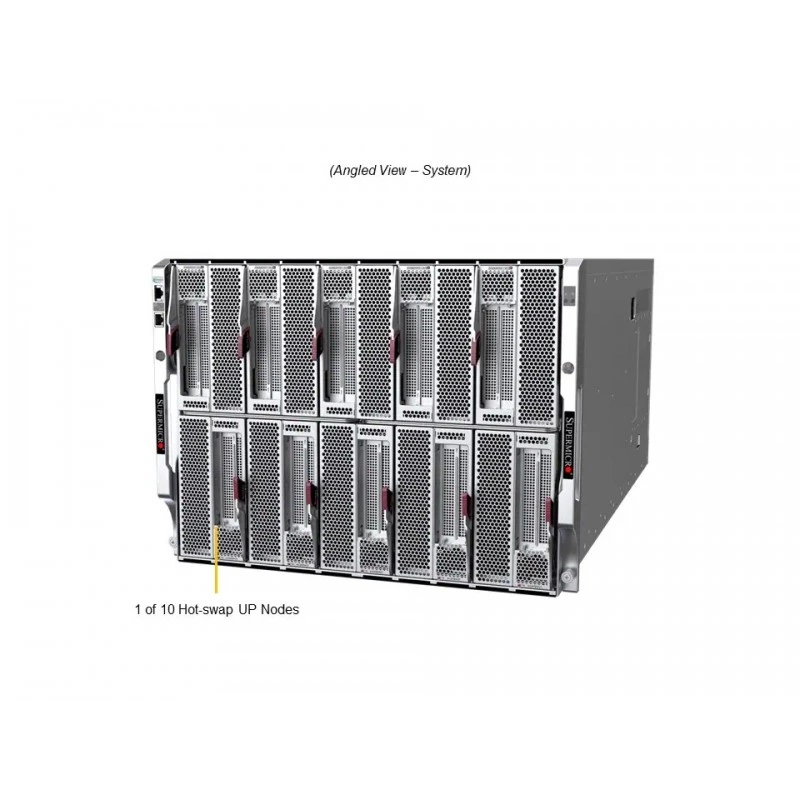

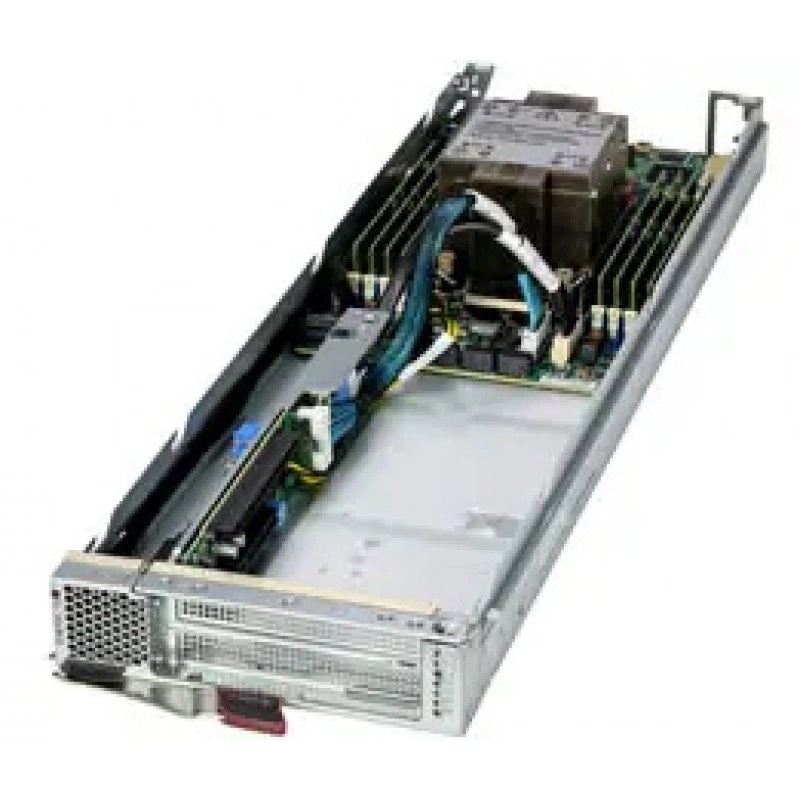

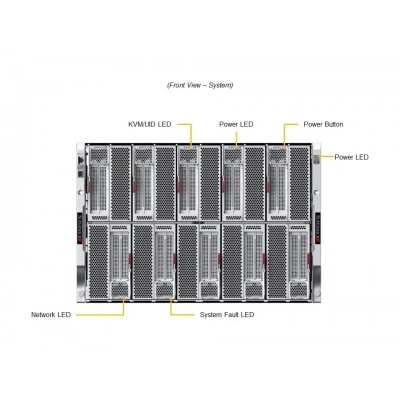

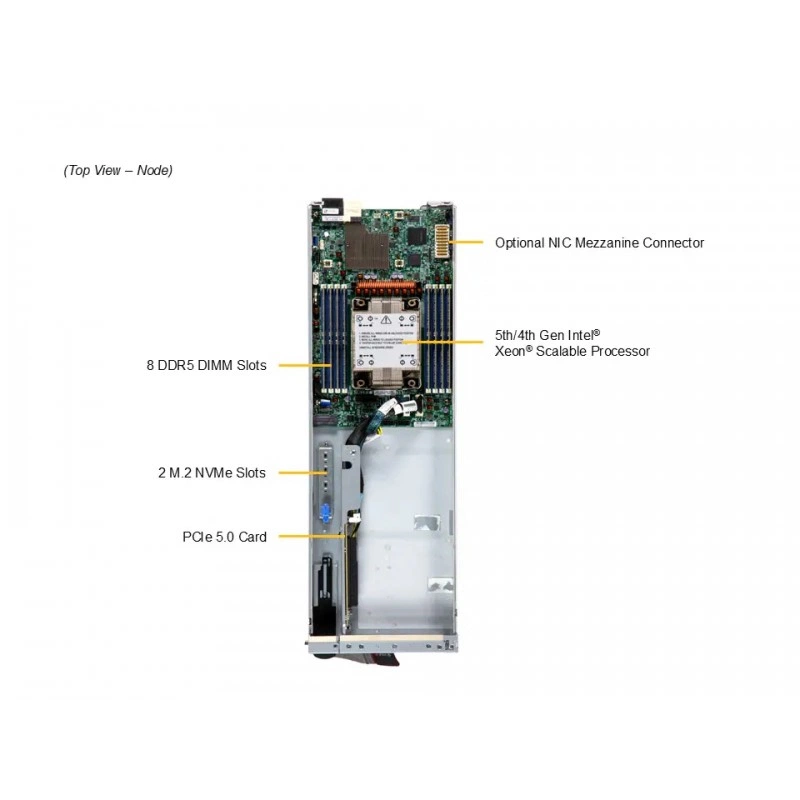

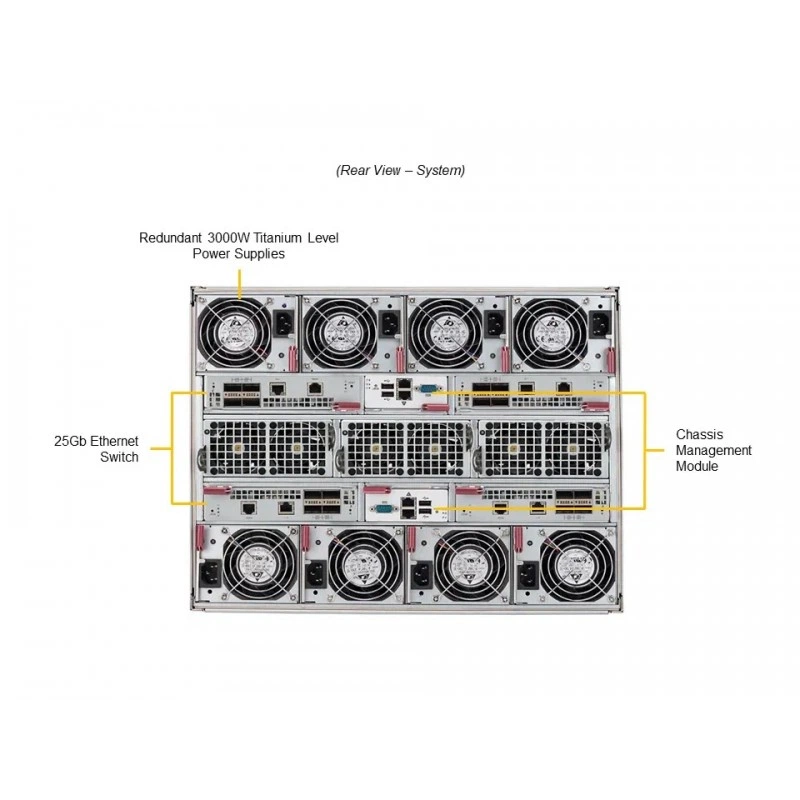

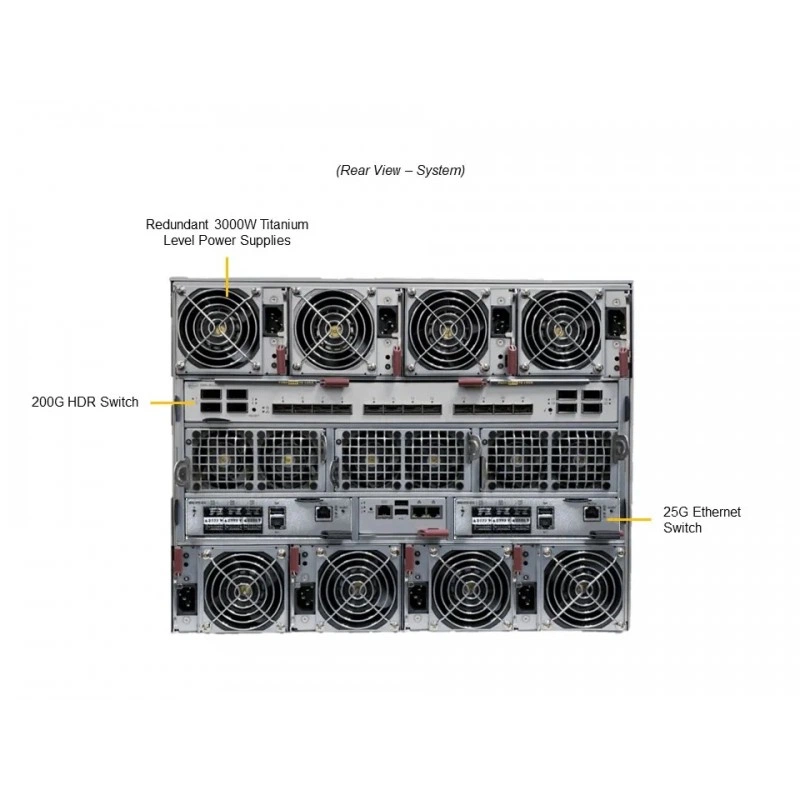

Supermicro SBI-411E-5G - это blade-модуль линейки SuperBlade в исполнении Complete System Only. Решение предназначено для установки в шасси Blade-систем Supermicro и ориентировано на плотные серверные развертывания, где важны высокая вычислительная плотность, сетевые возможности и поддержка современных процессоров Intel Xeon Scalable. Для работы системы требуется как минимум 1 CPU, 1 DIMM и 1 HDD/SSD. На странице изделия указаны варианты визуализации модуля: общий вид, фронтальный, задний, угловой, а также виды узла.

Функциональные возможности SBI-411E-5G

Модуль построен на базе интегрированной платы MBD-B13SEG и поддерживает односокетную конфигурацию Socket E (LGA-4677). Платформа рассчитана на 5th Gen Intel Xeon Scalable и 4th Gen Intel Xeon Scalable processors. Поддержка процессоров заявлена до 350 W TDP при воздушном охлаждении в условиях 35 °C, а для некоторых CPU с более высоким TDP возможна работа только при соблюдении специальных условий теплового режима.

Платформа оснащена двумя сетевыми портами 25 GbE через LOM на базе Mellanox ConnectX-4 Lx EN. Дополнительно предусмотрена возможность установки mezzanine-карты с 200G/100G InfiniBand или dual-port 25G Ethernet, а также поддержка двух low profile сетевых карт, включая 400G NDR InfiniBand card или две HHHL GPU-карты. Это делает изделие подходящим для задач с высокой плотностью сетевого ввода-вывода и ускоренных вычислений.

Система поддерживает 8 слотов DDR5 DIMM с режимом 1DPC и памятью ECC RDIMM 5600 MHz. Встроенная подсистема хранения включает 2 M.2 2280/22100, а через mezzanine-карту может быть реализовано до 4 M.2 NVMe. Среди прочих возможностей указаны Intel C741 chipset, ASPEED AST2600 BMC, встроенная графика ASPEED AST2600, TPM 2.0 header, а также BIOS AMI с поддержкой Plug and Play, PCI 2.2, ACPI up to 3.0 и USB Keyboard support.

Технические особенности

• Форм-фактор: SuperBlade sled, complete system only.
• Процессорный разъем: Single Socket E (LGA-4677).
• Поддерживаемые процессоры: 5th Gen Intel Xeon Scalable / 4th Gen Intel Xeon Scalable.
• Чипсет: Intel C741.
• Оперативная память: 8 DDR5 DIMM slots, 1DPC, 5600 MHz ECC RDIMM.
• Накопители: 2 M.2 2280/22100, опционально 4 M.2 NVMe via mezz card.
• Сеть: Dual LAN 25GbE with Mellanox ConnectX-4 Lx EN.
• Управление: ASPEED AST2600 BMC, IPMI support.
• Видео: ASPEED AST2600.
• BIOS: 256 Mb SPI Flash EEPROM with AMI BIOS.
• BIOS-функции: Plug and Play (PnP), PCI 2.2, ACPI up to 3.0, USB Keyboard support.
• Размеры: высота 3.4", ширина 6.55", глубина 23.9".
• Вес: 4.2 lbs.
• Цвет: Black.
• Панель управления: Power On/Off button, Power LED, UID, Network Activity LED, Fault LED.
• Разъем на фронтальной панели: SUV (Serial/USB/Video) Connector.
• Соответствие: RoHS Compliant.
• Диапазон рабочей температуры: 10 °C ~ 35 °C.
• Диапазон температуры хранения/нерабочего режима: -40 °C ~ 60 °C.
• Рабочая влажность: 8% ~ 90% non-condensing.
• Нерабочая влажность: 5% ~ 95% non-condensing.

Применение

Платформа подходит для корпоративных дата-центров, финансового сектора и задач AI/ML. Благодаря поддержке высокоскоростной сети, современных процессоров Intel Xeon Scalable, DDR5 ECC-памяти и опциональных GPU/InfiniBand-карт изделие может использоваться в вычислительных узлах для плотных blade-развертываний, ускоренных приложений и инфраструктур с повышенными требованиями к пропускной способности.

Совместимость

• Совместимая плата: MBD-B13SEG.
• Поддерживаемые GPU: NVIDIA PCIe H100, L40S, L40, A100, A40.
• Опциональные модули TPM: AOM-TPM-9670V, AOM-TPM-9671V.
• Опциональные модули VROC: AOC-VROCPREMOD, AOC-VROCSTNMOD.
• Опциональный heatsink / retention: SNK-P0088P.
• Опциональный liquid cooling module: SNK-P3071.
• Bracket for liquid cooling: MCP-620-41030-0N.
• CPU carrier options: SKT-1333L-0000-FXC, SKT-1333L-0001-LTS, SKT-1424L-001B-FXC, SKT-1424L-001B-LTS, SKT-1425H-001C-FXC, SKT-1425H-001C-LTS.
• SuperBlade Tray: MCP-630-41004-0N.
• Networking mezzanine card: AOC-B25G-X4D-B.
• InfiniBand mezzanine cards: AOC-IBH-X4ES-B, AOC-IBH-X6HS-B.
• Software: SFT-DCMS-Single.
• Add-on card / module: AOM-B-4M.

Монтаж и эксплуатация

Изделие выполнено как blade-sled для установки в совместимую SuperBlade инфраструктуру. Для корректной эксплуатации требуется соблюдение тепловых условий, особенно при использовании процессоров с высоким TDP. В документации также указано, что часть конфигурации на изображении может отличаться от стандартной поставки, поэтому следует ориентироваться на parts list. Для обновления BIOS/BMC рекомендуется использовать ресурсы поддержки Supermicro.

Комплектация

• Complete system only.
• В стандартной поставке должна быть предусмотрена базовая конфигурация с как минимум 1 CPU, 1 DIMM и 1 HDD/SSD.

Условия использования

• Рабочая температура: 10 °C ~ 35 °C.
• Нерабочая температура: -40 °C ~ 60 °C.
• Рабочая влажность: 8% ~ 90% non-condensing.
• Нерабочая влажность: 5% ~ 95% non-condensing.
• Соответствие RoHS: Compliant.

Логистические данные

• Высота: 3.4".
• Ширина: 6.55".
• Глубина: 23.9".
• Вес: 4.2 lbs.
• Цвет исполнения: Black.

Упаковка и маркировка

На изделии и в сервисной структуре присутствуют идентификаторы SBI-411E-5G и MBD-B13SEG, а также служебная маркировка Complete System Only. Для сервисного сопровождения доступны Driver & Utilities, BIOS/BMC, Manuals, Tested Memory, Tested M.2 List, OS Certification Matrix и Compatible GPU List.

Документация и материалы

Для изделия предусмотрены ресурсы поддержки, включая драйверы и утилиты, BIOS и BMC, руководства, quick-reference guide, tested memory, tested M.2 list, OS certification matrix и compatible GPU list. Также указано наличие ссылки на Thermal Matrix для случаев с процессорами повышенного TDP.
