Blade-платформа Supermicro SBI-8149P-T8N (СУПЕРМИКРО)

Основная информация о blade-платформе Supermicro

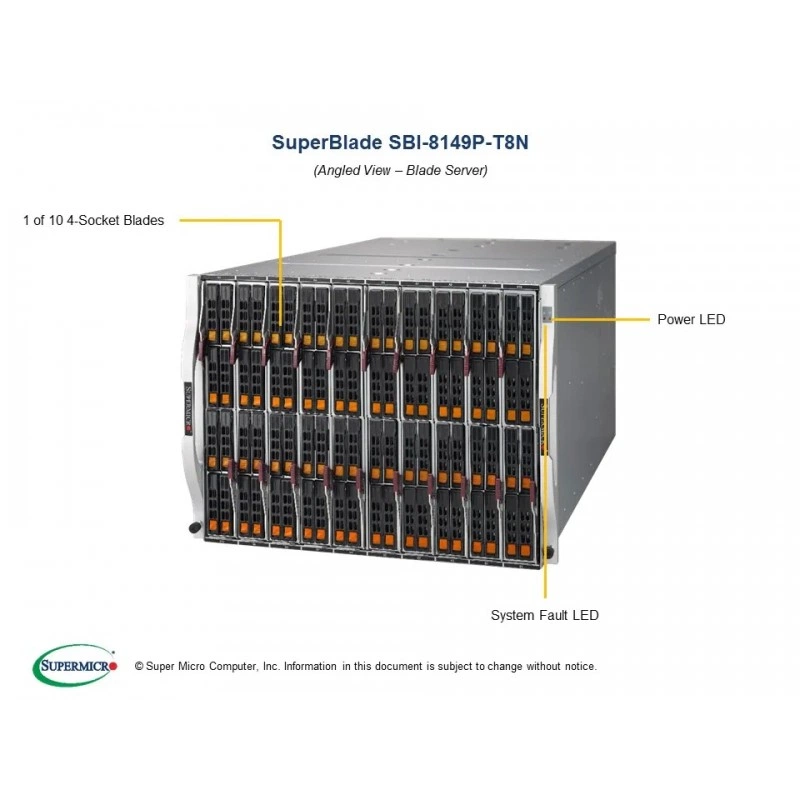

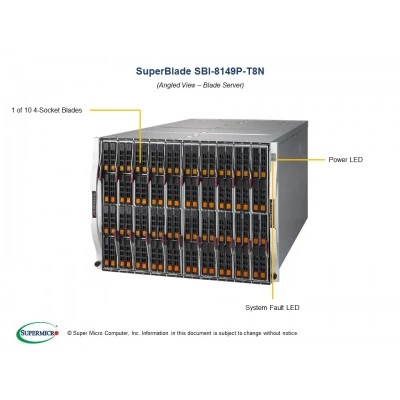

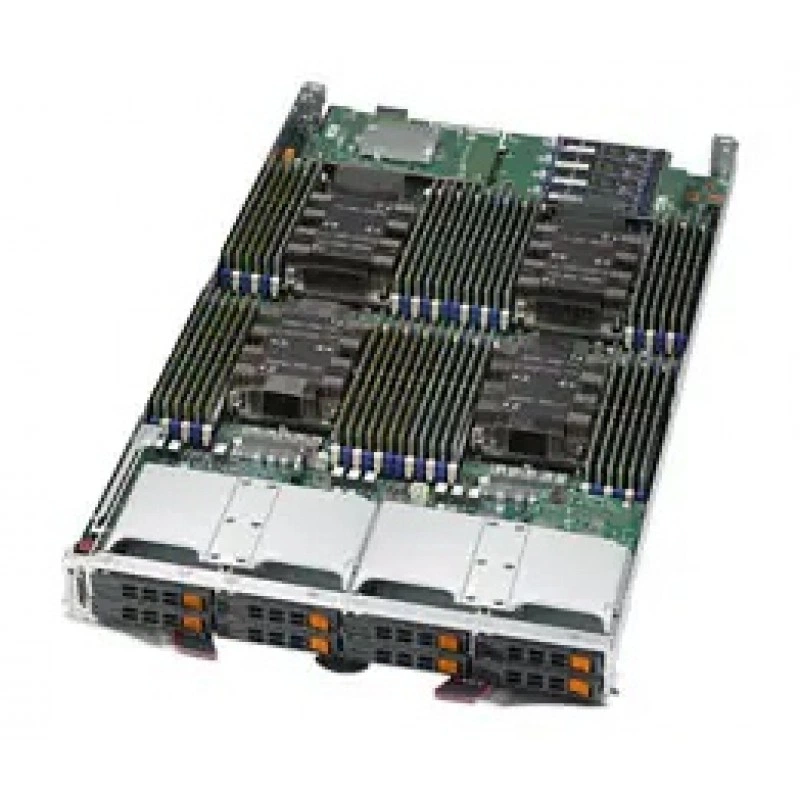

Supermicro SBI-8149P-T8N - это blade-платформа серии SuperBlade в исполнении 4-Socket Blade. Решение предназначено для плотных серверных инсталляций и использует интегрированную плату Super B11QPi-T. Карточка относится к discontinued SKU, то есть товар помечен как EOL, поэтому при необходимости следует учитывать возможные альтернативы и доступность по регионам.

Функциональные возможности SBI-8149P-T8N

Платформа рассчитана на установку до четырёх процессоров в сокете Quad Socket P (LGA 3647) и поддерживает 2nd Gen Intel Xeon Scalable Processors и Intel Xeon Scalable Processors. Указана поддержка до 28 ядер на процессорный узел, до 3 UPI со скоростью до 10.4 GT/s и теплопакет CPU до 165 W. В составе системной логики используется чипсет Intel C622.

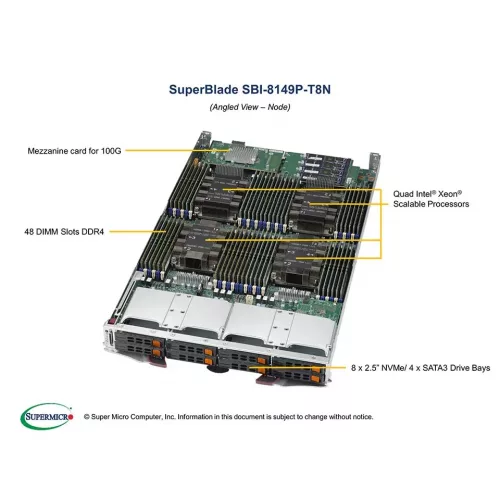

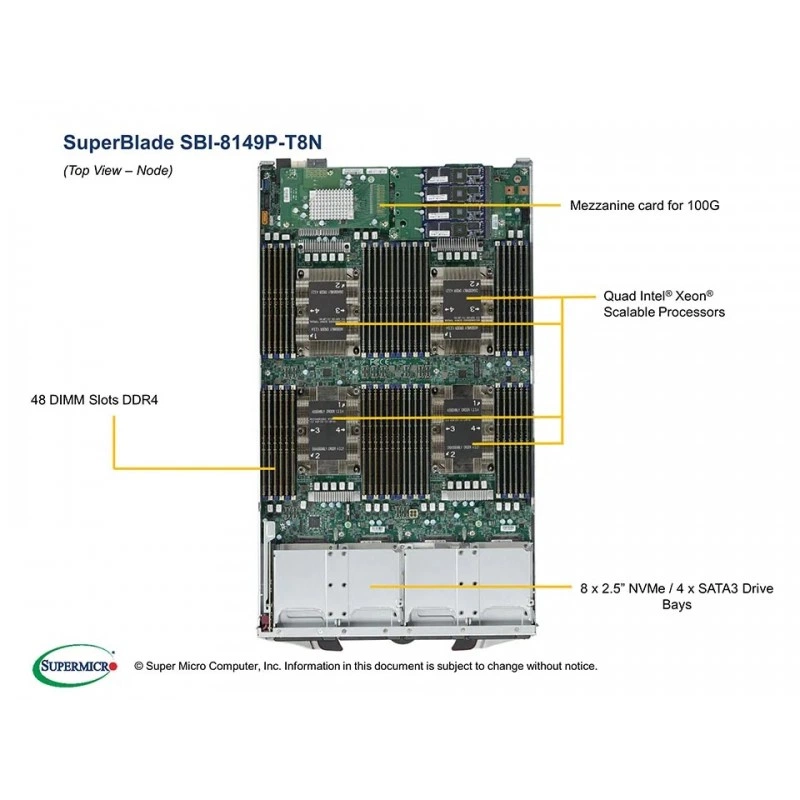

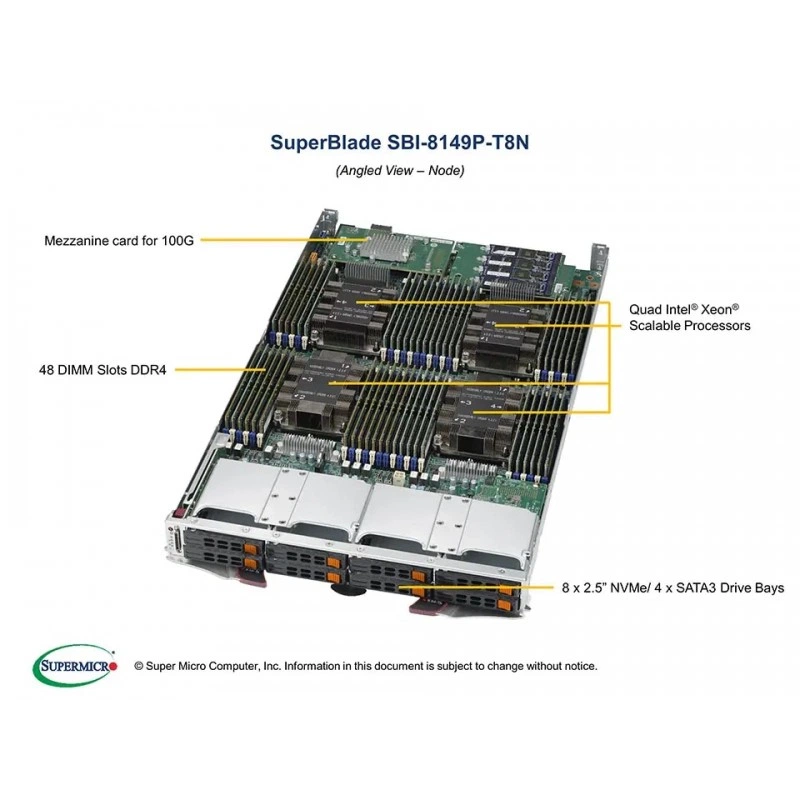

Система памяти построена на 48 слотах DIMM. Поддерживаются модули DDR4 ECC RDIMM/LRDIMM с частотами 2933, 2666 и 2400 MHz, а также конфигурация до 12 TB 3DS ECC DDR4-2933 MHz. Дополнительно заявлена поддержка Intel Optane DCPMM. Для хранения данных предусмотрены 8 hot-plug 2.5" NVMe дисковых отсеков толщиной 7 mm или 4 SATA3/NVMe отсека толщиной 15 mm, а также 2 разъёма PCI-E x4 для двух накопителей M.2.

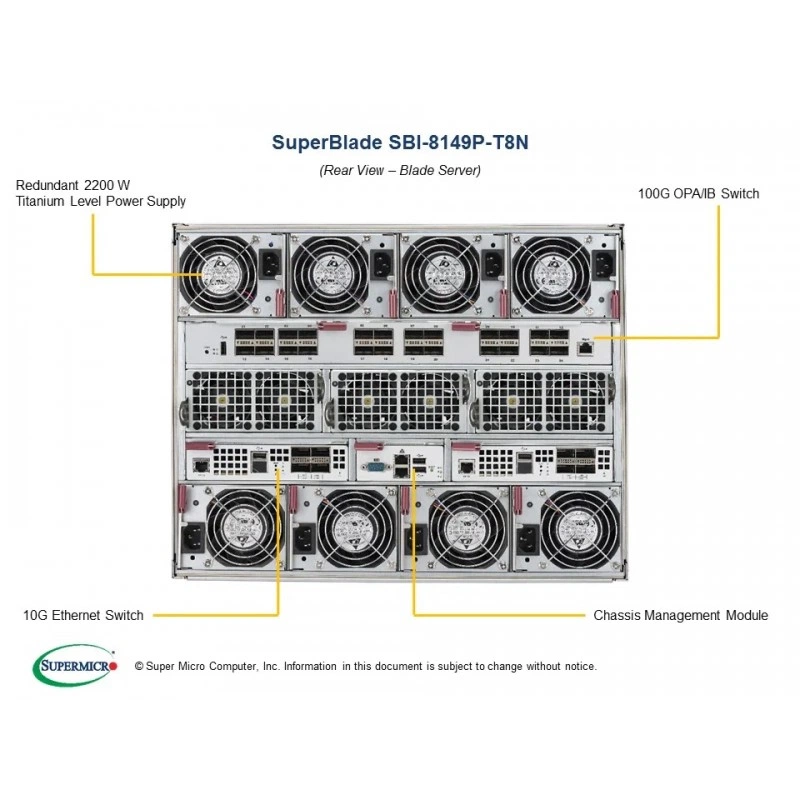

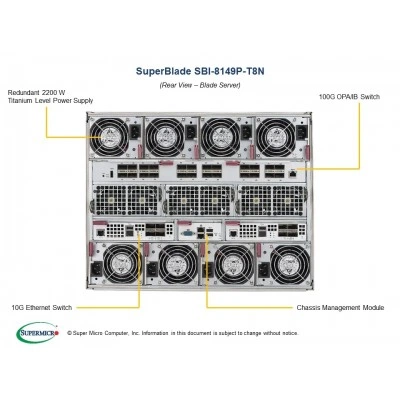

По сетевой части доступны Dual 10G LAN с Intel X722 и высокоскоростные сетевые опции через mezzanine-карту 25G/50G/100G/EDR. Для удалённого управления поддерживаются IPMI 2.0 через Chassis Management Module, KVM over IP и Virtual Media over LAN. Графическая подсистема использует Aspeed AST2500 BMC. На фронтальной панели предусмотрены кнопки Power On/Off и KVM, а также индикаторы питания, UID/KVM, сетевой активности и неисправности.

Технические особенности

Корпус выполнен в чёрном цвете. Габариты изделия составляют 13" по высоте, 1.75" по ширине и 23.5" по глубине, масса - 24.2 lbs или 11.0 kg. Платформа соответствует требованиям RoHS. Рабочий диапазон температуры составляет от 10 °C до 35 °C, диапазон хранения и нерабочего режима - от -40 °C до 60 °C. Рабочая относительная влажность - от 8 % до 90 % без конденсации, нерабочая - от 5 % до 95 % без конденсации.

BIOS выполнен на базе 128Mb SPI Flash EEPROM с AMI BIOS. Из функций BIOS указаны Plug and Play, PCI 2.2, ACPI до 3.0 и поддержка USB Keyboard. Для TPM предусмотрен один TPM Header, а для KVM - один фронтальный разъём для SMCI KVM Card.

В стандартную поставку входят motherboard/chassis комплект, front control board with KVM connector, NVMe backplane, кабели OcuLink v1.0 для PCIe NVMe SSD, две корзины для 2.5" NVMe, два air shroud и соответствующие кабельные сборки. В части опций доступны TPM 2.0 и TPM 1.2 modules, heatsink для Intel CPU до 165 W, mezzanine-карты для InfiniBand EDR, Omni-Path и 25GbE, а также программные лицензии OOB Management Package и DataCenter Management Package.

Применение

Платформа предназначена для построения высокоплотных SuperBlade-инсталляций, где важны максимальная компоновка вычислительных ресурсов, удалённое управление, поддержка высокоскоростных сетевых модулей и NVMe-хранилищ. Такое исполнение подходит для дата-центров, корпоративных вычислительных узлов и задач, требующих большого числа процессоров на стойку при централизованном обслуживании.

Совместимость

• Super B11QPi-T motherboard
• Quad Socket P (LGA 3647)
• 2nd Gen Intel Xeon Scalable Processors
• Intel Xeon Scalable Processors
• Intel Optane DCPMM
• 2.5" NVMe и SATA3/NVMe накопители
• M.2 через 2 PCI-E x4 connector
• SMCI KVM Card
• TPM 2.0 и TPM 1.2 модули

Монтаж и эксплуатация

Платформа поставляется как blade-модуль для установки в соответствующую SuperBlade-экосистему. Для поддержки 2nd Gen Intel Xeon Scalable processors требуется BIOS версии 3.0a или выше. В примечаниях указано, что изображение может демонстрировать конфигурацию с опциональными компонентами, поэтому стандартный состав следует сверять по перечню поставки.

Ограничения и условия использования

• SKU помечен как discontinued SKU (EOL).
• Часть характеристик зависит от версии BIOS и выбранной конфигурации.
• Для Intel Optane DCPMM указано ограничение Cascade Lake only.
• Рабочий режим допускает температуру только в диапазоне 10 °C to 35 °C.
• Изображение может показывать вариативную конфигурацию с опциональными частями.

Комплектация

• Super B11QPi-T motherboard
• 8U 10 SuperBlade Processor Blade chassis
• Front Control Board with KVM Connector for B11QPi
• NVMe backplane for 8U 10-node SB810 server
• OcuLink кабели 20 cm и 25 cm
• 2.5" NVMe Hard Drive Trays
• Air Shroud для B11QPi Processor Tray

Логистические данные

Вес изделия составляет 11.0 kg. Указанные размеры позволяют отнести платформу к крупным blade-узлам для серверной интеграции, где важны плотность размещения и совместимость с шасси SuperBlade.
