JBOD-шасси 3U Supermicro SC836BE1C-R609JBOD

Артикул: CSE-836BE1C-R609JBOD

Наличие уточняйте

JBOD-шасси 3U Supermicro SC836BE1C-R609JBOD

Name: JBOD-шасси 3U Supermicro SC836BE1C-R609JBOD
Brand: SUPERMICRO
SKU: CSE-836BE1C-R609JBOD
Price: 131000.00 RUB
Availability: InStock
Rating: 5 (1 reviews)

Цена последней отгрузки со склада:

131 000 ₽

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о JBOD-шасси 3U Supermicro

Supermicro SC836BE1C-R609JBOD представляет собой 3U JBOD storage chassis для построения систем хранения данных с высокой плотностью размещения накопителей. Корпус рассчитан на использование в сценариях резервного копирования, репликации данных и архивного хранения, где важны надежное подключение дисков, резервирование питания и удаленный мониторинг. Форм-фактор шасси ориентирован на установку в стойку и использование в составе JBOD-решений с внешним или внутренним каскадированием через Mini-SAS HD.

Функциональные возможности CSE-836BE1C-R609JBOD

Модель поддерживает установку до 16 жестких дисков формата 3.5" с горячей заменой. В конструкции применен один expander backplane на 16 портов с поддержкой SAS3 12 Gb/s, а также совместимость с SAS3/SATA3 HDD/SSD. Шасси оснащено 4 портами Mini-SAS HD для внутренних и внешних схем каскадирования expander-комбинаций, что позволяет строить конфигурации с повышенной производительностью, доступностью и уровнем резервирования. Для дистанционного контроля предусмотрен IPMI-порт, поддерживается синхронизация времени NTP и резервирование часов реального времени батарейкой RTC. Система охлаждения выполнена на базе горячезаменяемых вентиляторов, а питание организовано через резервированные источники с высокой эффективностью.

Технические особенности

Форм-фактор: 3U JBOD storage chassis.

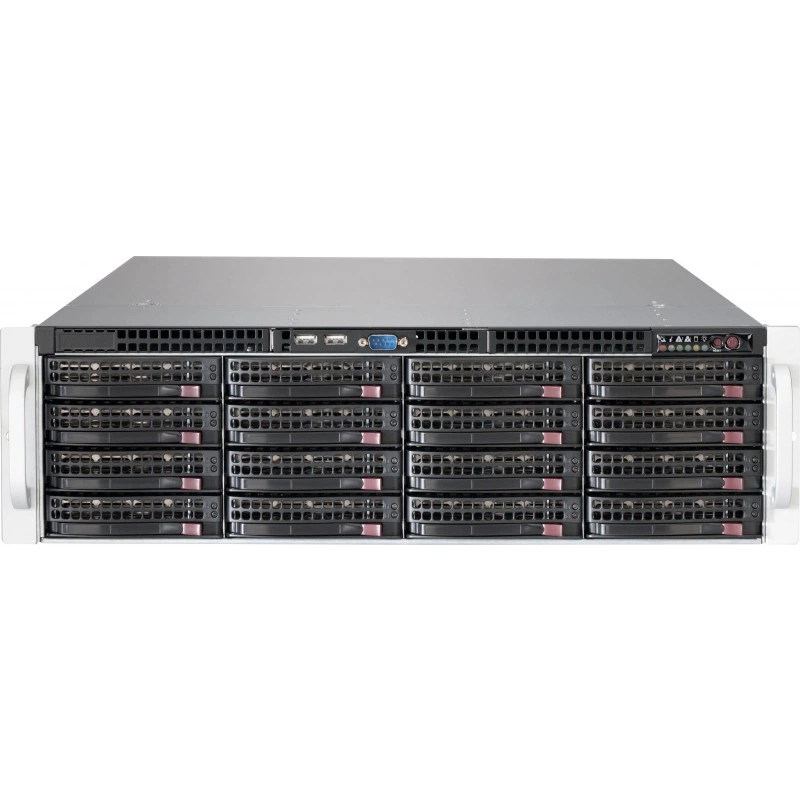

Поддержка накопителей: до 16 x 3.5" hot-swap HDD bays.
Совместимость по накопителям: SAS3/SATA3 HDD/SSD.
Backplane: 16-Port 3U SAS3 12Gbps single-expander backplane.
Поддерживаемые контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.

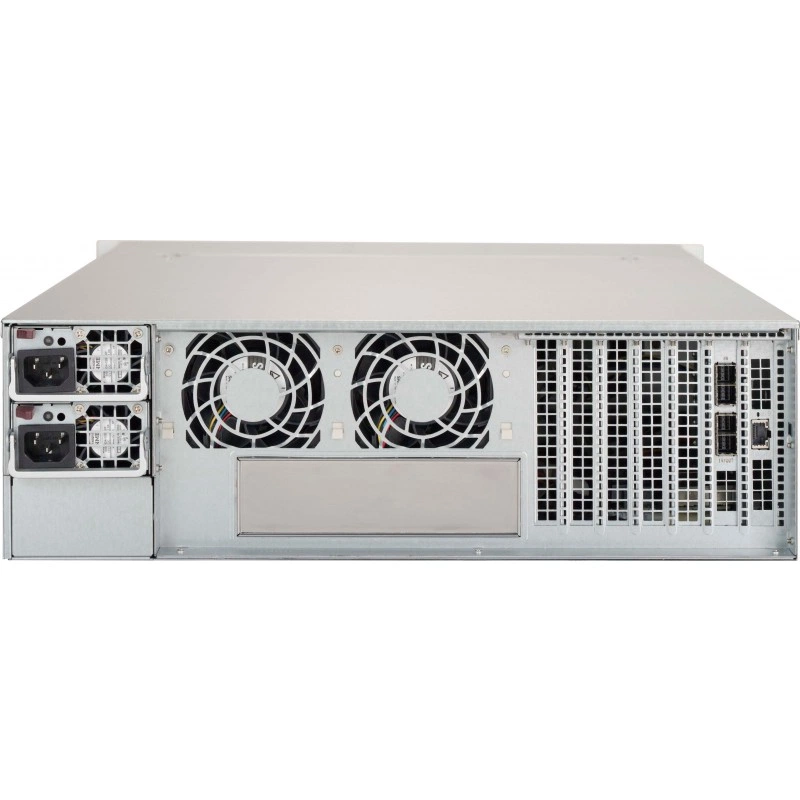

Порты подключения: 4 x Mini-SAS HD.
Управление и мониторинг: IPMI.
Охлаждение: 2 x 8 cm hot-swap exhaust fan(s) with air shroud, 3 x 8 cm hot-swap redundant PWM cooling fan(s).
Блок питания: 600W / 650W 1U redundant power supply, эффективность 94%.
Входное напряжение: 100 - 127 Vac, 200 - 240 Vac, 200 - 240 Vdc.
Частота входа AC: 50 - 60 Hz.
Выход по линии +12V: до 54.16 A при 200 - 240 Vac/Vdc, до 50 A при 100 - 127 Vac.
Габариты шасси: высота 5.2" (132 mm), ширина 17.2" (437 mm), глубина 25.5" (647 mm).
Размеры блока питания: 336 x 76 x 40 mm.
Вес нетто: 36 lbs (16.33 kg).
Вес брутто: 75 lbs (34.02 kg).
Упаковка: 26.6" (676 mm) x 13" (330 mm) x 39.9" (1013 mm).
Цвет: Black.
Фронтальная панель: кнопки Power On/Off, System Reset, Unit Identification (UID); 1 network activity LED.

Применение

Шасси используется для cloud backup, data replication и high density archive storage applications. Также оно подходит для построения JBOD-систем, где требуется высокая плотность дисков, резервирование питания, удаленное управление и возможность каскадирования через Mini-SAS HD. Решение ориентировано на серверные и дата-центровые сценарии хранения, в которых важны масштабируемость и поддержка большого числа накопителей в одном корпусе.

Совместимость

Рекомендуемые контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9580-8I8E.
Поддержка validated drives: для оптимальной производительности и качества рекомендованы validated HDD Supermicro.
Поддержка подключения: внутренние и внешние схемы cascading expander combination через Mini-SAS HD.

Монтаж и эксплуатация

Шасси рассчитано на стоечную установку в формате 3U.
Используются hot-swap компоненты для накопителей и вентиляторов, что упрощает обслуживание без длительного простоя.
Поддерживается удаленное включение и выключение системы, а также системный мониторинг через IPMI.
Рабочий температурный диапазон: 5 °C - 35 °C.
Температура хранения и нерабочего режима: -40 °C - 70 °C.
Рабочая влажность: 8% - 90% без конденсации.
Влажность при хранении и нерабочем режиме: 5% - 95% без конденсации.

Ограничения и условия использования

Шасси предназначено для JBOD-сценариев и не позиционируется как универсальный корпус общего назначения.
Рекомендуется использовать проверенные Supermicro HDD для оптимальной работы и качества.
Для внешних подключений и каскадирования следует использовать совместимые SAS HBA / controller решения.

Технические характеристики CSE-836BE1C-R609JBOD

Идентификаторы

SKU: CSE-836BE1C-R609JBOD
Артикул производителя: CSE-836BE1C-R609JBOD

Бренд: Supermicro
Модель: CSE-836BE1C-R609JBOD

Мониторинг и индикация

Индикаторы передней панели: 1 Network activity LEDs
Индикаторы фронтальной панели: 1 Network activity LED

Кнопки передней панели: Power On/Off, System Reset, Unit Identification (UID)

Назначение и классификация

Тип товара: JBOD-шасси

Накопители и хранение данных

Backplane: 16-Port 3U SAS3 12 Гбит/с single-expander backplane
Отсеки для накопителей: 16 x 3.5" hot-swap HDD bays

Поддерживаемые накопители: SAS3 / SATA3 HDD / SSD
Порты Mini-SAS HD: 4

Охлаждение и вентиляция

Вентиляторы: 2 x 8 см hot-swap exhaust fan(s) with air shroud, 3 x 8 см hot-swap redundant PWM cooling fan(s)

Питание

Входное напряжение: 100 - 127 Vac, 200 - 240 Vac, 200 - 240 Vdc
Входное напряжение AC: 100 - 127 Vac, 200 - 240 Vac
Входное напряжение DC: 200 - 240 Vdc
Выход по линии +12V: До 54.16 А при 200 - 240 Vac/Vdc, до 50 А при 100 - 127 Vac

Мощность БП: 600 Вт / 650 Вт 1U redundant power supply, 94%
Частота входа AC: 50 - 60 Hz
Эффективность блока питания: 94%

Размеры и физические параметры

Вес брутто: 34.02 кг
Вес нетто: 16.33 кг
Высота: 132 мм
Габариты упаковки: 676 x 330 x 1013 мм

Глубина: 647 мм
Форм-фактор: 3U JBOD storage chassis
Ширина: 437 мм

Совместимость

Поддерживаемые контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E

Управление и удаленный доступ

Управление и мониторинг: IPMI, NTP, RTC battery backup

Условия эксплуатации

Влажность при работе: 8% - 90% без конденсации
Влажность при хранении: 5% - 95% без конденсации
Влажность хранения / нерабочего режима: 5% - 95% (non-condensing)
Рабочая влажность: 8% - 90% (non-condensing)

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C
Температура хранения / нерабочего режима: -40 °C - 70 °C (-40 °F - 158 °F)

Функции и возможности

Рекомендуемое применение: Cloud backup, data replication, high density archive storage applications

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Глеб Ильин03.03.2026

5/5

Supermicro SC836BE1C-R609JBOD брали под расширение хранилища для резервных копий. Подключили к существующему контроллеру, загрузили диски и быстро вывели массив в работу. Шум есть, но для такого шасси это ожидаемо, зато по температуре и доступу к дискам всё удобно. Для своей задачи очень удачное приобретение.

Плюсы товара

удобный мониторинг

0 0

Вопросы о товаре

Это JBOD-шасси или полноценный сервер: какой сценарий использования является основным?

Шасси предназначено для JBOD-сценариев и ориентировано на построение систем хранения с высокой плотностью дисков: cloud backup, data replication и архивное хранение. Для работы как JBOD потребуется корректная связка с контроллером/HBA.

Сколько дисков реально разместить и какие интерфейсы поддерживаются через backplane?

Корпус поддерживает до 16 x 3.5" hot-swap отсеков. Backplane — 16-Port 3U SAS3 12Gbps single-expander, совместим с SAS3 12Gb/s и также указывается поддержка SAS3/SATA3 HDD/SSD.

Как организовано каскадирование expander и сколько разъемов Mini-SAS HD нужно учитывать?

В шасси предусмотрены 4 порта Mini-SAS HD для внутренних и внешних схем каскадирования expander-combination. Это важно при проектировании, чтобы правильно спланировать путь подключения дисков через каскадирование.

Какие возможности удаленного администрирования есть в этой модели, чтобы контролировать состояние в дата-центре?

Шасси поддерживает IPMI для удаленного мониторинга. Также указаны синхронизация времени NTP и резервирование часов через батарейку RTC.

Если будете питать JBOD в стойке от разных типов входа, какие диапазоны по электричеству важны для планирования?

Поддерживаются входы 100–127 Vac, 200–240 Vac и 200–240 Vdc. По питанию также указаны частота AC 50–60 Hz и предельный ток по +12V в зависимости от входного режима.
