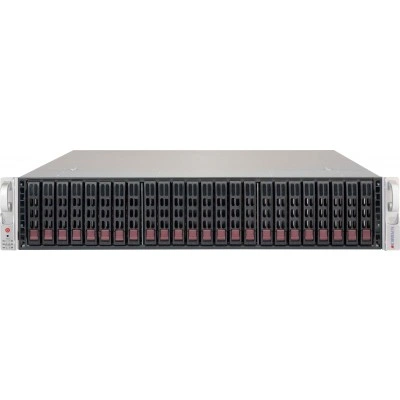

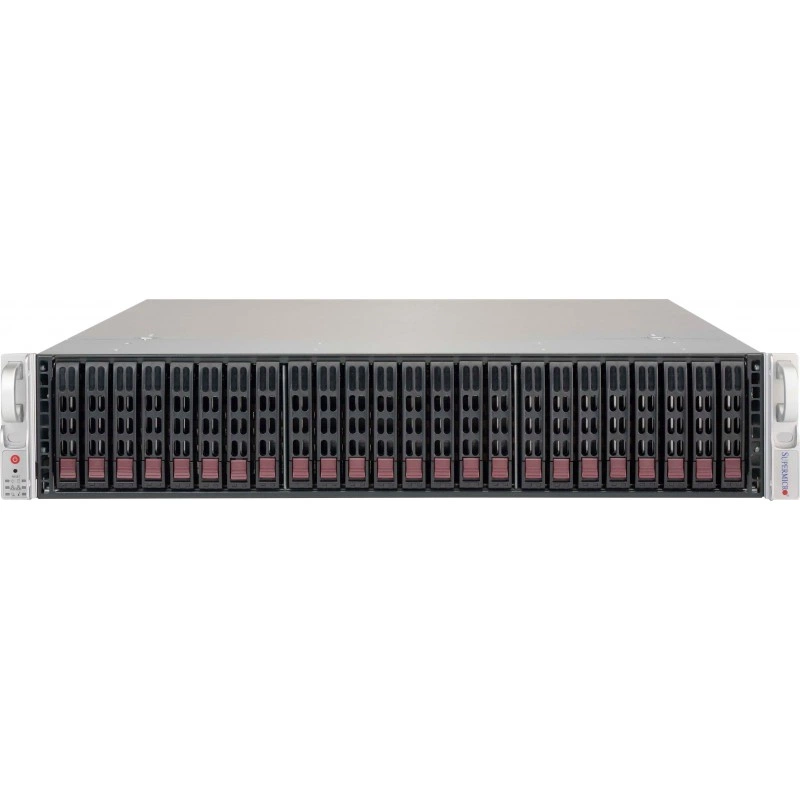

JBOD шасси Supermicro SC216BE2C-R609JBOD CSE-216BE2C-R609JBOD (СУПЕРМИКРО)

Основная информация о JBOD шасси Supermicro

Supermicro SC216BE2C-R609JBOD - это 2U JBOD storage chassis, предназначенное для задач cloud backup, data replication и хранения архивов высокой плотности. Модель рассчитана на установку до 24 горячезаменяемых 2,5-дюймовых HDD/SSD и использует dual-expander backplane с поддержкой SAS3/SATA3 накопителей и пропускной способностью 12 Gb/s. Корпус выполнен в черном цвете, относится к семейству 2U chassis и спроектирован для сценариев, где важны плотность размещения дисков, надежность подключения и удобство обслуживания.

Функциональные возможности CSE-216BE2C-R609JBOD

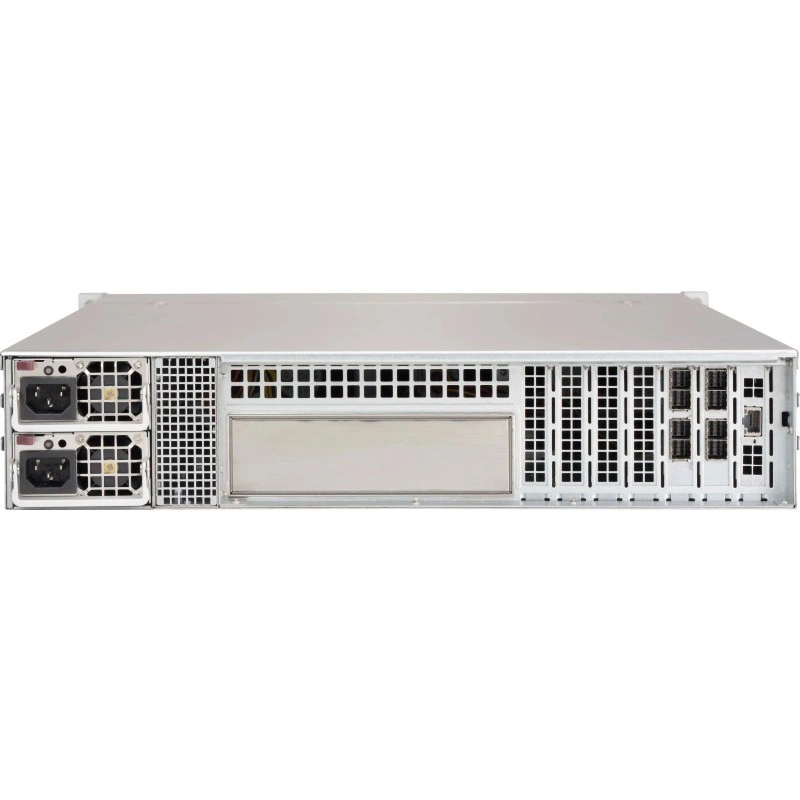

Модель поддерживает подключение через 8 портов Mini-SAS HD для внутреннего и внешнего каскадирования, что позволяет строить конфигурации с повышенной доступностью и резервированием. Для удаленного администрирования предусмотрен порт IPMI, который используется для удаленного включения и выключения системы, а также для мониторинга состояния. В конструкции реализована поддержка NTP для синхронизации времени и RTC battery backup. Для охлаждения применяются 3 горячезаменяемых вентилятора формата 80 x 38 мм. Питание обеспечивается резервируемым блоком 600 W / 650 W с эффективностью 94% и режимом 1+1. Для работы с шасси рекомендованы квалифицированные контроллеры SAS: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E и AOC-SAS3-9580-8I8E.

Технические особенности

• Тип: 2U JBOD storage chassis.
• Отсеки: 24 x 2.5" hot-swap bay.
• Backplane: 24-Port 2U SAS3 12Gbps dual-expander backplane.
• Поддержка накопителей: SAS3/SATA3 HDD/SSD.
• Ограничение по redundancy: secondary expander port only connects to dual-port SAS devices, single-port SATA не получает эту функцию резервирования.
• Панель управления: кнопки Power On/Off, System Reset и UID.
• Индикация: 1 Network activity LED.
• Охлаждение: 3 x 80x38 mm hot-swap cooling fans.
• Мониторинг: IPMI.
• Электропитание: 600W / 650W 1U Redundant Power Supply.
• Эффективность: 94%.
• Входная частота: 50-60 Hz.
• Выходные режимы: 650W при 200-240 Vac, 600W при 100-127 Vac, 650W при 200-240 Vdc.
• Габариты шасси: 3.5" (89 mm) x 17.2" (437 mm) x 24.8" (630 mm).
• Вес нетто: 31 lbs (14.06 kg).
• Вес брутто: 61 lbs (27.67 kg).
• Упаковка: 26.7" x 11.4" x 34.5" (678 x 290 x 876 mm).
• Рабочая температура: 5°C - 35°C.
• Температура хранения: -40°C - 70°C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность хранения: 5% - 95% без конденсации.
• Цвет: Black.

Применение

Шасси применяется в системах резервного копирования, репликации данных и архивного хранения высокой плотности. Благодаря 24 отсекaм под 2,5-дюймовые накопители, поддержке SAS3/SATA3 и каскадированию через Mini-SAS HD эта модель подходит для JBOD-конфигураций, где требуется наращивание емкости, высокая доступность и удобное обслуживание дисковой полки. Решение рассчитано на использование с совместимыми SAS HBA и RAID-контроллерами Supermicro для построения внешних массивов хранения.

Совместимость

• Квалифицированные контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
• Для оптимальной работы рекомендованы validated drives Supermicro.
• Сценарий применения: JBOD solution с внешним или внутренним каскадированием через Mini-SAS HD.

Монтаж и эксплуатация

• Используются горячезаменяемые диски и вентиляторы.
• Предусмотрены органы управления на фронтальной панели: питание, reset и UID.
• Удаленный мониторинг и управление доступны через IPMI.
• Питание организовано по схеме 1+1 для повышения отказоустойчивости.

Комплектация

• В составе стандартных частей указаны air shroud, bracket, control board CSE-PTJBOD-CB3, кабели и элементы охлаждения.
• Для платы управления предусмотрен JBOD chassis power control board with IPMI remote on/off feature.
• На странице также перечислены совместимые кабели, панели и крепежные элементы для данной конфигурации.

Логистические данные

• Нетто: 14.06 kg.
• Брутто: 27.67 kg.
• Габариты упаковки: 678 x 290 x 876 mm.
• Габариты изделия: 89 x 437 x 630 mm.

Упаковка и маркировка

• Цвет исполнения: Black.
• SKU изделия: CSE-216BE2C-R609JBOD.
• Тип продукта в маркировке: 2U JBOD storage chassis.
