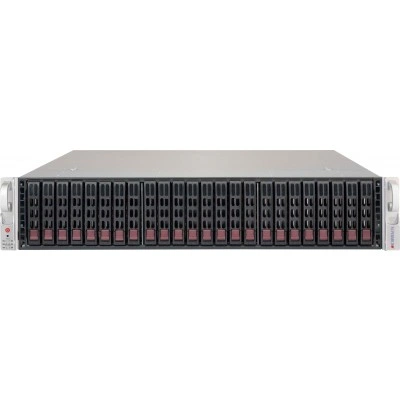

2U JBOD шасси Supermicro CSE-216BE1C-R609JBOD (СУПЕРМИКРО)

Основная информация о 2U JBOD шасси Supermicro

Supermicro SC216BE1C-R609JBOD представляет собой 2U JBOD storage chassis для построения систем хранения данных с высокой плотностью размещения накопителей. Модель рассчитана на использование в задачах cloud backup, data replication и high density archive storage, а также подходит для конфигураций с внешним или внутренним каскадированием через Mini-SAS HD. Корпус выполнен в черном цвете, имеет форм-фактор 2U и рассчитан на установку 24 накопителей 2,5 дюйма с горячей заменой.

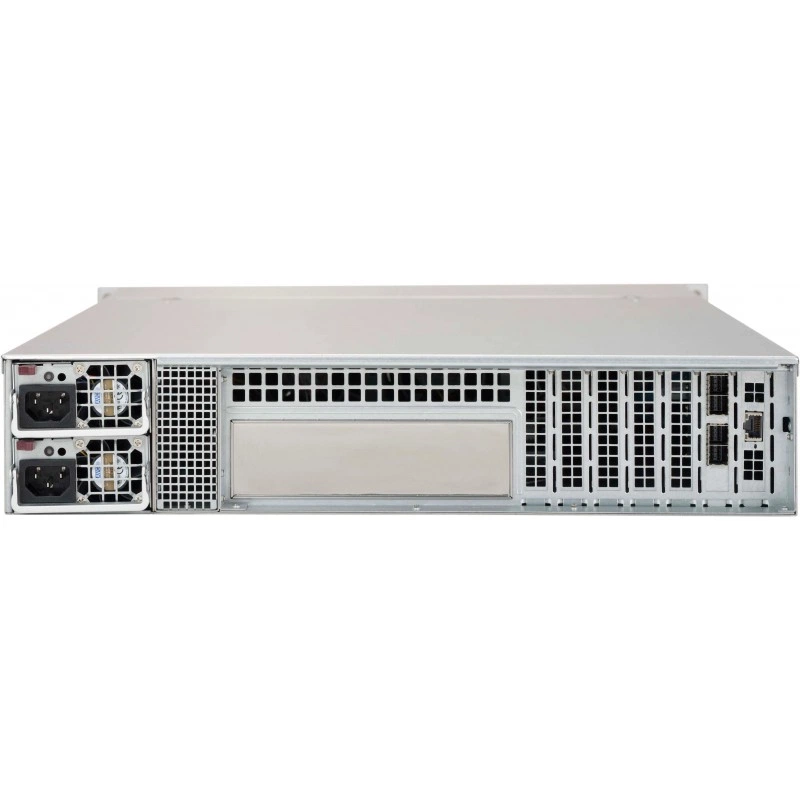

Шасси использует single-expander backplane с поддержкой SAS3/SATA3 HDD и SSD со скоростью до 12 Gb/s. Для удаленного контроля предусмотрен IPMI, а для работы в составе стойки и сервисного обслуживания предусмотрены фронтальные кнопки питания, сброса и идентификации устройства. В конструкции применяются redundant power supply, hot-swap вентиляторы и комплект направляющих, что делает решение удобным для серверных и архивных инсталляций.

Функциональные возможности CSE-216BE1C-R609JBOD

• Форм-фактор 2U JBOD storage chassis.
• 24 отсека для 2,5-дюймовых hot-swap HDD/SSD.
• Single-expander backplane с поддержкой SAS3/SATA3 и пропускной способностью 12 Gb/s.
• 4 порта Mini-SAS HD для каскадирования и внешнего/внутреннего подключения.
• IPMI для удаленного включения, выключения и мониторинга системы.
• Резервируемые блоки питания 600 W / 650 W 1U с эффективностью 94%.
• 3 hot-swap вентилятора 80 x 38 мм для охлаждения системы.
• Поддержка NTP и RTC battery backup.

Технические особенности

Модель имеет габариты 3,5 дюйма по высоте, 17,2 дюйма по ширине и 24,8 дюйма по глубине. Масса нетто составляет 31 lb, масса брутто 61 lb. Упаковка имеет размеры 26,7 x 11,4 x 34,5 дюйма. Корпус окрашен в черный цвет. Внутренняя система хранения данных рассчитана на 24 диска 2,5 дюйма, а backplane поддерживает до 24 SAS3/SATA3 HDD/SSD.

В блоке питания указаны входы 100 - 127 Vac, 200 - 240 Vac и 200 - 240 Vdc, частота 50 - 60 Hz, выход на backplanes (gold finger). Для +12V заявлены режимы до 54,16 A при 200 - 240 Vdc и 200 - 240 Vac, а также до 50 A при 100 - 127 Vac. Для +5Vsb предусмотрено до 4 A. Отдельно указаны power distributor PDB-PT216-2824 и сертификация Platinum Certified. Также подтверждены требования по электробезопасности и EMC: BSMI, CCC, CE/EMC и FCC.

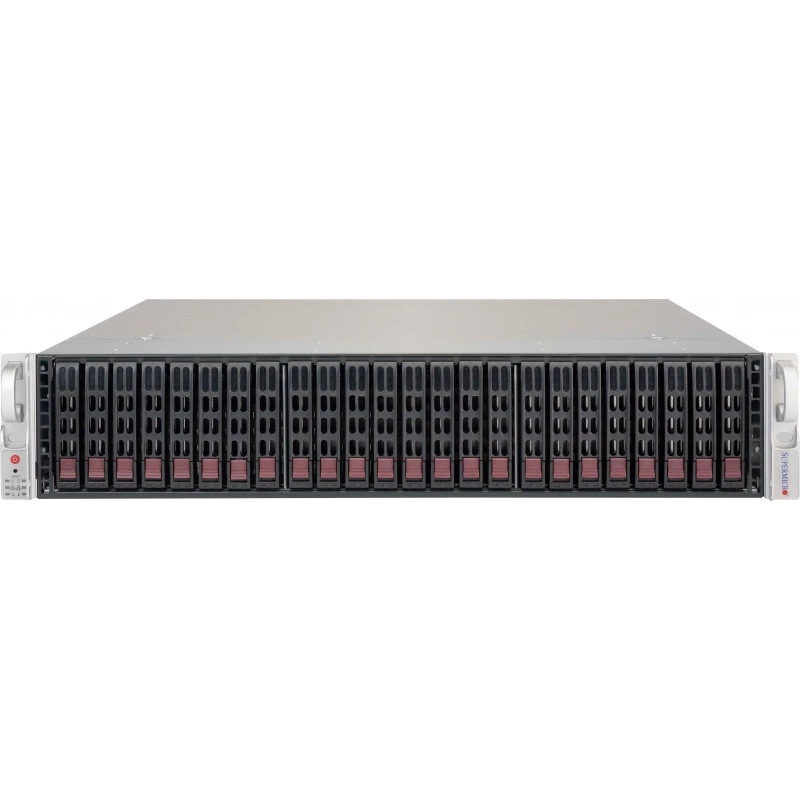

Фронтальная панель включает кнопки Power On/Off, System Reset и Unit Identification, а также светодиод сетевой активности. Система охлаждения построена на трех hot-swap вентиляторах 80 x 38 мм. Температура эксплуатации составляет 5 °C - 35 °C, нерабочая температура -40 °C - 70 °C, рабочая влажность 8% - 90% без конденсации, нерабочая влажность 5% - 95% без конденсации.

Применение

Шасси предназначено для построения JBOD-хранилищ и архивных систем в серверной инфраструктуре. Оно удобно для резервного копирования, репликации данных, хранения больших массивов архивной информации и построения каскадируемых дисковых полок с высокой плотностью размещения накопителей. Решение также подходит для интеграции с совместимыми SAS HBA и RAID-контроллерами семейства AOC-SAS3.

Совместимость

• Совместимые контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
• Квалифицированные накопители: SAS3/SATA3 HDD/SSD для backplane 24-Port 2U SAS3 12Gbps single-expander.
• Для максимальной надежности рекомендованы validated drives Supermicro.

Монтаж и эксплуатация

• В комплекте предусмотрены монтажные рельсы, комплект винтов и адаптер для круглых отверстий стойки.
• Наличие IPMI облегчает удаленное включение, выключение и контроль состояния.
• Конструкция с hot-swap накопителями и горячезаменяемыми вентиляторами упрощает обслуживание без полной остановки системы.

Комплектация

• JBOD chassis с установленной конфигурацией для 24 x 2,5" отсека.
• Два блока питания PWS-609P-1R2 по 600W/650W.
• Контрольная плата CSE-PTJBOD-CB3 с IPMI remote on/off.
• Кабели и компоненты внутренней разводки, вентиляторы, корзины и элементы фронтальной панели.
• Монтажный комплект rail set и rail screw bag.

Логистические данные

• Масса нетто: 31 lb (14,06 kg).
• Масса брутто: 61 lb (27,67 kg).
• Размер упаковки: 26,7 x 11,4 x 34,5 дюйма (678 x 290 x 876 mm).

Упаковка и маркировка

• Цвет корпуса: Black.
• SKU продукта: CSE-216BE1C-R609JBOD.
• Маркировка модели и перечень компонентов подтверждены для данного шасси.
