JBOD шасси Supermicro SC836BE1C-R1K03JBOD (СУПЕРМИКРО)

Основная информация о JBOD шасси Supermicro

Supermicro SC836BE1C-R1K03JBOD - это 3U JBOD storage chassis для построения систем хранения данных высокой плотности. Корпус рассчитан на установку до 16 накопителей формата 3.5 дюйма с горячей заменой и ориентирован на задачи резервного копирования в облаке, репликации данных и архивного хранения. Конструкция шасси сочетает внутреннюю компоновку для дисковых корзин, систему охлаждения и средства удаленного контроля, что делает его удобной основой для специализированных хранилищ на базе SAS.

Функциональные возможности CSE-836BE1C-R1K03JBOD

Модель поддерживает single-expander backplane и работу с SAS3/SATA3 накопителями, обеспечивая пропускную способность 12 Gb/s. В шасси предусмотрены 4 порта Mini-SAS HD для внутреннего и внешнего каскадирования, а также IPMI-порт для удаленного включения и выключения питания и мониторинга системы. Поддержка NTP помогает синхронизировать время, а резервная батарея RTC повышает устойчивость служебных функций.

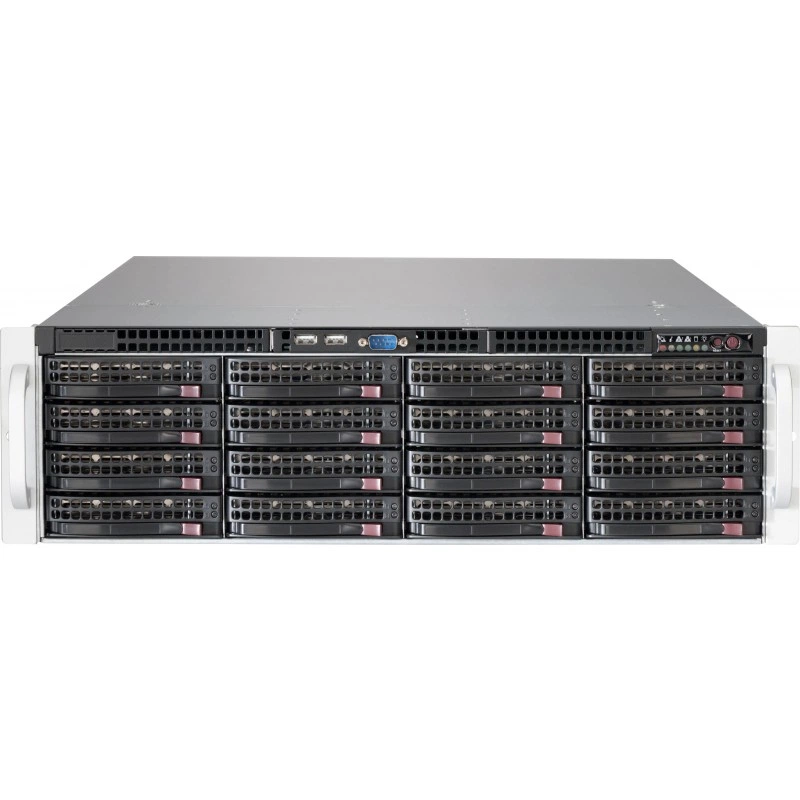

• 16 отсеков для 3.5" HDD с горячей заменой.
• Совместимость с SAS3 и SAS2 HDD, а также SAS3/SATA3 HDD/SSD.
• 4 порта Mini-SAS HD для каскадирования и построения высокодоступных конфигураций.
• Удаленный доступ к базовым функциям через IPMI.
• Резервируемая схема питания 1+1.
• Титановые источники питания с эффективностью 96%.
• Система охлаждения с горячезаменяемыми вентиляторами.

Технические особенности

Форм-фактор шасси - 3U JBOD storage chassis. Габариты корпуса составляют 5.2" x 17.2" x 25.5", что соответствует 132 x 437 x 647 мм. Масса нетто - 36 lbs (16.33 kg), масса брутто - 75 lbs (34.02 kg). Упаковка имеет размеры 26.6" x 13" x 39.9", или 676 x 330 x 1013 мм. Доступный цвет - черный.

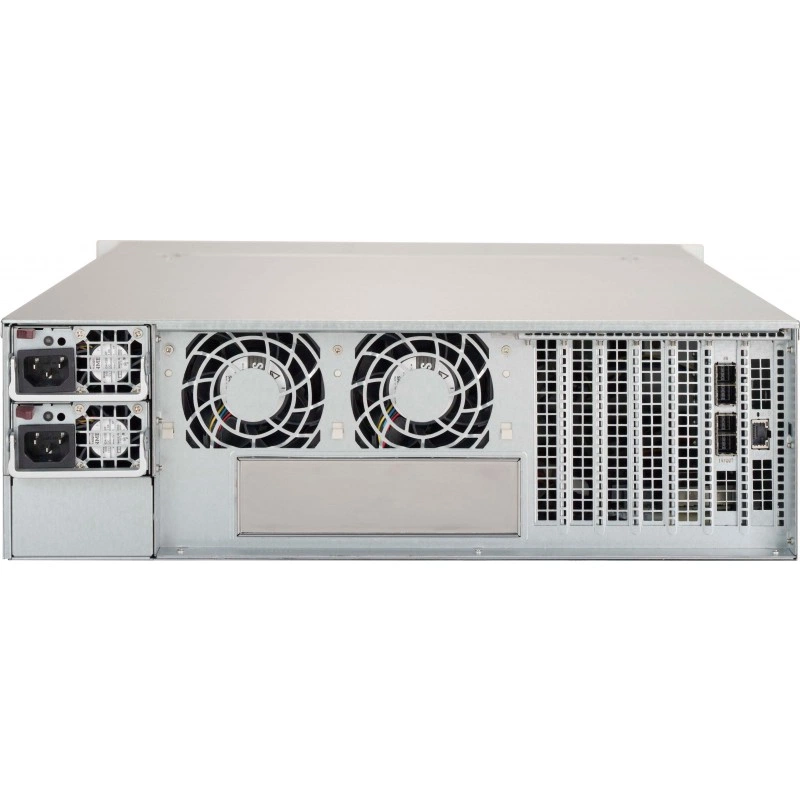

Система хранения использует 16-портовый 3U SAS3 12Gbps single-expander backplane с поддержкой до 16 накопителей 3.5-inch SAS3/SATA3 HDD/SSD. Для подключения и совместимости с контроллерами указаны модели AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E и AOC-SAS3-9580-8I8E. Внутри используются 2x 8cm hot-swap exhaust fan(s) с air shroud и 3x 8cm hot-swap redundant PWM cooling fan(s), а также 1x IPMI port и 1 Network activity LED.

Блок питания выполнен как 1U 800/1000W Redundant Titanium Single Output Power Supply W/PMbus. Эффективность блока питания - 96%. Выходная мощность составляет 800 W при входе 100-127 Vac, 1000 W при 200-240 Vac и 1000 W при 200-240 Vdc. Диапазон частоты входного AC - 50-60 Hz. Выходной тип - Gold Finger (19 Pair Connector). Параметры линии +12V: Max 66.7A / Min 0A при 100-127 Vac, Max 83A / Min 0A при 200-240 Vac и Max 83A / Min 0A при 200-240 Vdc.

Рабочие условия системы включают температуру 5°C - 35°C и относительную влажность 8% - 90% без конденсации. Для хранения и нерабочего состояния указаны температура -40°C - 70°C и относительная влажность 5% - 95% без конденсации. Производитель рекомендует использовать validated drives для оптимальной производительности и качества.

Применение

Шасси применяется в системах cloud backup, data replication и high density archive storage. Оно подходит для сборки JBOD-массивов, в которых важны плотность размещения дисков, каскадирование по Mini-SAS HD и удаленный мониторинг состояния. Такой корпус используют как основу для корпоративных хранилищ, где требуется резервирование питания, интенсивный поток данных и удобное обслуживание накопителей.

Совместимость

Для данной модели подтверждена совместимость с SAS HBA и RAID-контроллерами серий AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E и AOC-SAS3-9580-8I8E. Также рекомендуется использовать validated HDD от Supermicro для достижения оптимальных результатов.

Монтаж и эксплуатация

Шасси рассчитано на горячую замену дисков и вентиляторов, а также на обслуживание без потери общей структуры хранилища. Наличие кнопок Power On/Off, System Reset и Unit Identification облегчает эксплуатацию, а IPMI упрощает удаленное наблюдение за системой и базовое управление питанием.

Комплектация

• 3U JBOD storage chassis.
• 16 отсеков для 3.5" hot-swap HDD.
• Блок питания с резервированием 1+1.
• Система охлаждения с горячезаменяемыми вентиляторами.
• Поддержка single-expander backplane.

Логистические данные

Масса брутто изделия составляет 75 lbs (34.02 kg), масса нетто - 36 lbs (16.33 kg). Размеры упаковки - 26.6" x 13" x 39.9", или 676 x 330 x 1013 мм.

Эксплуатационные параметры

Рабочая температура: 5°C - 35°C. Температура хранения и нерабочего состояния: -40°C - 70°C. Рабочая относительная влажность: 8% - 90% без конденсации. Нерабочая относительная влажность: 5% - 95% без конденсации.
