JBOD шасси Supermicro SC836BE2C-R1K03JBOD (СУПЕРМИКРО)

Основная информация о JBOD шасси Supermicro

Supermicro SC836BE2C-R1K03JBOD представляет собой 3U JBOD storage chassis для построения систем резервного копирования, репликации данных и высокоплотных архивных хранилищ. Корпус рассчитан на установку до 16 накопителей формата 3.5" с горячей заменой, что делает его удобной основой для емких и отказоустойчивых решений хранения данных.

Модель относится к линейке серверных шасси Supermicro и ориентирована на применение в инфраструктуре, где важны высокая плотность дисковой емкости, поддержка SAS3/SATA3 устройств, удаленный контроль и резервированное питание. Цвет исполнения - черный.

Функциональные возможности CSE-836BE2C-R1K03JBOD

Шасси оснащено двойной expander backplane архитектурой с поддержкой 12 Gb/s SAS3, что обеспечивает работу с высокой пропускной способностью и повышает гибкость подключения накопителей. Предусмотрено 8 портов Mini-SAS HD для внутренних и внешних каскадных схем, а также поддержка квалифицированных SAS HBA и RAID-контроллеров Supermicro.

Для удаленного управления и базового системного мониторинга предусмотрен интерфейс IPMI. В конфигурации также используются резервированные охлаждающие вентиляторы и блоки питания класса Titanium с эффективностью 96%, что помогает поддерживать стабильную работу в условиях длительной нагрузки.

Конструкция шасси включает кнопки питания, перезагрузки и идентификации устройства, а также сетевой индикатор активности. Такое исполнение удобно для интеграции в стойку и обслуживания в дата-центре.

Технические особенности

• Форм-фактор: 3U JBOD storage chassis.

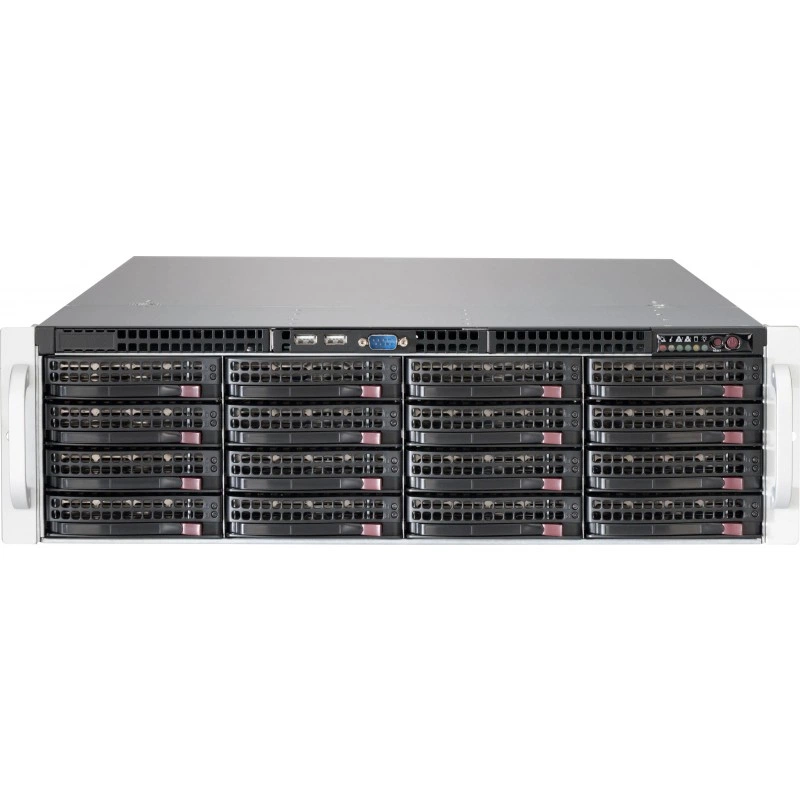

• Отсеки: 16 x 3.5" hot-swap HDD bay для JBOD-решений.
• Backplane: 16-Port 3U SAS3 12Gbps dual-expander backplane.
• Поддержка носителей: до 16 x 3.5-inch SAS3/SATA3 HDD/SSD.
• Ограничение по резервированию: secondary expander port подключается только к dual-port SAS устройствам; для single-port SATA резервирование через этот порт недоступно.

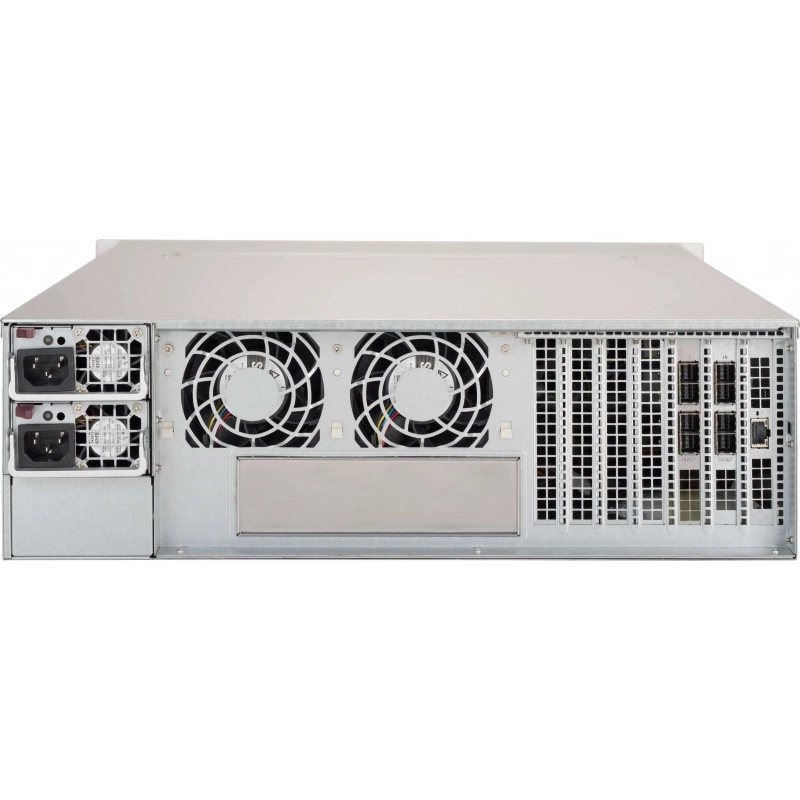

• Охлаждение: 2 x 8 cm hot-swap exhaust fan(s) с air shroud и 3 x 8 cm hot-swap redundant PWM cooling fan(s).
• Системный мониторинг: IPMI.
• Питание: 1U 800/1000W redundant titanium single output power supply with PMbus.
• Эффективность блока питания: 96%.
• Выходная мощность: 800 W при 100-127 Vac, 1000 W при 200-240 Vac и 1000 W при 200-240 Vdc.
• Частота входного AC: 50-60 Hz.
• Выходной тип БП: Gold Finger (19 Pair Connector).
• Линия +12V: до 66.7 A при 100-127 Vac, до 83 A при 200-240 Vac и 200-240 Vdc.
• Габариты шасси: 5.2" x 17.2" x 25.5" (132 x 437 x 647 mm).
• Масса нетто: 36 lbs (16.33 kg).
• Масса брутто: 75 lbs (34.02 kg).
• Размеры упаковки: 26.6" x 13" x 39.9" (676 x 330 x 1013 mm).
• Рабочая температура: 5°C - 35°C.
• Температура хранения/нерабочего состояния: -40°C - 70°C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении/нерабочем состоянии: 5% - 95% без конденсации.
• Комплект совместимых контроллеров: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.

Применение

Шасси подходит для систем cloud backup, data replication и high density archive storage. Оно рассчитано на интеграцию в серверные и инфраструктурные решения, где требуется большое количество 3.5" дисков, поддержка SAS3/SATA3, резервирование питания и возможность удаленного контроля.

Совместимость

Для оптимальной работы рекомендованы validated drives Supermicro. В числе подтвержденных совместимых контроллеров указаны AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E и AOC-SAS3-9580-8I8E. Внутренние и внешние каскадные схемы реализуются через Mini-SAS HD порты.

Монтаж и эксплуатация

Шасси выполнено в форм-факторе 3U и предназначено для установки в серверную инфраструктуру с упором на обслуживание и замену накопителей без остановки системы. Наличие hot-swap отсеков, резервированных вентиляторов и резервированного блока питания повышает удобство эксплуатации в дата-центре.

Ограничения и условия использования

При использовании secondary expander port требуется dual-port SAS устройство. Для single-port SATA накопителей резервирование через этот порт не поддерживается. Рабочий диапазон температуры и влажности необходимо соблюдать в пределах, указанных для системного окружения.

Упаковка и маркировка

Для транспортировки и хранения подтверждены габариты упаковки 26.6" x 13" x 39.9" и масса брутто 75 lbs. Основной SKU изделия - CSE-836BE2C-R1K03JBOD, а номер модели/идентификатор текущего товара - SC836BE2C-R1K03JBOD.
