JBOD шасси Supermicro SC836BE2C-R609JBOD (СУПЕРМИКРО)

Основная информация о JBOD шасси Supermicro

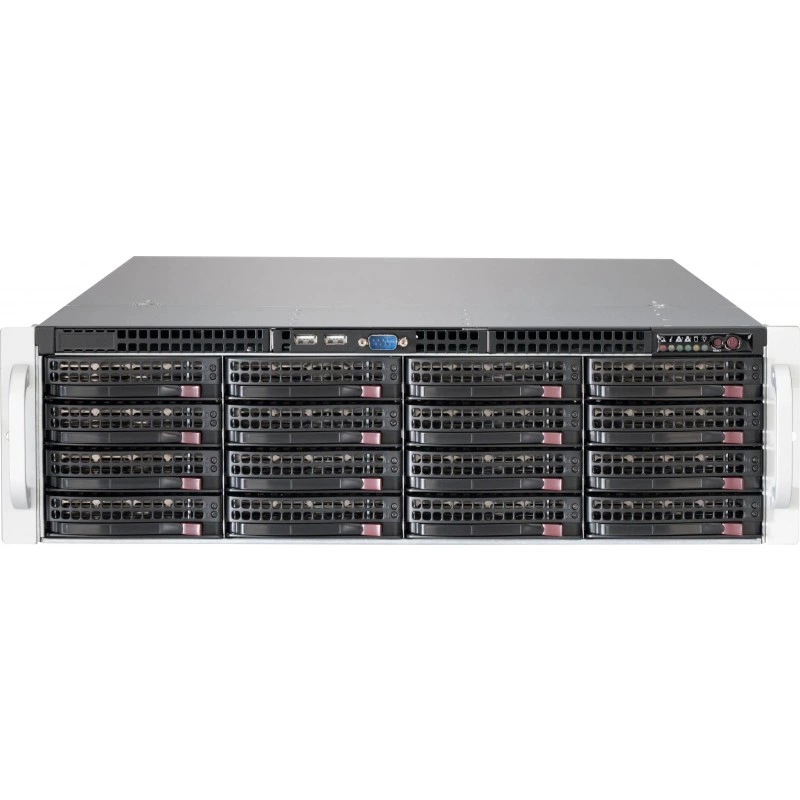

Supermicro SC836BE2C-R609JBOD представляет собой 3U JBOD storage chassis для построения хранилищ резервного копирования, репликации данных и высокоплотного архивного хранения. Конструкция рассчитана на 16 накопителей формата 3,5 дюйма с горячей заменой и ориентирована на использование в системах, где важны высокая емкость, надежность подключения и удобство обслуживания. Корпус выполнен в черном цвете, а его габариты и масса позволяют учитывать изделие при проектировании стойки, транспортировке и размещении в серверной инфраструктуре.

Функциональные возможности CSE-836BE2C-R609JBOD

Модель поддерживает организацию JBOD-хранилища с dual-expander backplane, что дает возможность подключать SAS3/SATA3 накопители и строить конфигурации с высокой доступностью. Для подключения предусмотрены 8 портов Mini-SAS HD, рассчитанных на внутреннее или внешнее каскадирование и работу в сценариях с повышенными требованиями к пропускной способности и отказоустойчивости. На фронтальной панели доступны кнопки питания, сброса и идентификации узла, а также индикатор сетевой активности. Для удаленного контроля предусмотрен интерфейс IPMI, а синхронизация времени реализуется через NTP с резервным питанием RTC-батареи.

Система охлаждения построена на наборе горячезаменяемых вентиляторов, а питание реализовано через резервируемые блоки питания класса Platinum с заявленной эффективностью 94%. В списке совместимых контроллеров указаны платы серии AOC-SAS3, включая варианты RAID-контроллера и Host Bus Adapter, что упрощает интеграцию в существующую инфраструктуру хранения. Для корректной работы производитель рекомендует использовать проверенные накопители Supermicro.

Технические особенности

• Форм-фактор: 3U JBOD storage chassis.
• Слоты под накопители: 16 x 3,5" hot-swap HDD bay.
• Backplane: 16-port 3U SAS3 12Gbps dual-expander backplane.
• Поддержка накопителей: до 16 x 3,5" SAS3/SATA3 HDD/SSD.

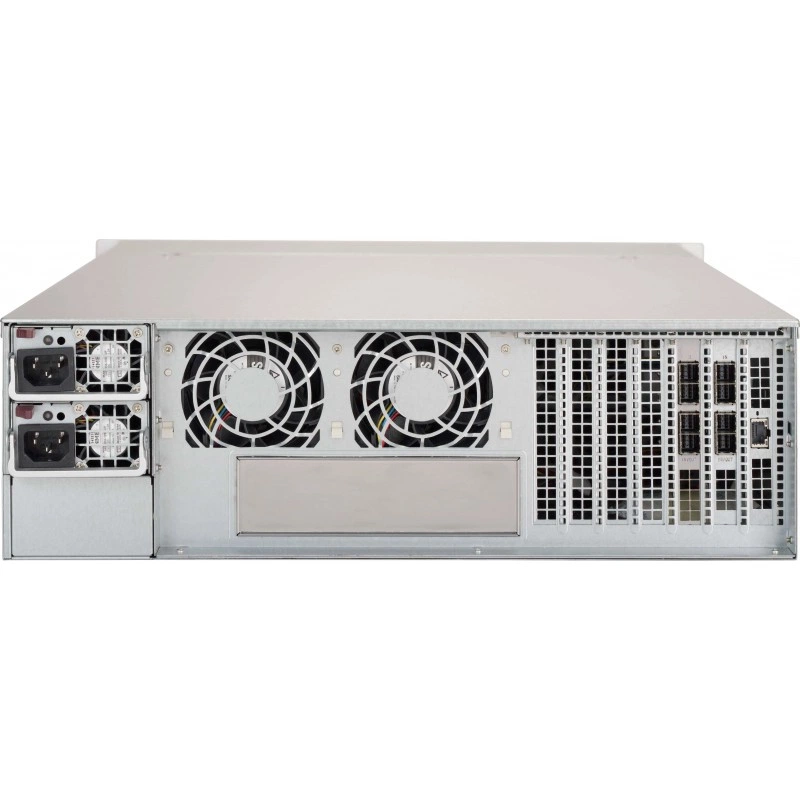

• Интерфейсы подключения: 8 x Mini-SAS HD ports.
• Удаленный мониторинг: IPMI.
• Охлаждение: 2 x 8 cm hot-swap exhaust fan(s) и 3 x 8 cm hot-swap redundant PWM cooling fan(s).
• Блок питания: 600W / 650W 1U Redundant Power Supply.
• Эффективность БП: 94%.
• Параметры питания: 650W при 200-240Vac, 600W при 100-127Vac, 650W при 200-240Vdc.
• Частота входного AC: 50-60 Hz.
• Размеры изделия: 5,2" x 17,2" x 25,5"; 132 x 437 x 647 mm.
• Масса нетто: 36 lbs / 16,33 kg.
• Масса брутто: 75 lbs / 34,02 kg.
• Упаковка: 26,6" x 13" x 39,9"; 676 x 330 x 1013 mm.
• Цвет: black.
• Совместимые контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.

Применение

Шасси применяется в системах cloud backup, data replication и high density archive storage. Оно подходит для построения JBOD-массивов в серверных и дата-центровых инсталляциях, где требуется большое количество 3,5-дюймовых накопителей, резервируемое питание, удаленный контроль и возможность каскадного расширения через Mini-SAS HD.

Совместимость

• Поддерживаются SAS3/2 HDD и SAS3/SATA3 HDD/SSD.
• Для использования рекомендованы validated drives Supermicro.
• В списке квалифицированных решений указаны контроллеры AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E и AOC-SAS3-9580-8I8E.

Монтаж и эксплуатация

• Конструкция рассчитана на установку в 3U стойку.
• Накопители и вентиляторы горячезаменяемые.
• Поддерживается удаленное включение и выключение питания, а также системный мониторинг через IPMI.
• Рабочий диапазон температуры: 5 °C - 35 °C.
• Температура хранения и транспортировки: -40 °C - 70 °C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении: 5% - 95% без конденсации.

Упаковка и маркировка

Изделие поставляется в упаковке размером 676 x 330 x 1013 mm. Заявленная масса брутто составляет 34,02 kg, что следует учитывать при приемке, складской обработке и логистике.
