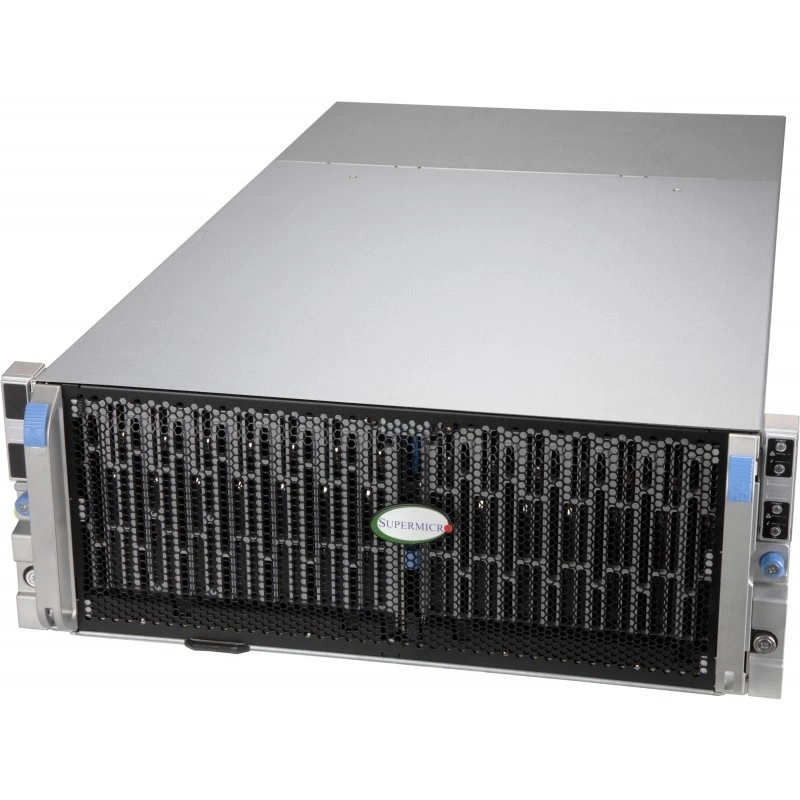

JBOD шасси Supermicro SC947SE1C-R1K63JBOD CSE-947SE1C-R1K63JBOD

Артикул: CSE-947SE1C-R1K63JBOD

Наличие уточняйте

JBOD шасси Supermicro SC947SE1C-R1K63JBOD CSE-947SE1C-R1K63JBOD

Name: JBOD шасси Supermicro SC947SE1C-R1K63JBOD CSE-947SE1C-R1K63JBOD
Brand: SUPERMICRO
SKU: CSE-947SE1C-R1K63JBOD
Price: 311000.00 RUB
Availability: InStock
Rating: 5 (1 reviews)

Цена последней отгрузки со склада:

311 000 ₽

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о JBOD шасси Supermicro

Supermicro SC947SE1C-R1K63JBOD представляет собой 4U шасси для систем хранения данных формата JBOD с однопутевой архитектурой. Решение рассчитано на установку до 60 накопителей с горячей заменой и обслуживанием без инструмента, а также поддерживает single canister controllers. Конструкция ориентирована на высокую плотность размещения дисков и упрощение обслуживания при эксплуатации в серверной среде.

Функциональные возможности CSE-947SE1C-R1K63JBOD

Шасси поддерживает 60 3.5" горячезаменяемых HDD с верхней загрузкой и интерфейсом SAS3 12 Gb/s, а также совместимость с SAS/SATA дисковыми отсеками. Для подключения предусмотрены 6 портов SAS3.0 IO MiniSAS HD на узел и отдельный порт IPMI RJ45 для управления. Поддерживается протокол удаленного управления Redfish, а также сервисы SCSI Enclosure Services SES-4. Для охлаждения применяются 6 горячезаменяемых вентиляторов PWM типоразмера 8 см. В конструкции используется резервированный блок питания Titanium 1600 W, а эффективность питания указана на уровне 94%.

Технические особенности

Форм-фактор: 4U.
Размеры: высота 6.96" (177 mm), ширина 17.6" (447 mm), глубина 32" (813 mm).
Масса нетто: 107 lbs (48.53 kg).
Масса брутто: 170 lbs (77.11 kg).
Цвет: черный.
Отсеки: 60x 3.5"/2.5" hot-swap SAS/SATA drive bay with SES4.
Интерфейсы: 1x IPMI LAN, 6x SFF-8644 Mini SAS HD.
Совместимые контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
Мониторинг: IPMI.
Условия эксплуатации: рабочая температура 5°C - 35°C, влажность 8% - 90% без конденсации.
Условия хранения/нерабочие условия: температура -40°C - 70°C, влажность 5% - 95% без конденсации.
Параметры питания: вход 100 - 127 Vac дает до 1000 W, вход 200 - 240 Vac дает до 1600 W, частота 50 - 60 Hz.
Компоновка и обслуживание: hot-swappable tool-less modular design for easy service and maintenance.

Применение

Шасси подходит для построения серверных и стоечных систем хранения данных, JBOD-узлов, топлоад-конфигураций и инфраструктуры, где важны высокая плотность накопителей, доступ к дискам без инструмента, удаленное управление и резервирование питания. Конструкция также рассчитана на применение в средах с требованиями к сервисопригодности и контролю состояния дисковых подсистем.

Совместимость

Поддерживаются single canister controllers.
Указана совместимость с контроллерами AOC-SAS3-9500-8E, AOC-SAS3-9500-16E и AOC-SAS3-9580-8I8E.
Заявлены JBOD I/O board, IPMI control board, SAS3 expander module и backplane-компоненты для CSE-947H/CSE-947.
Для валидации конфигураций требуется заполнение минимум 25% доступных накопителей валидированными дисками Supermicro.

Монтаж и эксплуатация

Корпус выполнен в модульной hot-swappable конструкции с обслуживанием без инструмента.
Вентиляторы и блок питания выполнены в резервируемом исполнении.
Поставляемая платформа рассчитана на эксплуатацию в диапазоне влажности и температуры, указанном в спецификации.

Ограничения и условия использования

Для system validation and quality assurance необходимо, чтобы минимум 25% доступных дисков были установлены с validated Supermicro drives.
Для подбора валидированных HDD рекомендуется обращение к представителю Supermicro.

Комплектация

Шасси Supermicro SC947SE1C-R1K63JBOD.
Модульные компоненты топлоад JBOD-платформы согласно спецификации.

Логистические данные

Размеры паллетированной упаковки: 35.82" (805 mm) x 29.92" (755 mm) x 53.15" (1135 mm).
Размер упаковки: N/A.
Масса брутто: 170 lbs (77.11 kg).

Упаковка и маркировка

Исполнение: black.
Идентификатор изделия: CSE-947SE1C-R1K63JBOD.

Технические характеристики CSE-947SE1C-R1K63JBOD

Идентификаторы

SKU: CSE-947SE1C-R1K63JBOD
Артикул производителя: CSE-947SE1C-R1K63JBOD

Бренд: Supermicro
Модель: CSE-947SE1C-R1K63JBOD

Комплектация

Комплект поставки: MCP-220-94710-0N, MCP-240-94709-0N, MCP-270-94702-0N, MCP-120-94705-0N, MCP-120-94706-0N, MCP-320-94703-0N

Логистика и упаковка

Упаковка: Packaging (W x H x L): N/A, Palletized Packing (W x H x L): 35.82" (805 мм) x 29.92" (755 мм) x 53.15" (1135 мм)

Монтаж и установка

Фронтальная панель: Power On/Off button, Unit Identification (UID) button, HDD activity LED, 1 Network activity LEDs, System Information LED, Unit Identification (UID) LED, Power LED

Назначение и классификация

Тип товара: JBOD-шасси

Накопители и хранение данных

Дисковые отсеки: 60 x 3.5"/2.5" hot-swap SAS/SATA drive bay with SES4
Количество отсеков: 60
Поддержка SAS: SAS3 12 Гбит/с
Поддержка интерфейса накопителей: SAS / SATA
Поддержка контроллеров: single canister controllers

Поддержка накопителей: SAS3 12 ГБ/s, hot-swappable HDD
Порты SAS на узел: 6x SAS3.0 IO ports (MiniSAS HD) per node
Состав backplane: Midplane for topload CSE-947 60/90-bay SBB/Twin/single-node system, Adapter board between Expander and HDD BPN for CSE-947H, IPMI control board for CSE-947H top-load 60/90-bay JBOD, 15-Port HDD Backplane for CSE-947H 60/90-bay top load chassis/server, JBOD I/O board for CSE-947H top-load 60/90-bay JBOD unit, SAS3 expander module for top-load 60/90-bay single/twin/SBB CSE-947 project
Тип отсеков: 3.5" / 2.5" hot-swap SAS / SATA drive bay with SES4
Требование к валидации дисков: Минимум 25% доступных дисков должны быть заполнены validated Supermicro drives для system validation and quality assurance

Охлаждение и вентиляция

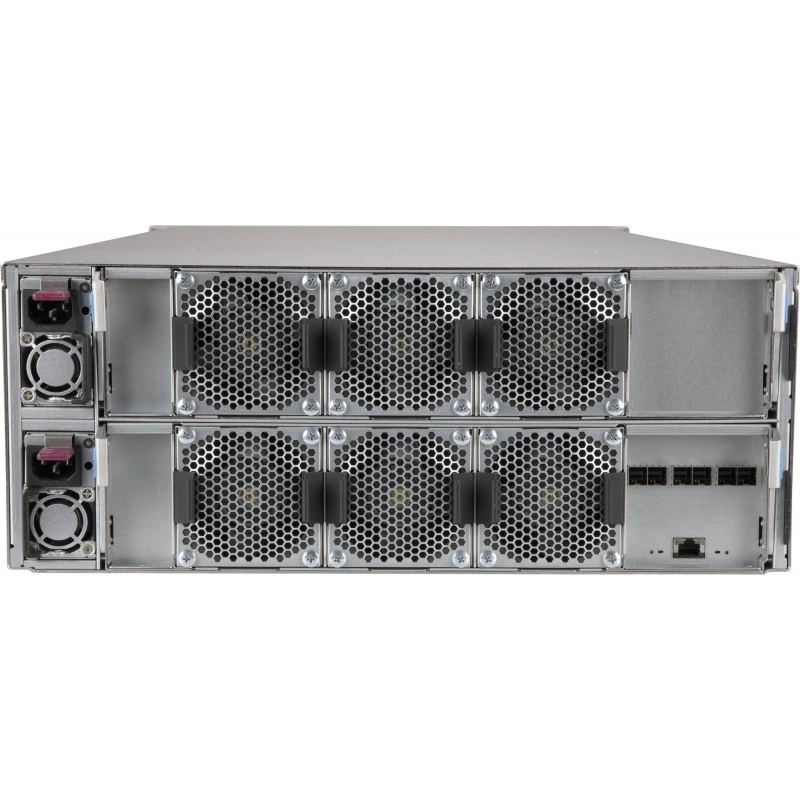

Вентиляторы: 6 x 8 см hot-swap redundant PWM cooling fan(s)

Охлаждение: 6 x 8 см hot-swap PWM вентиляторов

Питание

Выходная мощность: 1000 Вт with Input 100 - 127Vac, 1600 Вт with Input 200 - 240Vac
Выходная мощность при 100 - 127 В: 1000 Вт
Выходная мощность при 200 - 240 В: 1600 Вт

Мощность БП: 1600 Вт
Частота питания: 50 - 60 Гц
Эффективность блока питания: 94%

Подключение и интерфейсы

Интерфейсы подключения: 1x IPMI LAN, 6x SFF-8644 Mini SAS HD
Подключение к хосту: 6 x SFF-8644 Mini SAS HD

Управляющий порт: 1 x IPMI LAN

Размеры и физические параметры

Вес брутто: 77.11 кг
Вес нетто: 48.53 кг
Высота: 177 мм

Глубина: 813 мм
Форм-фактор: 4U
Ширина: 447 мм

Сертификация и стандарты

Покрытие и соответствие: RoHS

Совместимость

Совместимые контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E

Управление и удаленный доступ

Управление: IPMI, Redfish, SCSI Enclosure Services SES-4

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C

Функции и возможности

Поддержка hot-swap: Да

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Зоя Шуйская14.05.2026

5/5

Нужна была дисковая полка под архив и резервные копии, взяли Supermicro SC947SE1C-R1K63JBOD. 60 отсеков и модульная конструкция сильно упростили ввод в работу: поставили, подключили контроллер и начали заполнять дисками по мере необходимости. Для хранения больших объемов данных вариант оказался очень практичным, особенно когда требуется быстрый доступ к заменам.

Плюсы товара

стабильная работа под нагрузкой

0 0

Вопросы о товаре

Что нужно проверить, чтобы правильно подключить JBOD к хосту через SAS и не ошибиться с количеством интерфейсов?

На узел предусмотрены 6 SAS3.0 IO портов MiniSAS HD (SFF-8644), поэтому при проектировании нужно заложить нужное число кабельных линий к контроллеру(ам).

Какие требования по дискам есть для system validation и почему это важно до запуска проекта?

Для system validation и QA минимум 25% доступных накопителей должны быть заполнены validated Supermicro drives, иначе сборка может не пройти квалификацию.

Как однопутевая архитектура и single canister controllers отражаются на выборе контроллера и схеме подключения?

Шасси рассчитано на single-path и single canister controllers, поэтому при подборе контроллера и топологии стоит учитывать однопутевую схему вместо dual-path.

Если интегрировать управление в корпоративный OOB-контур, какие протоколы и сервисы поддержки предусмотрены на шасси?

Есть IPMI (dedicated IPMI RJ45) и поддержка Redfish OOB, а также SCSI Enclosure Services SES-4 для мониторинга состояния enclosure.

Какие ограничения по среде эксплуатации нужно учесть, чтобы избежать сбоев при длительной работе в стойке?

Рабочая температура указана 5–35°C, рабочая влажность 8–90% без конденсации; для хранения допускаются -40–70°C и 5–95% без конденсации.
