JBOD шасси Supermicro SC947HE1C-R2K05JBOD CSE-947HE1C-R2K05JBOD

Артикул: CSE-947HE1C-R2K05JBOD

Наличие уточняйте

JBOD шасси Supermicro SC947HE1C-R2K05JBOD CSE-947HE1C-R2K05JBOD

Name: JBOD шасси Supermicro SC947HE1C-R2K05JBOD CSE-947HE1C-R2K05JBOD
Brand: SUPERMICRO
SKU: CSE-947HE1C-R2K05JBOD
Price: 228000.00 RUB
Availability: InStock
Rating: 4 (1 reviews)

Цена последней отгрузки со склада:

228 000 ₽

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о JBOD шасси Supermicro

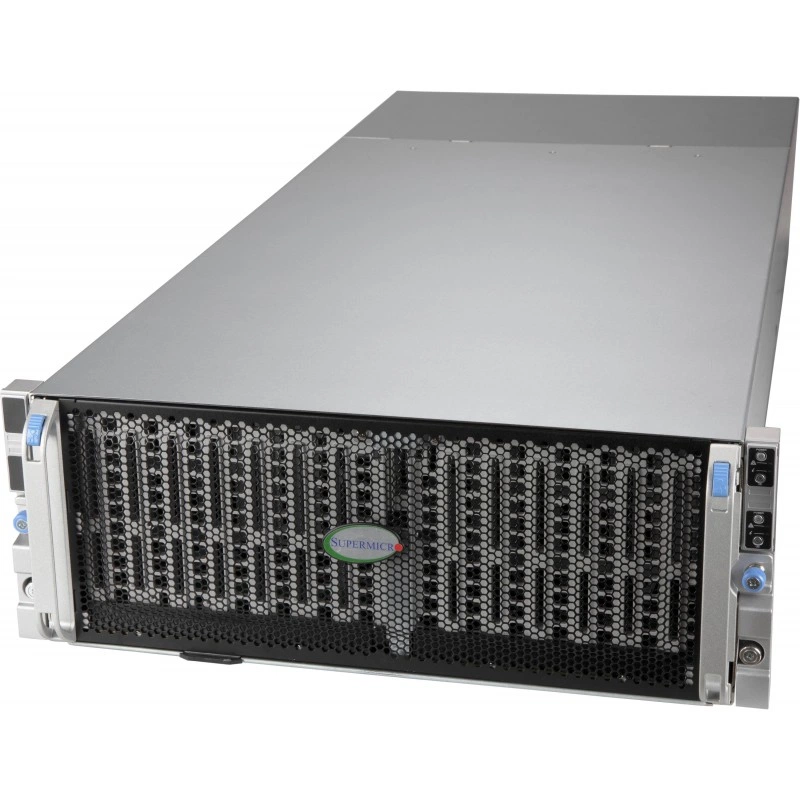

Supermicro SC947HE1C-R2K05JBOD представляет собой 4U rackmount top-load JBOD storage enclosure для построения массивов хранения с высокой плотностью накопителей. Корпус ориентирован на эксплуатацию в составе систем хранения данных и поддерживает подключение и обслуживание большого количества дисков в едином шасси. Конструкция рассчитана на удобный доступ к узлам, сервисное обслуживание без применения специальных инструментов и работу в составе конфигураций, где важны надежность питания, охлаждения и мониторинга.

Модель относится к семейству 4U chassis и использует single-path storage enclosure с single canister controllers и field serviceable tray. Для управления и контроля предусмотрены Dedicated IPMI RJ45 management port, поддержка Redfish OOB management protocol и SCSI Enclosure Services SES-4. Важной особенностью является поддержка горячей замены накопителей и модульная конструкция, рассчитанная на упрощение обслуживания и эксплуатации.

Функциональные возможности CSE-947HE1C-R2K05JBOD

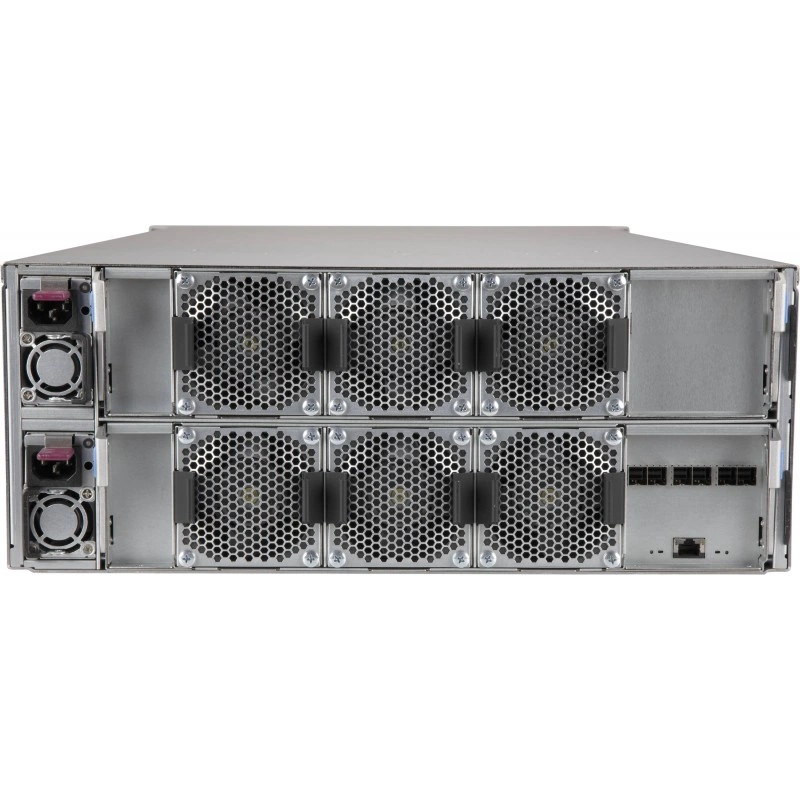

Шасси поддерживает до 90 hot-swappable HDD формата 3.5"/2.5" с интерфейсами SATA 6Gb/s и SAS3 12Gb/s при top-loading установке. Также реализованы 6 SAS3.0 IO ports с разъемами MiniSAS HD/SFF-8644, что делает корпус удобной платформой для подключения внешней SAS-инфраструктуры. Для охлаждения используются 6 hot-swap redundant PWM fan(s) размером 8 см, а питание обеспечивается redundant Titanium AC power supply мощностью 2000 W с сертификатом 96% efficiency.

В составе фронтальной панели предусмотрены кнопки Power On/Off, System Reset и Unit Identification, а также светодиодная индикация HDD activity, network activity, system information, UID и power. Такая компоновка упрощает контроль состояния шасси и обслуживание в стойке.

Технические особенности

Форм-фактор: 4U Rackmount Top-Load JBOD Storage Enclosure.
Габариты: 6.96" x 17.6" x 43.3" (177 x 447 x 1099 мм).
Масса нетто: 130 lbs (58.97 kg).
Масса брутто: 225 lbs (102.06 kg).
Цвет корпуса: Black.
Пакетная транспортная упаковка: 35.82" x 29.92" x 53.15" (910 x 755 x 1345 мм) для palletized packing.
Рабочая температура: 5°C - 35°C.
Температура хранения: -40°C - 70°C.
Рабочая влажность: 8% - 90% без конденсации.
Влажность хранения: 5% - 95% без конденсации.
Питание: 1U 2000W Redundant Titanium AC Power supply, CRPS.
Диапазоны выходной мощности: 1000W при 100 - 120Vac, 1800W при 200 - 220Vac, 1980W при 220 - 230Vac, 2000W при 200 - 240Vac и 2000W при 230 - 240Vac.
Частота сети переменного тока: 50 - 60 Hz.
Компоновка накопителей: 90x 3.5"/2.5" hot-swap SAS drive bay with SES3.
Совместимые SAS controllers: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
Охлаждение: 6x 8cm hot-swap redundant PWM cooling fan(s).
Мониторинг: IPMI.
Поддерживаемые элементы backplane и enclosure: Midplane for topload CSE-947 60/90-bay SBB/Twin/single-node, Adapter board between Expander and HDD BPN for CSE-947H, IPMI control board for CSE-947H top-load 60/90-bay JBOD, 15-Port HDD Backplane for CSE-947H 60/90-bay top load chassis/server, JBOD I/O board for CSE-947H top-load 60/90-bay JBOD unit, SAS3 expander module for top-load 60/90-bay single/twin/SBB CSE-947 project.

Шасси предназначено для построения систем хранения данных, JBOD-массивов и конфигураций, где требуется высокая плотность дисков, внешнее SAS-подключение, сервисопригодность и централизованный мониторинг. Корпус подходит для использования в стойках и серверных помещениях, где важны охлаждение, резервирование питания и удобство технического обслуживания. Для system validation и quality assurance требуется, чтобы не менее 25% доступных дисков были заполнены validated Supermicro drives.

Применение

Модель используется в системах хранения данных, JBOD-инфраструктуре, серверных стойках и корпоративных средах, где необходима плотная компоновка дисков, hot-swap обслуживание, управление по IPMI и поддержка SAS3 подключений. Шасси подходит для развертывания внешних массивов хранения и сценариев, где важны модульность, резервирование и удобство эксплуатации.

Совместимость

Поддержка накопителей 3.5" и 2.5".
Поддержка интерфейсов SATA 6Gb/s и SAS3 12Gb/s.
Поддержка подключений через MiniSAS HD / SFF-8644.
Совместимость с SAS-контроллерами AOC-SAS3-9500-8E, AOC-SAS3-9500-16E и AOC-SAS3-9580-8I8E.
Поддержка SES-4 и IPMI для мониторинга и управления.

Монтаж и эксплуатация

Шасси выполнено в 4U rackmount исполнении и рассчитано на top-load компоновку. Hot-swap конструкция накопителей и вентиляторов упрощает обслуживание без длительного простоя. Модульное исполнение и field serviceable tray обеспечивают удобство сервисных работ в составе серверной инфраструктуры.

Ограничения и условия использования

Для system validation и quality assurance требуется заполнить минимум 25% доступных отсеков validated Supermicro drives.
Рабочая температура ограничена диапазоном 5°C - 35°C.
Хранение допускается в диапазоне -40°C - 70°C.
Работа возможна при влажности 8% - 90% без конденсации.
Хранение возможно при влажности 5% - 95% без конденсации.

Комплектация

JBOD storage enclosure в исполнении SC947HE1C-R2K05JBOD.
Редундантный блок питания Titanium AC 2000W.
Система охлаждения с 6 hot-swap PWM вентиляторами.
Фронтальная панель с органами управления и индикацией.

Логистические данные

Вес нетто: 58.97 kg.
Вес брутто: 102.06 kg.
Паллетная упаковка: 910 x 755 x 1345 мм.

Упаковка и маркировка

Пакетная упаковка указана как N/A.
Корпус выполнен в черном цвете.

Технические характеристики CSE-947HE1C-R2K05JBOD

Идентификаторы

SKU: CSE-947HE1C-R2K05JBOD
Артикул производителя: CSE-947HE1C-R2K05JBOD

Бренд: Supermicro
Модель: CSE-947HE1C-R2K05JBOD

Комплектация

Комплект поставки: Корпус, модули охлаждения, блоки питания, задняя и внутренняя модульная часть, контроллеры и платы хранения по конфигурации платформы

Мониторинг и индикация

Индикаторы фронтальной панели: HDD activity, Network activity, System Information, UID, Power
Кнопки фронтальной панели: Power On/Off, System Reset, UID

Мониторинг: IPMI

Назначение и классификация

Назначение: Хранилище JBOD для высокодоступных систем
Платформа: CSE-947H / CSE-947 60/90-bay top-load

Тип товара: JBOD-шасси

Накопители и хранение данных

Количество отсеков: 90
Отсеки для дисков: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E
Поддерживаемые накопители: 3.5"/2.5" hot-swap SAS3 12 ГБ/s HDD

Поддержка контроллеров: 2 canister controllers, 1+1 redundant
Совместимые контроллеры SAS: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E
Тип архитектуры: Dual-Path Storage Enclosure

Охлаждение и вентиляция

Вентиляторы: 6 x 8 см hot-swap redundant PWM cooling fan(s)

Питание

Выходная мощность при 100-120Vac: 1000 Вт
Выходная мощность при 200-220Vac: 1800 Вт
Выходная мощность при 200-240Vac: 2000 Вт
Выходная мощность при 220-230Vac: 1980 Вт
Выходная мощность при 230-240Vac: 2000 Вт

Конфигурация БП: 50-60Hz
Мощность БП: Redundant Titanium 2000 Вт AC Power supply, CRPS
Частота AC: 50-60Hz
Эффективность блока питания: 96%

Подключение и интерфейсы

Порт управления: Dedicated IPMI RJ-45 management port

Порты IO на узел: 6x SAS3.0 IO ports MiniSAS HD / SFF-8644

Размеры и физические параметры

Вес брутто: 225 lbs (102.06 кг)
Вес нетто: 130 lbs (58.97 кг)
Высота: 6.96" (177 мм)
Глубина: 43.3" (1099 мм)

Совместимость по форм-фактору: Minimum 25% of available drives populated with validated Supermicro drives
Форм-фактор: 4U Rackmount Top-Load JBOD Storage Enclosure
Ширина: 17.6" (447 мм)

Сеть и интерфейсы

Сетевые/управляющие порты: Dedicated IPMI RJ-45 management port, 6x SAS3.0 IO ports MiniSAS HD / SFF-8644

Совместимость

Требование к валидации системы: Минимум 25% доступных дисков должны быть валидированными Supermicro drives

Управление и удаленный доступ

Удаленное управление: Redfish OOB management protocol support, IPMI

Управление корпусом: SCSI Enclosure Services SES-4

Условия эксплуатации

Влажность хранения: 5% - 95% (non-condensing)
Рабочая влажность: 8% - 90% (non-condensing)

Рабочая температура: 5 °C - 35 °C (41°F - 95°F)
Температура хранения: -40 °C - 70 °C (-40°F - 158°F)

Функции и возможности

Конструкция: Hot-swappable tool-less modular design

Формат обслуживания: HDD activity, network activity, system information, UID, power

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Макар Воробьев10.12.2025

4/5

Для расширения дискового хранилища в серверной взяли Supermicro SC947HE1C-R2K05JBOD. Шасси тяжелое, но в стойку встало как положено, а подключение к SAS-контроллеру заняло меньше времени, чем обычно у таких корзин. Сейчас массив используется под резервные копии, и по обслуживанию это один из самых спокойных вариантов, что у нас были.

Плюсы товара

отличная совместимость

0 0

Вопросы о товаре

Какие условия по валидации дисков нужно заложить, чтобы система прошла запуск без неожиданной несовместимости?

Для system validation и quality assurance требуется заполнить минимум 25% доступных отсеков validated Supermicro drives. Это важно учесть в плане поставки дисков и последовательности заполнения шасси.

Как организована удаленная управляемость и какие протоколы могут быть критичны для вашей интеграции OOB?

В шасси предусмотрен Dedicated IPMI RJ-45 management port, а также поддержка Redfish OOB management protocol и SCSI Enclosure Services (SES-4). Перед внедрением проверьте, что ваша система управления поддерживает эти интерфейсы.

Какие требования по охлаждению и обслуживанию важно учесть при эксплуатации до 90 дисков в top-load конфигурации?

Корпус рассчитан на top-load и поддерживает до 90 hot-swappable отсеков. Охлаждение обеспечивается 6 hot-swap redundant PWM вентиляторами, поэтому при планировании стойки важно обеспечить достаточный airflow для плотной загрузки.

Какие ограничения по диапазону рабочих условий нужно проверить, чтобы шасси не выходило за допустимые рамки в серверной?

Рабочая температура ограничена 5–35°C, а влажность — 8–90% без конденсации. Для стабильной работы в длительных режимах важно удерживать эти условия в месте установки.

Что нужно учесть по SAS-инфраструктуре: какие IO порты и типы подключений предусмотрены для внешней связности?

Предусмотрены 6 SAS3.0 IO ports с разъемами MiniSAS HD/SFF-8644. Это означает, что вашу SAS-инфраструктуру (кабели/портовые реализации HBA) нужно планировать под MiniSAS HD/SFF-8644 и требуемое число каналов.
