Корпус 4U Supermicro CSE-946SE1C-R1K63JBOD

Основная информация о корпусе 4U Supermicro

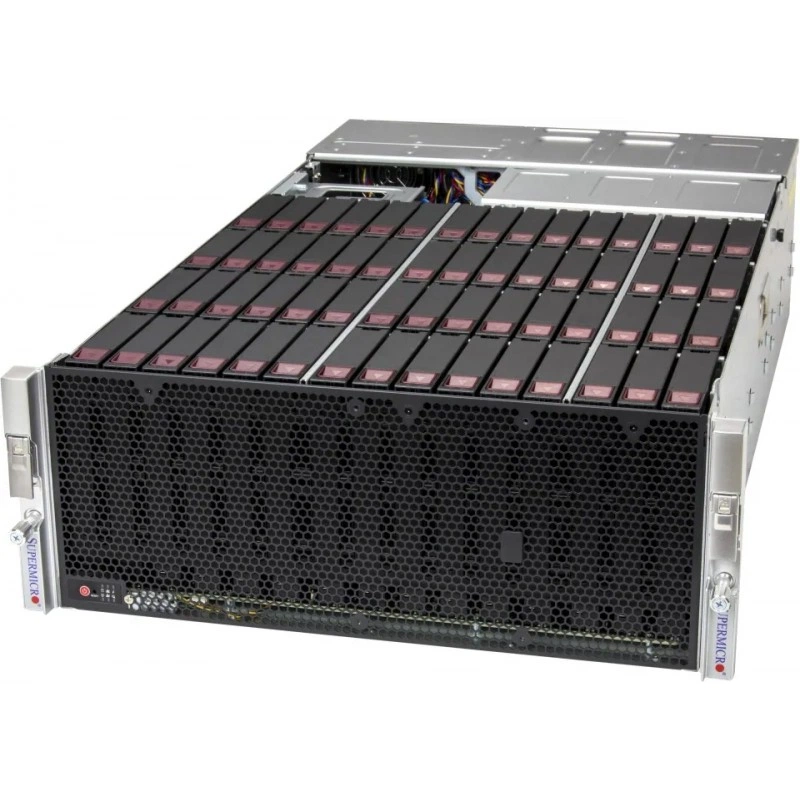

Supermicro CSE-946SE1C-R1K63JBOD - это 4U высокоплотный и высокоемкий корпус для систем хранения данных класса JBOD. Модель рассчитана на топ-загрузку накопителей и предназначена для построения массивов хранения с упором на вместимость, надежность и удобство обслуживания. Корпус поддерживает горячую замену дисков, раздельное охлаждение и удаленное управление через IPMI.

Конструкция ориентирована на использование в задачах резервного копирования, репликации данных и архивного хранения. В корпусе применяются 60 отсеков под 3.5" SAS/SATA накопители, инструментально не требующиеся салазки, индикаторы состояния накопителей и система заднего горячезаменяемого охлаждения. Поддержка внешнего и внутреннего каскадирования через Mini-SAS HD позволяет использовать решение в сценариях высокой доступности и высокой плотности хранения.

Функциональные возможности CSE-946SE1C-R1K63JBOD

Корпус обеспечивает установку большого количества дисков и рассчитан на непрерывную эксплуатацию в составе серверной инфраструктуры. Поддерживаются SAS3/SAS2 накопители со скоростью передачи до 12 Gb/s через single-expander midplane. Наличие 4 портов Mini-SAS HD SFF-8644 позволяет строить каскадные схемы подключения и организовывать резервирование путей доступа к данным. Для контроля и удаленного включения и выключения предусмотрен IPMI-порт, а также поддержка NTP для синхронизации времени.

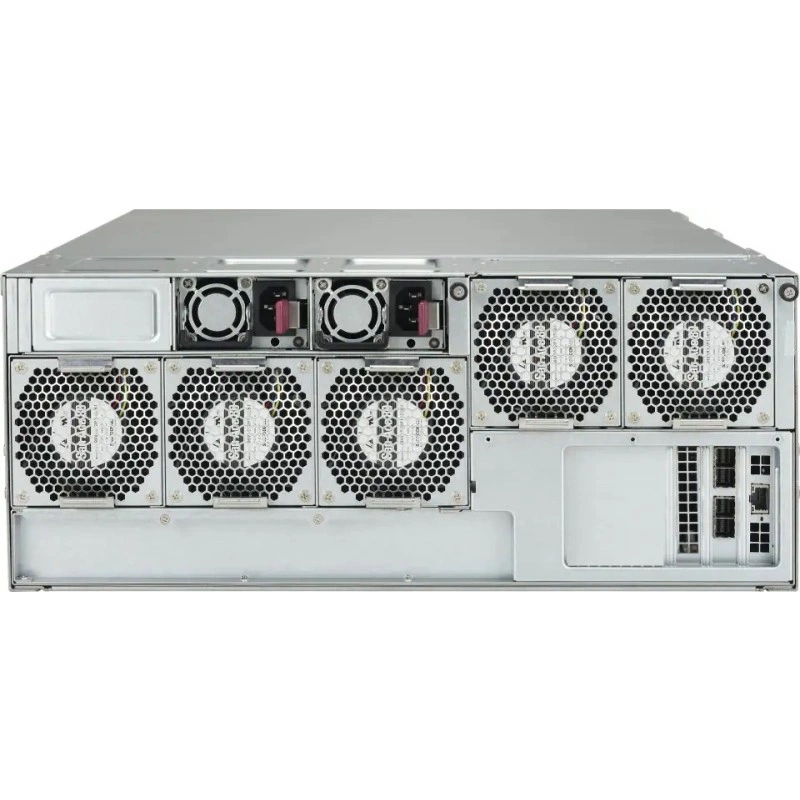

Система питания выполнена по схеме 1+1 и использует два резервируемых блока питания суммарной мощностью 1600 W с уровнем эффективности Titanium. Охлаждение обеспечивают 5 задних hot-swap вентиляторов 80 x 80 x 38 мм, рассчитанных на высокую скорость воздушного потока и обслуживание без остановки системы. Передняя панель включает кнопку питания, кнопку UID, индикаторы питания, сетевой активности, системной информации и отказа питания.

Технические особенности

• Форм-фактор: 4U.
• Размеры корпуса: высота 7" (178 мм), ширина 17.2" (437 мм), глубина 30.2" (767.08 мм); с установленным cable management arm глубина 35.2" (894 мм).
• Масса нетто: 100 lbs (45.36 kg).
• Масса брутто: 155 lbs (70.31 kg).
• Размеры упаковки: 28" (711 mm) x 33.25" (845 mm) x 42.5" (1080 mm).
• Доступный цвет: Black.
• Поддержка накопителей: 60 x 3.5" hot-swap SAS/SATA drive bay with SES3.
• Backplane: 30-Port 4U 946S Top-load SAS3 12Gbps single-expander midplane, support up to 30 x 3.5-inch SAS3/SATA3 HDD/SSD.
• Контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
• Порты: 1x IPMI LAN, 4x SFF-8644 Mini SAS HD.
• Система охлаждения: 5x 80mm rear hot-swap exhaust PWM fan(s).
• Питание: 1U 1600W redundant Power Supply.
• Эффективность БП: 94%.
• Входное напряжение: 100 - 127Vac дает 1000W; 200 - 240Vac дает 1600W.
• Частота входного переменного тока: 50 - 60Hz.
• Выходной тип питания: Backplanes (gold finger).
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения: -40°C - 60°C (-40°F - 140°F).
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность хранения: 5% - 95% без конденсации.

Конструкция корпуса включает инструментальные отсеки для дисков, индикатор активности накопителей, поддержку SES3 и задние вентиляторы hot-swap. Для управления и мониторинга используется IPMI, а также предусмотрен набор совместимых SAS HBA и RAID-контроллеров. В составе поставки и конструкции также указаны элементы шасси, кронштейны, перегородки и кабельные сборки, применяемые для построения готового серверного решения хранения.

Применение

Корпус предназначен для построения систем хранения данных, архивных массивов, решений резервного копирования и репликации. Также он подходит для сценариев, где требуется высокая плотность дисков, горячая замена накопителей, каскадирование SAS-подключений и централизованный удаленный мониторинг. Решение может использоваться в серверных стойках дата-центров, где важны масштабируемость, высокая емкость и возможность обслуживания без длительного простоя.

Совместимость

• Поддерживаемые накопители: SAS3/SATA3 HDD/SSD 3.5".
• Совместимые интерфейсы: SAS3 12Gbps, Mini-SAS HD SFF-8644.
• Поддерживаемые контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
• Для систем валидации требуется заполнение минимум 25% доступных отсеков проверенными дисками Supermicro.

Монтаж и эксплуатация

• Корпус рассчитан на установку в 4U стойку.
• Используются hot-swap вентиляторы и hot-swap дисковые корзины.
• Предусмотрена поддержка remote system power on/off через IPMI.
• Для системной валидации и контроля качества требуется заполнение не менее 25% доступных отсеков валидированными дисками Supermicro.

Комплектация

• Корпус серии SC946SE1C-R1K63JBOD.
• 60 инструментальных tray-модулей под диски.
• Система заднего охлаждения с 5 вентиляторами.
• Резервируемые блоки питания 1+1.
• Элементы backplane, кабельные и монтажные компоненты, указанные в спецификации производителя.

Логистические данные

• Масса нетто: 45.36 kg.
• Масса брутто: 70.31 kg.
• Размер упаковки: 711 mm x 845 mm x 1080 mm.

Упаковка и маркировка

• Маркировка модели: CSE-946SE1C-R1K63JBOD.
• Цвет исполнения: Black.
• Упаковка содержит изделие для поставки в формате 4U chassis.
