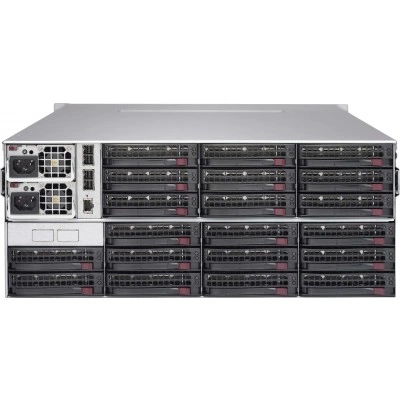

JBOD-шасси Supermicro SC847E1C-R1K23JBOD (СУПЕРМИКРО)

Основная информация о JBOD-шасси Supermicro

SC847E1C-R1K23JBOD - это 4U SAS3 JBOD storage chassis для построения высокоплотного хранилища данных с двусторонней компоновкой. Корпус рассчитан на установку большого количества 3.5-дюймовых накопителей и ориентирован на работу в составе JBOD-решений, где требуется высокий объем дискового пространства, простое подключение по внешним линиям SAS и централизованное управление питанием и мониторингом.

Модель относится к линейке Supermicro chassis и использует исполнение с фронтальной и тыльной группой отсеков. Конструкция поддерживает hot-swap накопители, что упрощает обслуживание и замену дисков без длительного простоя. Для эксплуатации в составе хранилища предусмотрены redundant power supplies, система охлаждения с несколькими горячезаменяемыми вентиляторами и плата управления JBOD с IPMI.

Функциональные возможности CSE-847E1C-R1K23JBOD

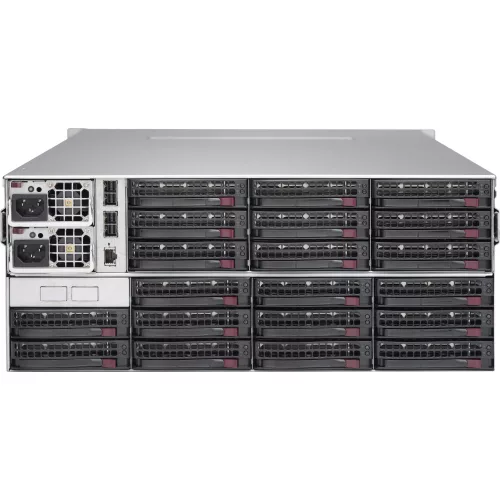

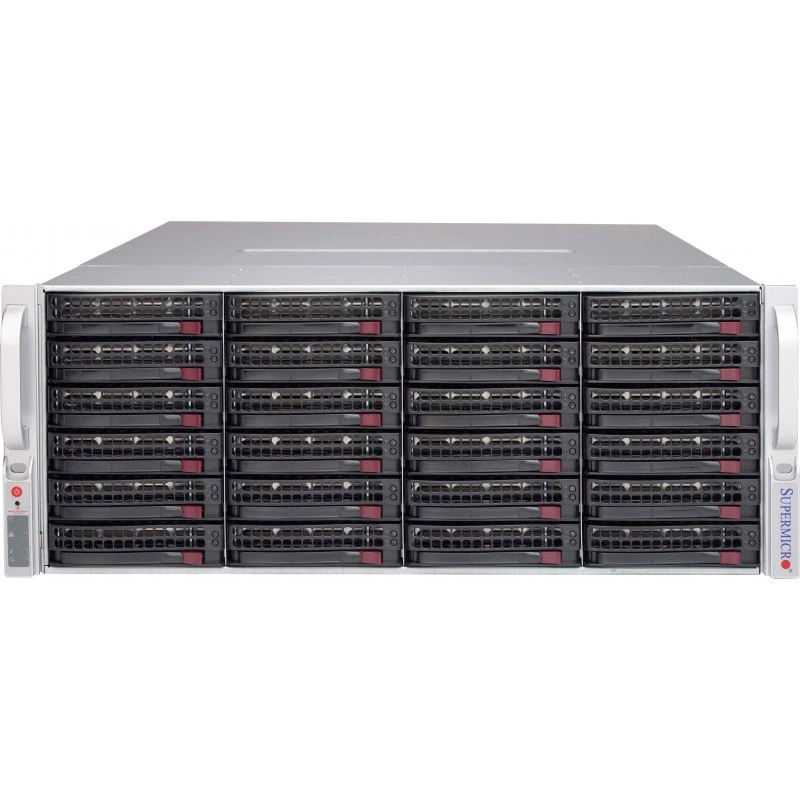

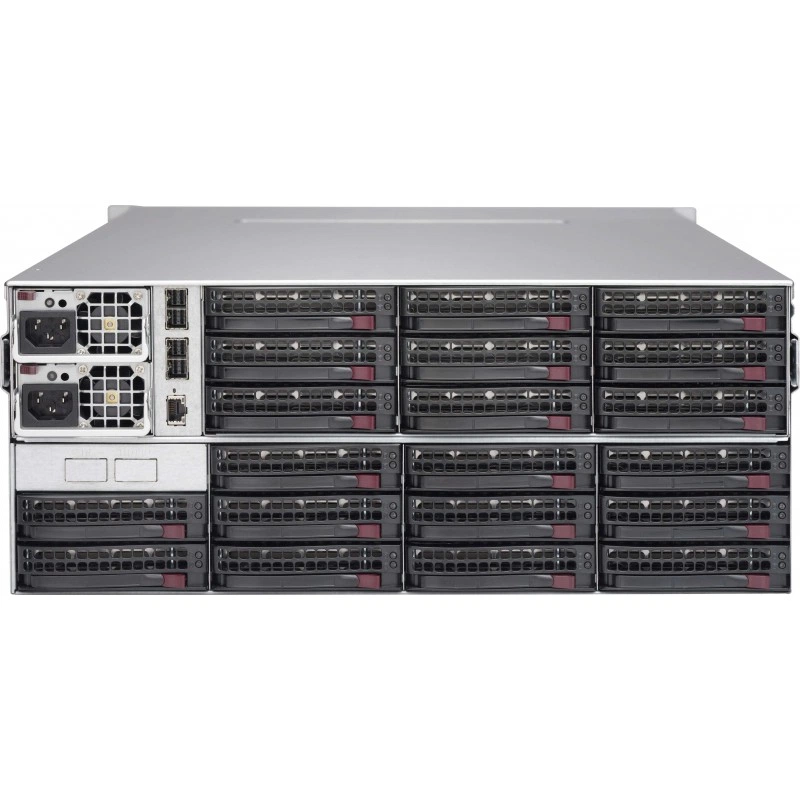

Шасси поддерживает 44 накопителя формата 3.5": 24 отсека спереди и 20 сзади. Все слоты рассчитаны на hot-swap подключение SAS/SATA HDD с пропускной способностью до 12 Gbps, а backplane на базе SAS3 single-expander позволяет расширять емкость и подключать совместимые диски SAS3/SATA3. Это делает систему удобной для массивов хранения, архивов и инфраструктуры, где важны масштабирование и плотность размещения накопителей.

В составе конструкции применены два резервируемых блока питания Titanium уровня мощностью 1200 W с поддержкой PMBus, а также 7 горячезаменяемых вентиляторов 8 cm для охлаждения корзин и внутренних узлов. На передней панели предусмотрены кнопки Power On/Off, System Reset и Unit Identification, а также светодиодная индикация состояния питания, сетевой активности, отказа питания, UID и перегрева/отказа вентилятора.

Для удаленного контроля предусмотрена JBOD Power Control Board с IPMI, что позволяет выполнять дистанционный мониторинг и включение/выключение питания. Подключение к внешнему оборудованию организовано через 4 порта External mini SAS HD (SFF 8644) и RJ45 для IPMI. Для стабильной работы Supermicro рекомендует использовать validated drives.

Технические особенности

• Форм-фактор: 4U SAS3 JBOD storage chassis.
• Размеры корпуса: высота 7" (178 mm), ширина 17.2" (437 mm), глубина 27.5" (699 mm).
• Вес нетто: 86 lbs (39 kg).
• Вес брутто: 118 lbs (53.52 kg).
• Упаковка: 27.2" (691 mm) x 17.4" (442 mm) x 39.6" (1006 mm).
• Цвет: Black.
• Поддерживаемые накопители: 3.5" SAS3/SATA3 HDD/SSD.
• Передняя корзина: 24-портовый 4U SAS3 12 Gbps single-expander backplane.
• Задняя корзина: 20-портовый 4U SC847E1C JBOD SAS3 12 Gbps single-expander backplane.
• Вентиляторы: 7x 8 cm hot-swap redundant PWM cooling fan(s).
• Блок питания: 1U 1200W/1000W Titanium Power Supply with PMBus.
• КПД блока питания: 96%.
• Параметры входа AC: 50-60 Hz, 200 - 240 Vac; также указана поддержка 100 - 127 Vac и 200 - 240 Vdc.
• Выход питания: backplanes (gold finger).
• Квалифицированные контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения: -40°C - 70°C (-40°F - 158°F).
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность хранения: 5% - 95% без конденсации.

Применение

• JBOD-массивы большой емкости.
• Системы хранения данных в дата-центрах.
• Архивные и емкостные хранилища.
• Инфраструктура, где требуется высокая плотность 3.5" накопителей и удаленный контроль питания.
• Сборка конфигураций с внешними SAS HBA / RAID controller, совместимыми с указанными контроллерами и кабелями Mini SAS HD.

Совместимость

• Поддерживаются HDD и SSD формата 3.5" SAS3/SATA3.
• Рекомендуются validated drives Supermicro.
• Совместимые HBA/контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E, AOC-SAS3-9380-8E, AOC-SAS3-9300-8E.
• Внешнее подключение выполнено через mini SAS HD (SFF 8644).

Монтаж и эксплуатация

• Накопители и вентиляторы поддерживают hot-swap замену.
• Питание резервируется по схеме 1+1.
• Предусмотрено удаленное включение, выключение и мониторинг через IPMI.
• Корпус поставляется в паллетированной упаковке для удобной транспортировки и обработки.

Комплектация

• JBOD chassis SC847E1C-R1K23JBOD.
• Встроенная плата управления JBOD с IPMI.
• Резервируемые блоки питания Titanium уровня.
• Система охлаждения с 7 вентиляторами.
