JBOD-шасси Supermicro SC947SE2C-R1K66JBOD (СУПЕРМИКРО)

Основная информация о JBOD-шасси Supermicro

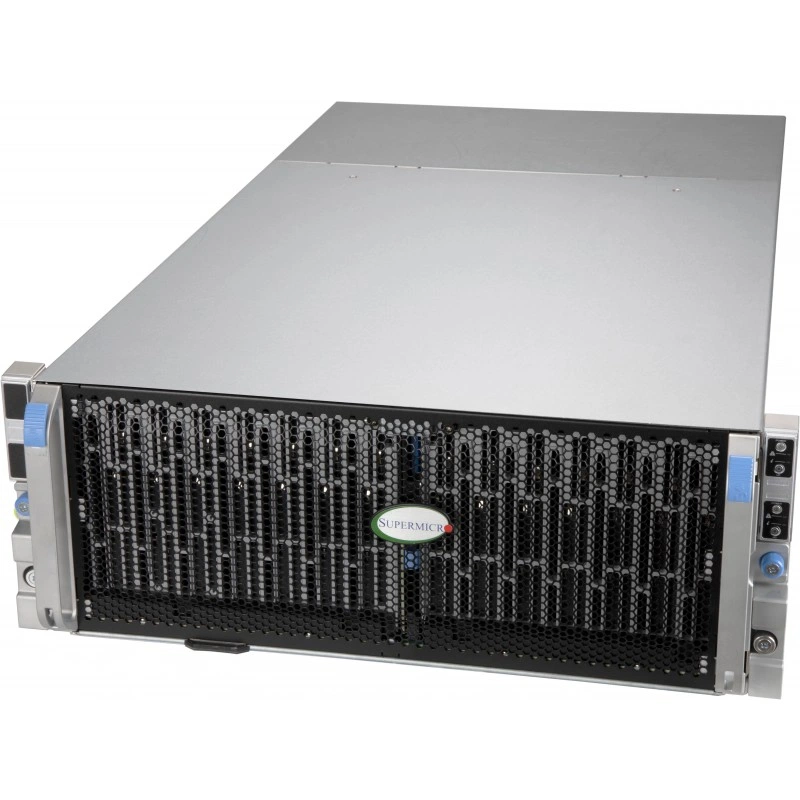

SC947SE2C-R1K66JBOD - это 4U шасси формата JBOD для построения массивов хранения с большой плотностью дисков. Модель рассчитана на подключение и обслуживание как dual-path storage enclosure, поддерживает два контроллера-канистры с резервированием 1+1 и ориентирована на работу с 60 горячезаменяемыми накопителями SAS3 12 Gb/s в отсеках 3.5 дюйма. Конструкция выполнена в черном цвете, с инструментально-необслуживаемой модульной архитектурой для упрощения сервиса и технического обслуживания.

Функциональные возможности CSE-947SE2C-R1K66JBOD

• Dual-Path Storage Enclosure для отказоустойчивого подключения к системе хранения.
• Поддержка двух canister controllers с резервированием 1+1.
• До 60 hot-swappable HDD формата 3.5" с интерфейсом SAS3 12 Gb/s.
• По 6 портов SAS3.0 IO MiniSAS HD на узел.
• Выделенный порт управления IPMI RJ45.
• Поддержка протокола удаленного управления Redfish OOB.
• Поддержка SCSI Enclosure Services SES-4.
• Инструментально-безвинтовая модульная конструкция для удобного обслуживания.
• Резервированный блок питания Platinum 1600 W.

Технические особенности

Форм-фактор и габариты

• Форм-фактор: 4U.
• Высота: 6.96" (177 mm).
• Ширина: 17.6" (447 mm).
• Глубина: 32" (813 mm).
• Масса брутто: 173 lbs (78.47 kg).
• Масса нетто: 110 lbs (49.9 kg).
• Цвет: черный.

Система хранения

• 60x 3.5"/2.5" hot-swap SAS drive bay with SES3.
• Совместимые SAS-контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
• Нижняя спецификация backplane включает midplane, adapter board, IPMI control board, 15-port HDD backplane, JBOD I/O board и SAS3 expander module для top-load CSE-947 60/90-bay.

Фронтальная панель

• Кнопки: Power On/Off и Unit Identification (UID).
• Индикаторы: HDD activity LED, 1 Network activity LEDs, System Information LED, Unit Identification (UID) LED, Power LED.

Охлаждение и мониторинг

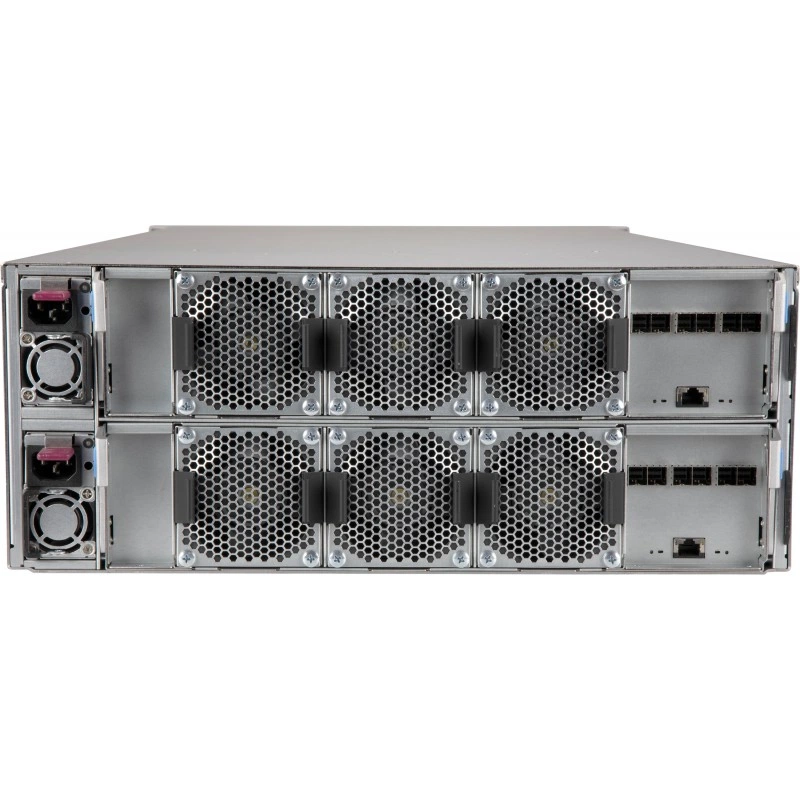

• 6x 8 cm hot-swap redundant PWM cooling fan(s).
• Мониторинг системы через IPMI.

Питание

• 1U 1600 W redundant CRPS Power Supply.
• Эффективность питания: 94%.
• Выходная мощность: 1000 W при входе 100 - 127 Vac.
• Выходная мощность: 1600 W при входе 200 - 240 Vac.
• Диапазон входной частоты: 50 - 60 Hz.
• Габариты блока питания: 265 x 73.5 x 40 mm.
• Тип выхода: Backplanes (gold finger).

Условия эксплуатации

• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения / вне работы: -40°C - 70°C (-40°F - 158°F).
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении / вне работы: 5% - 95% без конденсации.

Применение

Шасси предназначено для построения систем хранения данных с высокой плотностью дисков, где важны отказоустойчивость, удаленное управление, горячая замена накопителей и обслуживание без применения сложного инструмента. Решение подходит для JBOD-массивов, инфраструктуры хранения в серверных стойках и сценариев, где требуется масштабируемое подключение SAS-накопителей к внешним контроллерам.

Совместимость

• Совместимые контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
• Поддерживаются validated Supermicro drives; для system validation и quality assurance требуется заполнить минимум 25% доступных дисков validated Supermicro drives.
• В ряде модульных узлов и частей используются обозначения SC947S / SC947H, что указывает на семейство решения внутри платформы 947.

Монтаж и эксплуатация

• Конструкция рассчитана на hot-swap обслуживание.
• Модульная реализация упрощает сервис и техническое обслуживание.
• Перед эксплуатацией рекомендуется учитывать требование по минимальной загрузке 25% валидированных дисков Supermicro для целей system validation и quality assurance.

Комплектация

• Шасси SC947SE2C-R1K66JBOD.
• Встроенные узлы хранения, охлаждения, питания и элементы front panel в составе платформы.

Логистические данные

• Габариты паллетированной упаковки: 35.82" x 29.92" x 53.15" (805 mm x 755 mm x 1135 mm).
• Параметр Packaging (W x H x L) указан как N/A.

Упаковка и маркировка

• Основная маркировка изделия: CSE-947SE2C-R1K66JBOD.
• Цвет исполнения: black.
