Артикул: MBD-A1SAM-2550F-B

Наличие уточняйте

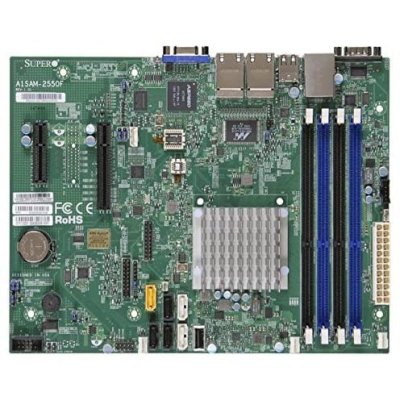

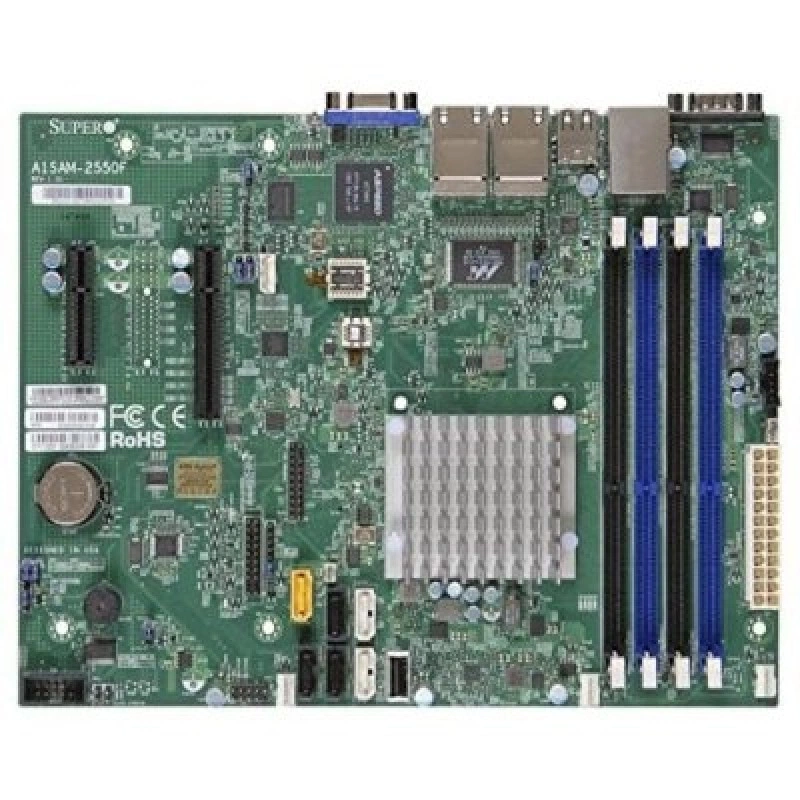

Материнская плата Supermicro MBD-⁠A1SAM-⁠2550F-⁠B uATX

Цена последней отгрузки со склада:

19 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-A1SAM-2550F-B

Supermicro MBD-A1SAM-2550F-B используют как основу компактных сетевых и встраиваемых систем. Модель A1SAM-2550F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 14W TDP.

Формат платы — mATX. Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; x8 data width; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM x8 data width. Сетевые контроллеры и подключение: 4 LAN с SoC I354 Built в Четыре LAN GbE MACs. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на A1SAM-2550F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 14W TDP.
  • Форм-фактор и габариты: mATX.
  • Оперативная память: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; x8 data width; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM x8 data width.
  • Сеть: 4 LAN с SoC I354 Built в Четыре LAN GbE MACs.
  • SATA: SoC контроллер для 4 SATA2 (3 Gbps) портов; 2 SATA3 (6 Gbps).
  • PCIe: 1 PCI-E 2.0 x8; 1 PCI-E 2.0 x4.
  • USB: 7 USB 2.0 портов (4 сзади + 2 через внутренние колодки + 1 Type A).
  • Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.
  • Системная логика: Система на кристалле SoC.
  • Видео: ASPEED AST2400 BMC; 1 порт.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро A1SAM-2550F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 14W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; x8 data width; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM x8 data width. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MTQ-350CB, CSE-512L-200B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
A1SAM-2550FIntel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 14W TDP64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; x8 data width; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM x8 data width; 4 LAN с SoC I354 Built в Четыре LAN GbE MACs
A1SAM-2750FIntel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 20W TDP64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM;, x8 Width только; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM, x8 Width только; 4 LAN с Intel C2000 SoC
A1SAi-2550FIntel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 14W TDP64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4 LAN с Intel C2000 SoC I354; 4 RJ45 Gigabit Ethernet LAN портов
A1SRM-2558FIntel Atom процессор C2558; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 15W TDP64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM;, all 4 слоты must use identical DIMM с x8 только; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM, all 4 слоты must use identical DIMM с x8 только; 4 LAN с Intel C2000 SoC I354

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата A1SAM-2550F. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-A1SAM-2550F-B

Оперативная память

Ёмкость и слоты памяти
64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; x8 data width; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM x8 data width
Количество разъёмов DIMM
4

Процессорная подсистема

Поддерживаемые процессоры
Intel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 14W TDP
Тепловой пакет CPU
До 14W
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка) 2 fast UART 16550 serial
Видеовыходы
1 порт
Графический контроллер
ASPEED AST2400 BMC
Порты USB
7 USB 2.0 портов (4 сзади + 2 через внутренние колодки + 1 Type A)
Сетевые контроллеры
4 LAN с SoC I354 Built в Четыре LAN GbE MACs
Слоты PCIe
1 PCI-E 2.0 x8; 1 PCI-E 2.0 x4

Комплектация и совместимость

Исполнение поставки
Bulk

Конструкция и условия эксплуатации

Рабочая температура
0°C ~ 60°C (32°F ~ 140°F)
Форм-фактор
mATX

Накопители

Контроллер и порты SATA
SoC контроллер для 4 SATA2 (3 Gbps) портов; 2 SATA3 (6 Gbps)

Питание и охлаждение

Вентиляторы и охлаждение
3x 4-pin разъёмы вентиляторов (До 3 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов
Дополнительные функции
Питание SATA DOM через разъём платы; Управление питанием ACPI, Разъём питания ATX, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве, Системное управление, UID, WOL
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, Разъём датчика вскрытия корпуса, Поддержка утилиты мониторинга, Системное управление

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
IPMI2.0, NMI, SuperDoctor 5, Watchdog
Тип BIOS
AMI UEFI

Отзывы о товаре

Артем Баранов09.01.2026

5/5

Брали для компактной системы с несколькими дисками и IPMI. Плату поставили, подключили накопители и сеть, дальше уже осталось только поднять образ и проверить доступ. Все нужное появилось на месте, настройку долго тянуть не пришлось.

Плюсы товара

Удобно для компактной сборки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

На что обратить внимание при выборе по сети: 4 порта 1GbE и удаленное управление через IPMI — как это влияет на архитектуру?

На плате предусмотрены 4 x 1GbE LAN и отдельный доступ к управлению через RJ45 IPMI. Это полезно, когда нужно и несколько сетевых каналов, и сервисное администрирование, но ограничение по скорости — 1GbE.

Какие ограничения по накопителям нужно учесть, чтобы не перепланировать проект в последний момент?

Встроено 2 порта SATA3 6 Гбит/с и 4 порта SATA2 3 Гбит/с. При проектировании хранения важно учитывать, что не все диски окажутся на одинаковом уровне скорости.

Сколько максимум оперативной памяти можно нарастить на MBD-A1SAM-2550F-B, учитывая число слотов?

Под память предусмотрено 4 x DDR3, то есть расширение по объему ограничено количеством слотов. При росте нагрузки заранее оцените, что 4 слота будет достаточно под целевой объем.

Как требования к расширению зависят от доступных PCIe слотов на этой плате?

На плате предусмотрены 1 x PCI-E 2.0 x8 и 1 x PCI-E 2.0 x4. Если планируются дополнительные платы, при подборе нужно учитывать доступные размеры/формат слотов и то, что шина PCIe ограничена версиями 2.0.

Какие особенности внедрения есть у uATX платы с Atom C2550 при подборе компактного корпуса?

uATX чаще требует аккуратного планирования компоновки. Кроме того, платформа рассчитана на Intel Atom C2550, поэтому при сборке важно не ошибиться с CPU, а под периферию (USB, VGA, COM) — сразу проверить доступность разъемов в корпусе.
