Артикул: MBD-X10DAL-I-O

Наличие уточняйте

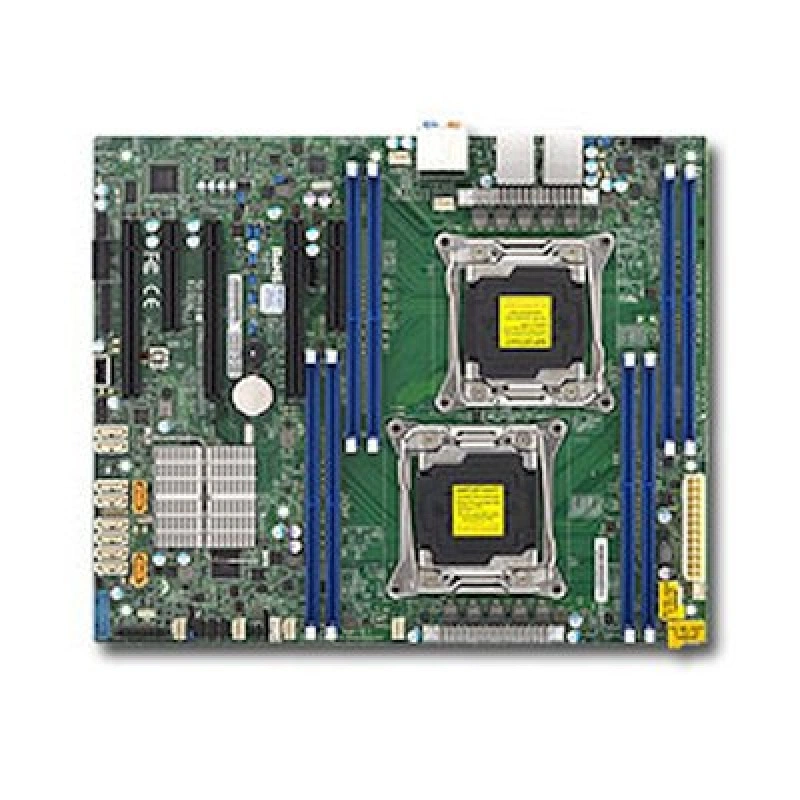

Материнская плата Supermicro MBD-⁠X10DAL-⁠I-⁠O

Цена последней отгрузки со склада:

26 246 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10DAL-I-O

Supermicro MBD-X10DAL-I-O - серверная материнская плата для платформы Intel C612 и процессоров с сокетом S2011-3. Модель предназначена для серверных конфигураций, где требуется установка совместимого процессора, использование памяти серверного класса и подключение накопителей или периферии через стандартные интерфейсы платы. Формат ATX делает изделие удобным для сборки систем в совместимых корпусах и серверных платформах, рассчитанных на данный размер платы.

Плата ориентирована на построение серверных и рабочих систем, в которых важны совместимость с платформой Intel C612, поддержка сокета S2011-3 и использование типовой серверной архитектуры. Обозначение MBD-X10DAL-I-O следует сохранять как точную модель изделия, так как именно оно определяет принадлежность к конкретной модификации материнской платы Supermicro.

При подборе такой платы обычно учитывают форм-фактор ATX, набор системной логики, совместимость по сокету и возможности подключения накопителей или плат расширения. Это позволяет использовать изделие как основу для серверной сборки с внутренними интерфейсами и стандартной схемой размещения компонентов.

Функциональные возможности

Плата X10DAL-i задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 160W, 1 QPI До 9.6GT/s.
  • Форм-фактор и габариты: ATX; 12" x 10" (30.48cm x 25.4cm).
  • Оперативная память: 256GB ECC RDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Два GbE LAN портов через Intel i210.
  • SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10x SATA3 (6Gbps) портов w/ Intel C612 контроллер; RAID 0, 1, 5, 10.
  • PCIe: 2 PCI-E 3.0 x16 (в физическом слоте x16),; 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x4 (в физическом слоте x8); 1 PCI-E 2.0 x4 (в физическом слоте x8).
  • USB: 3 USB 2.0 портов (2 колодки, 1 Type A); 6 USB 3.0 портов (4 сзади + 2 колодки); 6 USB 3.0 (4 сзади, 2 через внутреннюю колодку) 3 USB 2.0 (2 через внутреннюю колодку, 1 Type A).
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов), 7 вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов.
  • Системная логика: Intel C612.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X10DAL-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 160W, 1 QPI До 9.6GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 256GB ECC RDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-213LT-600LPB, SC825TQ-600LPB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X10DAL-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 160W, 1 QPI До 9.6GT/s256GB ECC RDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Два GbE LAN портов через Intel i210
X10DRL-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6 GT/s512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 GbE LAN, 2 портов
X10DAiIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP, 1 QPI До 9.6GT/s1TB 3DS ECC/non-ECC RDIMM, DDR4-2400MHzUp до 2TB 3DS ECC LRDIMM, DDR4-2400MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Два GbE LAN портов через Intel i210
X10DRL-iTIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6GT/sДо 512GB регистровая ECC RDIMM, DDR4-2400MHz; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210 2 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два GbE LAN портов; Intel X540 Два 10GBase-T портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X10DAL-i. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X10DAL-I-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
256GB ECC RDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
8
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 160W, 1 QPI До 9.6GT/s
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 160W
Чипсет
Intel C612
Количество процессорных разъёмов
2
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Звуковая подсистема
7.1 HD Audio
Порты USB
3 USB 2.0 портов (2 колодки, 1 Type A); 6 USB 3.0 портов (4 сзади + 2 колодки); 6 USB 3.0 (4 сзади, 2 через внутреннюю колодку) 3 USB 2.0 (2 через внутреннюю колодку, 1 Type A)
Сетевые контроллеры
2 LAN с Intel i210 Gigabit Ethernet-контроллер; Два GbE LAN портов через Intel i210
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
2 PCI-E 3.0 x16 (в физическом слоте x16),; 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x4 (в физическом слоте x8); 1 PCI-E 2.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.48cm x 25.4cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10x SATA3 (6Gbps) портов w/ Intel C612 контроллер; RAID 0, 1, 5, 10
Порты SATA SCU
SATA3 (6Gbps); RAID 0, 1, 5, 10

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов), 7 вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, RoHS, SDDC
Контроль напряжений
+12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 5 фазы импульсного регулятора напряжения, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Зоя Королева07.12.2025

5/5

Брали эту плату на замену в сервер на Intel C612. После установки система увидела процессор S2011 3, сеть заработала, и сервер загрузился без лишних действий. Формат ATX тоже помог, с корпусом вопросов не было.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие условия по процессору и сокету нужно подтвердить, чтобы плата SuperMicro MBD-X10DAL-I-O была совместима с вашей серверной сборкой?

Проверьте, что вы устанавливаете процессор для сокета S2011-3. Эта плата рассчитана на платформу Intel C612, поэтому подбор процессора и архитектуры должен соответствовать указанной платформе.

Что важно учесть при выборе корпуса/шасси под форм-фактор ATX, чтобы плата MBD-X10DAL-I-O корректно установилась и обслуживалась?

Плата имеет форм-фактор ATX, поэтому корпус или серверная платформа должны быть рассчитаны под ATX-размещение. Если посадочные места и компоновка несовместимы, возникнут проблемы установки и сервисного доступа.

Как характеристики платформы Intel C612 и форм-фактора связаны с выбором накопителей/периферии при сборке сервера?

Эта плата рассчитана на платформу Intel C612 и серверную архитектуру, поэтому при подборе накопителей и периферии ориентируйтесь на то, что вы будете подключать компоненты через внутренние интерфейсы платы. Если ваша текущая конфигурация рассчитана на другую платформу, возможны несовместимости по поддержке периферии.

Какие риски совместимости стоит заранее проверить, если вы планируете модернизацию системы с другой материнской платой?

Риски связаны с тем, что плата рассчитана на другую платформу и другой сокет (Intel C612 и S2011-3). Перед модернизацией проверьте, что процессор и остальная серверная часть соответствуют требованиям платы, иначе сборка может не запуститься.

Почему при выборе MBD-X10DAL-I-O важно ориентироваться на точную модель в проектной документации и спецификациях?

В описании указано, что обозначение модели важно для сопоставления модификации платы. Для проекта это снижает риск заказать «похожую» плату, которая отличается платформой/сокетом и может не пройти проверку совместимости с остальными компонентами.
