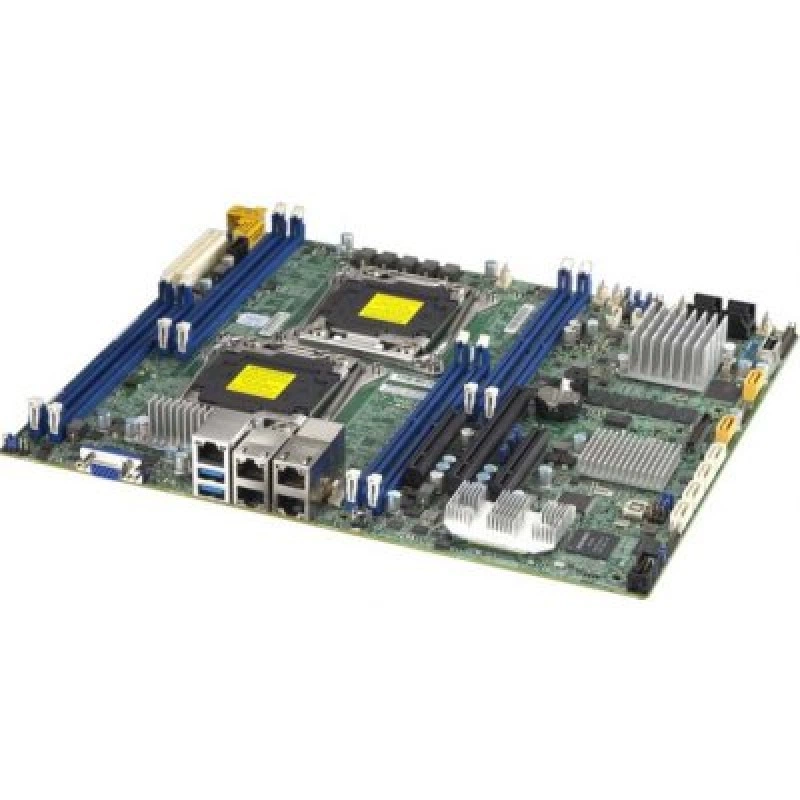

Supermicro MBD-X10DRL-CT-O - материнская плата
Цена последней отгрузки со склада:
73 926 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10DRL-CT-O
Supermicro MBD-X10DRL-CT-O - серверная материнская плата формата ATX на базе чипсета Intel C612 и процессорного разъема LGA2011-3. Плата рассчитана на использование с платформой Intel Xeon соответствующего поколения и оснащена восемью слотами DDR4, что позволяет собирать конфигурации с увеличенным объемом оперативной памяти. Модель предназначена для серверных систем и рабочих станций, где требуется сочетание процессорной совместимости, дискретного расширения по памяти и набора встроенных интерфейсов для подключения накопителей, периферии и сети.
Плата MBD-X10DRL-CT-O оснащена портом RS-232, тремя разъемами USB, четырьмя портами USB 3.0, видеовыходом VGA, четырьмя сетевыми портами RJ-45 и отдельным RJ-45 для управления. Такой набор интерфейсов делает модель удобной для построения серверных и сервисных конфигураций, в которых важны базовое локальное подключение, сетевой доступ и возможность управления через выделенный интерфейс. Форм-фактор ATX упрощает установку в совместимые корпуса и серверные шасси.
Функциональные возможности
Функциональность X10DRL-CT проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6GT/s.
- Форм-фактор и габариты: ATX; 12" x 10" (30.48cm x 25.4cm).
- Оперативная память: 512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM.
- Тип и режимы памяти: 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
- Сеть: 2 LAN с Intel Ethernet-контроллер I210 2 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два GbE LAN портов; Intel X540 Два 10GBase-T портов.
- SATA: Broadcom 3108 HW с 2G Cache контроллер для 8 SAS3 (12Gbs) портов; RAID 0,1,5,6,10,50,60 BBU option Поддержка, JBOD Поддержка (IT Mode); Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 6 SATA3 (6Gbps) портов; 1 I-SATA 4 и I-SATA 5 Поддержка SATA DOM; 6 SATA3 (6Gbps) через C232; RAID 0, 1, 5, 10.
- SAS: Broadcom 3108 SAS3 (12Gbps) контроллер; 2GB cache с SuperCap backup option; HW RAID 0, 1, 5, 6, 10, 50, 60 поддержка До 16 устройств по умолчанию, поддержка большего числа HDD доступна опционально * для специального SKU; состав опции согласуют при заказе..
- PCIe: 2 PCI-E 3.0 x8,; 1 PCI-E 3.0 x16.
- USB: 3 USB 2.0 портов (2 через внутренние колодки, 1 Type A); 4 USB 3.0 портов (2 сзади + 2 через внутренние колодки); 4 USB 3.0 (2 сзади, 2 через внутреннюю колодку) 3 USB 2.0 (2 через внутреннюю колодку, 1 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X10DRL-CT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-813MFTQ-R400CB, CSE-813MFTQ-R606CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10DRL-CT | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6GT/s | 512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2 LAN с Intel Ethernet-контроллер I210 2 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два GbE LAN портов; Intel X540 Два 10GBase-T портов |
| X10DRL-C | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s | 512GB ECC RDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2 LAN с Intel Ethernet-контроллер I210 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два GbE LAN портов |
| X10DRL-iT | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6GT/s | До 512GB регистровая ECC RDIMM, DDR4-2400MHz; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210 2 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два GbE LAN портов; Intel X540 Два 10GBase-T портов |
| X10DRH-CT | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W | 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X540 10GbE Controller 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Intel X540 Два порт 10GBase-T |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X10DRL-CT. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X10DRL-CT-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM
- Ёмкость модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
- Количество разъёмов DIMM
- 8
- Тип и скорость памяти
- 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6GT/s
- Сокет процессора
- LGA-2011-3
- Тепловой пакет CPU
- До 145W
- Чипсет
- Intel C612
- Количество процессорных разъёмов
- 2
- Ядра, потоки и кэш
- / До 55MB† cache
Интерфейсы и расширение
- COM-порты и колодки
- 1 COM порт (1 колодка)
- Видеовыходы
- 1 VGA порт
- Графический контроллер
- Aspeed AST2400 BMC
- Порты USB
- 3 USB 2.0 портов (2 через внутренние колодки, 1 Type A); 4 USB 3.0 портов (2 сзади + 2 через внутренние колодки); 4 USB 3.0 (2 сзади, 2 через внутреннюю колодку) 3 USB 2.0 (2 через внутреннюю колодку, 1 Type A)
- Сетевые контроллеры
- 2 LAN с Intel Ethernet-контроллер I210 2 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); Intel i210 Два GbE LAN портов; Intel X540 Два 10GBase-T портов
- Сетевые порты
- 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 2 PCI-E 3.0 x8,; 1 PCI-E 3.0 x16
Комплектация и совместимость
- Исполнение поставки
- Retail
- Условия и ограничения
- † BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Конструкция и условия эксплуатации
- Габариты
- 12" x 10" (30.48cm x 25.4cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SAS
- Broadcom 3108 SAS3 (12Gbps) контроллер; 2GB cache с SuperCap backup option; HW RAID 0, 1, 5, 6, 10, 50, 60 поддержка До 16 устройств по умолчанию, поддержка большего числа HDD доступна опционально * для специального SKU; состав опции согласуют при заказе.
- Контроллер и порты SATA
- Broadcom 3108 HW с 2G Cache контроллер для 8 SAS3 (12Gbs) портов; RAID 0,1,5,6,10,50,60 BBU option Поддержка, JBOD Поддержка (IT Mode); Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) портов; 1 I-SATA 4 и I-SATA 5 Поддержка SATA DOM; 6 SATA3 (6Gbps) через C232; RAID 0, 1, 5, 10
- Порты SATA AHCI
- SATA3 (6Gbps); RAID 0, 1, 5, 10
- Порты SATA SCU
- SATA3 (6Gbps); RAID 0, 1, 5, 10
Питание и охлаждение
- Вентиляторы и охлаждение
- 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
- Дополнительные функции
- SuperCAP разъём; Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, Две зоны охлаждения, RoHS
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурное питание, 5 фазы импульсного регулятора напряжения, Напряжения памяти, Контроль напряжений CPU, VBAT
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 8 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2), PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
- Управление питанием
- Управление питанием ACPI; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- Intel Node Manager, IPMI2.0, SPM, SUM, SuperDoctor 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
- Функции BIOS
- Plug and Play (PnP); PCI 2.3; ACPI 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
Отзывы о товаре
Вопросы о товаре
Как понять, что процессор точно подойдет к этой плате при сборке сервера?
На какие ограничения по памяти стоит обратить внимание, чтобы корректно заполнить систему DDR4?
Что важно учесть по интеграции сети и разнесению трафика, если требуется несколько сетевых линий?
Какие вопросы по локальному доступу к консоли обычно нужно закрыть перед установкой этой платы в сервер?
На что обратить внимание при выборе корпуса/шасси, чтобы плата ATX корректно установилась и подключилась?
