Артикул: MBD-X10DRW-i-O

Наличие уточняйте

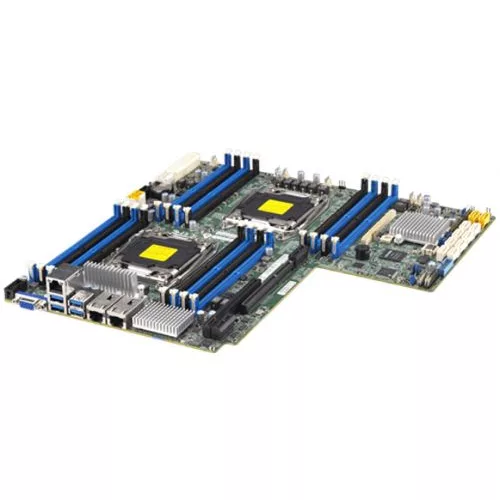

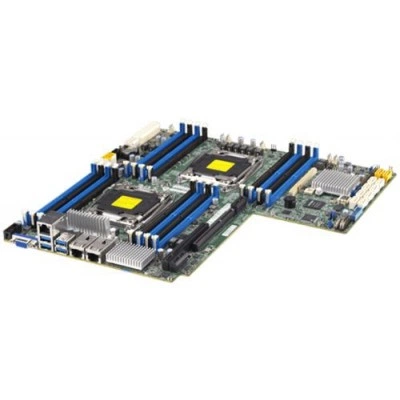

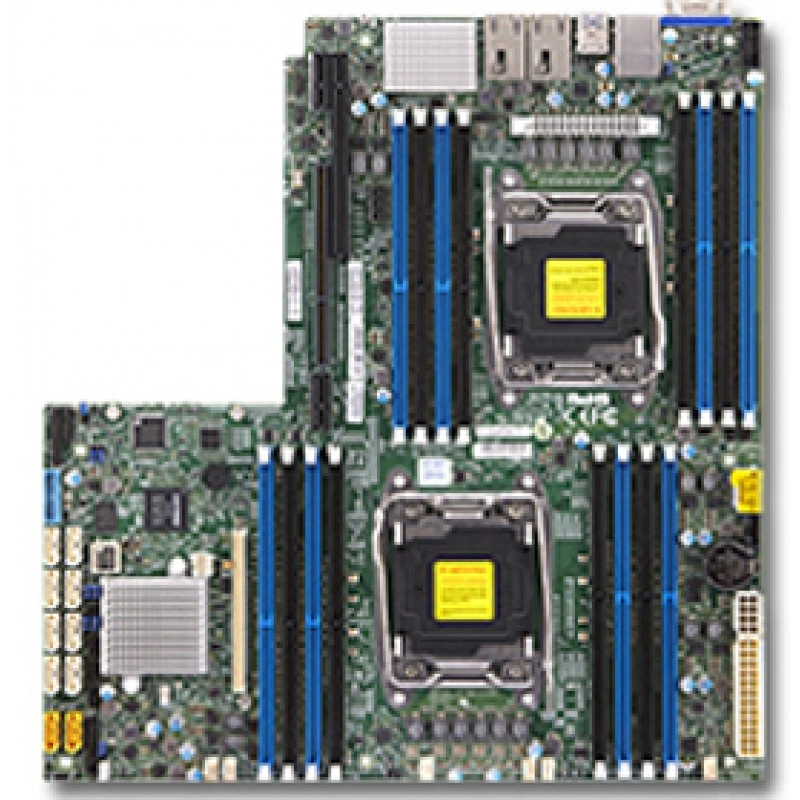

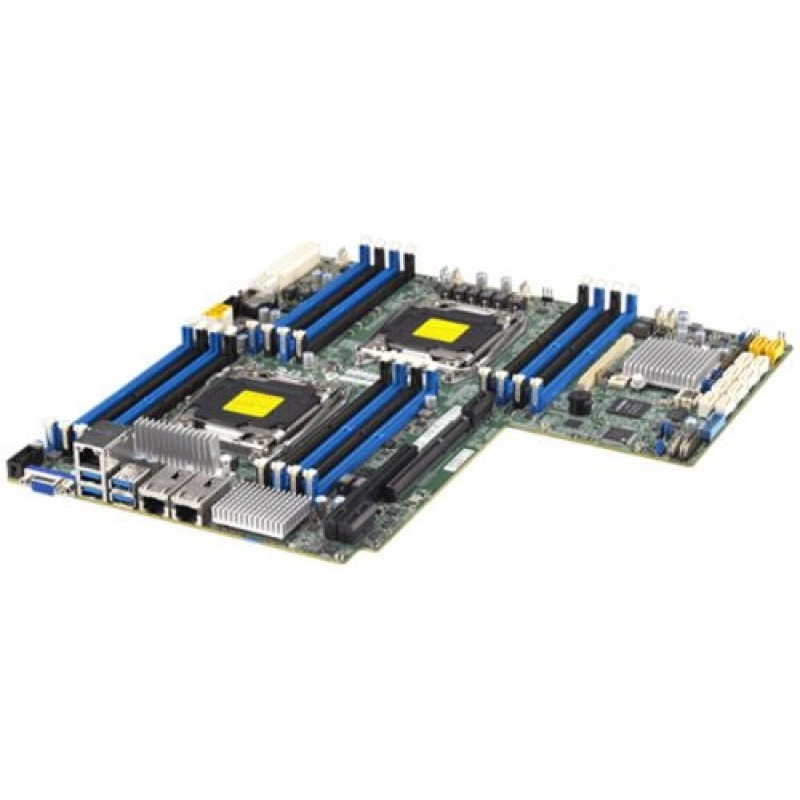

Supermicro MBD-⁠X10DRW-⁠i-⁠O материнская плата

Цена последней отгрузки со склада:

38 729 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10DRW-i-O

Материнская плата Supermicro MBD-X10DRW-i-O предназначена для серверных и рабочих станций на платформе LGA2011-v3. Модель выполнена в нестандартном форм-факторе WIO 12" x 13" и использует чипсет Intel C612, поддерживая процессоры Intel Xeon E5-2600 v3/v4. Конфигурация рассчитана на два процессора, 16 слотов DDR4, четырехканальный режим памяти и поддержку Reg ECC, а также на использование серверной инфраструктуры с несколькими SATA-портами, расширением PCI Express 3.0 и двумя сетевыми интерфейсами 10/100/1000Base-T. Это плата для систем, где важны высокая плотность интерфейсов, удаленное управление и возможность построения мощной многопроцессорной конфигурации.

Плата MBD-X10DRW-i-O оснащена BIOS на базе 128Mb SPI Flash EEPROM with AMI BIOS, поддерживает IPMI, имеет разъем управления, COM-порт, D-Sub и десять портов SATA 6 Гб/с с поддержкой RAID 0, 1, 5 и 10. В системе предусмотрены шесть разъемов для вентиляторов 4-pin, один слот PCI-E 32x и один слот PCI-E 16x, а также питание через разъем 24 pin и два 8 pin разъема процессора. Интегрированный графический чип Aspeed AST2400 обеспечивает базовые возможности удаленного администрирования и вывода изображения, а отсутствие звукового адаптера подчеркивает серверную ориентацию модели.

Функциональные возможности

Функциональность X10DRW-i проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s.
  • Форм-фактор и габариты: Проприетарный WIO; 12.3" x 13" (31.24cm x 33.02cm).
  • Оперативная память: До 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN.
  • SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps); RAID 0, 1, 5, 10.
  • PCIe: 1x PCI-E 3.0 x16 для Add-on Module (AOM); Райзер card Поддержка:; Left side - 1 PCI-E 3.0 x32; Right side - 1 PCI-E 3.0 x16.
  • USB: 6 USB 3.0 портов (4 сзади + 2 колодки); 6 USB 3.0 (4 сзади, 2 через внутреннюю колодку).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов), 6 вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X10DRW-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: До 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC116TQ-R706WB, SC116AC2-R706WB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10DRW-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/sДо 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN
X10DRW-iTIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s1TB регистровая ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 4 разъёма DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 2 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Intel X540 Два порт 10GBase-T
X10DRW-EIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s512GB регистровая ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN
X10DRL-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6 GT/s512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 GbE LAN, 2 портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X10DRW-i. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X10DRW-i-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
До 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
16
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
2
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Видеовыходы
1 VGA порт
Графический контроллер
Aspeed AST2400 BMC
Порты USB
6 USB 3.0 портов (4 сзади + 2 колодки); 6 USB 3.0 (4 сзади, 2 через внутреннюю колодку)
Сетевые контроллеры
2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); Intel i350 Два порт GbE LAN
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1x PCI-E 3.0 x16 для Add-on Module (AOM); Райзер card Поддержка:; Left side - 1 PCI-E 3.0 x32; Right side - 1 PCI-E 3.0 x16

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
12.3" x 13" (31.24cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный WIO

Накопители

Контроллер и порты SATA
Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA AHCI
SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA SCU
SATA3 (6Gbps); RAID 0, 1, 5, 10

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов), 6 вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, Управление включением после восстановления питания, RoHS, SDDC
Контроль напряжений
+12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 6 фазы импульсного регулятора напряжения, Разъём датчика вскрытия корпуса, Напряжения памяти, Мониторинг для CPU ядер, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 6 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
Intel Node Manager, IPMI2.0, NMI, SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
Функции BIOS
Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Александр П.08.08.2025

5/5

Плату ставили в двухпроцессорную систему на LGA2011-v3, вместе с ней сразу ушли и старые вопросы по подключению дисков. После сборки сервер поднялся, сеть и накопители появились без лишней возни. Формат WIO, конечно, стоит сверять заранее, но у нас все встало как нужно.

Плюсы товара

Сервер запустился после сборки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие требования к процессорам нужно подтвердить, чтобы двухпроцессорная сборка реально взлетела?

Плата рассчитана на LGA2011-v3 и поддерживает Intel Xeon E5-2600 v3/v4 Family, причем заявлена установка 2 процессоров — убедитесь, что выбираете совместимые модели для этого сокета и платформы.

На какие ограничения по памяти и ее режиму стоит обратить внимание, чтобы не получить проблемы при максимальной комплектации?

Используется DDR4 с 16 слотами и 4-канальным режимом, а также поддерживается Reg ECC — при планировании большого объема учитывайте 4-канальную организацию и диапазон частот 1600–2133 МГц.

Какие нюансы по питанию и вентиляции важны при сборке, чтобы не упереться в ограничения шасси?

Нужны питание 24 pin и 8+8 pin для CPU, а для охлаждения предусмотрены 6 разъемов для вентиляторов 4-pin — проверьте наличие этих подключений в серверном корпусе/шасси.

Если проект требует много дисков, как не ошибиться с количеством SATA и RAID-моделями?

Подключения рассчитаны на 10 портов SATA 6 Гб/с, а RAID возможен уровней 0/1/5/10 на SATA 6 Гб/с — заранее сопоставьте число дисков и желаемый уровень RAID с поддерживаемыми опциями.

Какие ограничения по расширению через PCIe могут повлиять на выбор карт и их размещение?

На плате 1 слот PCI-E 32x и 1 слот PCI-E 16x; при подборе оборудования учитывайте, что доступный набор PCIe-зон ограничен и может не покрыть потребности в нескольких типах карт.
