Артикул: MBD-X10SDV-12C+-TLN4F-O
Наличие уточняйте

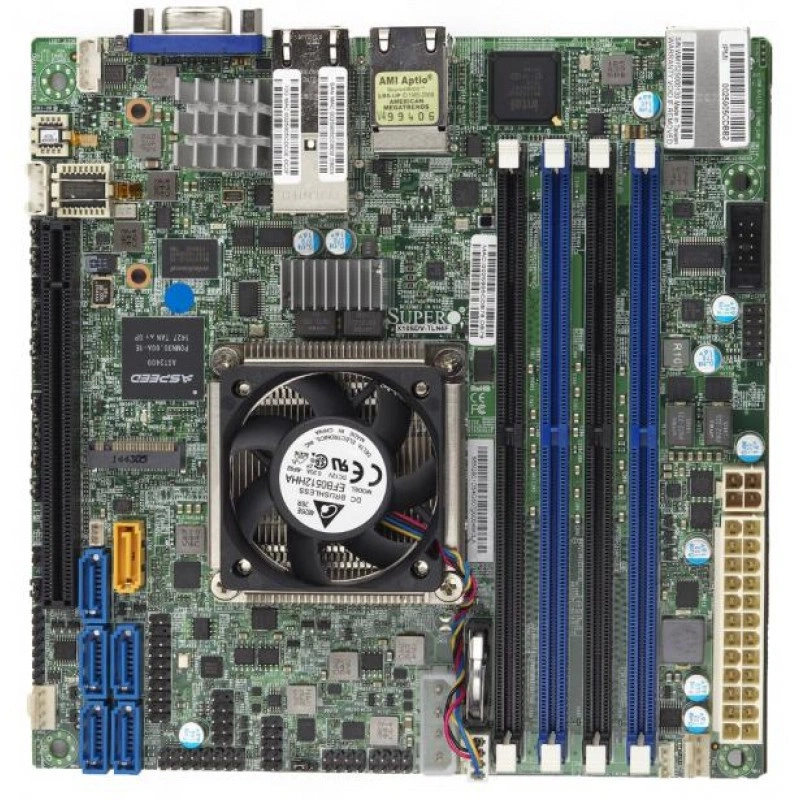

Материнская плата Supermicro MBD-X10SDV-12C+-TLN4F-O
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10SDV-12C+-TLN4F-O
Материнская плата Supermicro MBD-X10SDV-12C+-TLN4F-O выполнена в формате mini-ITX и предназначена для серверных и компактных систем, где важны плотная компоновка, наличие сетевых интерфейсов и поддержка накопителей SATA и M.2. Плата построена на SoC Intel Xeon D-1557 с одним процессорным разъемом и рассчитана на задачи, связанные с сетевыми сервисами, хранением данных и серверными платформами начального и среднего уровня. Формат mini-ITX делает ее удобной для небольших корпусов и специализированных шасси, где требуется серверная функциональность при ограниченном пространстве.
Конфигурация включает 4 слота DDR4 DIMM, 6 портов SATA3, один разъем PCIe x16 и один слот M.2 PCIe. Для сетевого подключения предусмотрены 2 порта 10GbE и 2 порта 1GbE, а для удаленного администрирования - интерфейс IPMI. Такое сочетание возможностей подходит для серверов, сетевых узлов и платформ, которым нужны производительная подсистема хранения, несколько сетевых каналов и удобное обслуживание на уровне аппаратного управления.
Модель относится к семейству плат Supermicro для серверных сборок на базе Intel Xeon D. Набор интерфейсов позволяет подключать накопители, расширительные карты и сетевое оборудование без избыточной сложности, сохраняя компактность и практичность платформы. Благодаря сочетанию встроенного процессорного решения, слотов памяти и современных интерфейсов плата подходит для построения систем, ориентированных на постоянную работу и гибкую конфигурацию под конкретные серверные задачи.
Функциональные возможности
При проектировании сервера на X10SDV-12C+-TLN4F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор D-1567.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 65W.
- Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
- Оперативная память: До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма.
- Тип и режимы памяти: 2400/2133/1866/1600MHz DDR4 RDIMM и ECC/Non-ECC UDIMM; (Рабочая скорость до 2133MHz).
- Сеть: 2 LAN с Intel Ethernet-контроллер I350-AM2 2 LAN с 10Gbase-T; 2 RJ45 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов.
- SATA: SoC контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт; 6 SATA3 (6Gbps) портов через SoC.
- M.2: Интерфейс M.2: PCI-E 3.0 x4 и SATA; Формат: 2242/2280; Ключ: M-Key.
- PCIe: 1 PCI-E 3.0 x16.
- USB: 4 USB 2.0 портов (4 колодки),; 2 USB 3.0 портов (2 сзади); 2 USB 3.0 портов (сзади) 4 USB 2.0 портов (через внутренние колодки).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка.
Сценарии применения
Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.
Практический пример — разбор компактного NAS на X10SDV-4C-TLN2F. В кейсе использована X10SDV-4C-TLN2F; при другой модификации процессорную часть и сеть сверяют отдельно. Этот разбор помогает связать параметры платы с конфигурацией готовой системы.
Совместимость с оборудованием
Плату Супермикро X10SDV-12C+-TLN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-1567.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 65W. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2400/2133/1866/1600MHz DDR4 RDIMM и ECC/Non-ECC UDIMM; (Рабочая скорость до 2133MHz). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-721TQ-250B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SDV-12C+-TLN4F | Intel Xeon процессор D-1567.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 65W | До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2 LAN с Intel Ethernet-контроллер I350-AM2 2 LAN с 10Gbase-T; 2 RJ45 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов |
| X10SDV-4C+-TLN4F | Intel Xeon процессор D-1518.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 35W | До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2 LAN с 1GbE LAN через Intel i350-AM2 2 LAN с 10Gbase-T 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов |
| X10SDV-TLN4F | Intel Xeon процессор D-1541.; 1 процессорный разъём FCBGA1667 поддерживается, поддерживаемый TDP 45W | До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2400MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2 LAN с Intel Ethernet-контроллер I350-AM2 Два 10GbE 2 LAN с SoC 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI) 1 LAN с 1 LAN с; 2 RJ45 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов с 1 IPMI Выделенная LAN |
| X10SDV-4C-TLN2F | Intel Xeon процессор D-1521.; 1 процессорный разъём FCBGA1667 поддерживается, поддерживаемый TDP 45W | До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2 LAN с 10Gbase-T 2 LAN с SoC 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE LAN портов |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X10SDV-12C+-TLN4F. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X10SDV-12C+-TLN4F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма
- Ёмкость модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Количество разъёмов DIMM
- 4
- Тип и скорость памяти
- 2400/2133/1866/1600MHz DDR4 RDIMM и ECC/Non-ECC UDIMM; (Рабочая скорость до 2133MHz)
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon процессор D-1567.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 65W
- Сокет процессора
- FCBGA1667
- Тепловой пакет CPU
- 65W
- Чипсет
- Система на кристалле SoC
- Ядра, потоки и кэш
- 12 ядер, 24 потоков / 18MB cache
Интерфейсы и расширение
- COM-порты и колодки
- 1 COM порт (1 колодка)
- Видеовыходы
- 1 VGA порт
- Графический контроллер
- Aspeed AST2400 BMC
- Порты USB
- 4 USB 2.0 портов (4 колодки),; 2 USB 3.0 портов (2 сзади); 2 USB 3.0 портов (сзади) 4 USB 2.0 портов (через внутренние колодки)
- Сетевые контроллеры
- 2 LAN с Intel Ethernet-контроллер I350-AM2 2 LAN с 10Gbase-T; 2 10GbE и 2 GbE LAN портов
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCI-E 3.0 x16
Комплектация и совместимость
- Исполнение поставки
- Retail
Конструкция и условия эксплуатации
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
- Форм-фактор
- Mini-ITX
Накопители
- Контроллер и порты SATA
- SoC контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт; 6 SATA3 (6Gbps) портов через SoC
- Разъёмы M.2
- Интерфейс M.2: PCI-E 3.0 x4 и SATA; Формат: 2242/2280; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов), 4 вентиляторов с контролем оборотов, Две зоны охлаждения, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов
- Дополнительные функции
- Питание 12 V DC или ATX, Управление питанием ACPI, Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, M.2 NGFF разъём, Поддержка Node Manager, RoHS, UID
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, 1.2V (VDIMM), 4 -fan состояние, Разъём датчика вскрытия корпуса, Мониторинг для CPU ядер, Поддержка утилиты мониторинга, Системное управление, VBAT
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2)
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, UID/удалённый UID
- Управление питанием
- Управление питанием ACPI; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- TPM колодка
- Программное обеспечение управления
- Intel Node Manager, IPMI2.0, KVM с Выделенная LAN, NMI, SUM, SuperDoctor 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка
- Функции BIOS
- PCI 3.0; ACPI 5.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; Пробуждение по RTC; SMBIOS 2.8; UEFI 2.4
