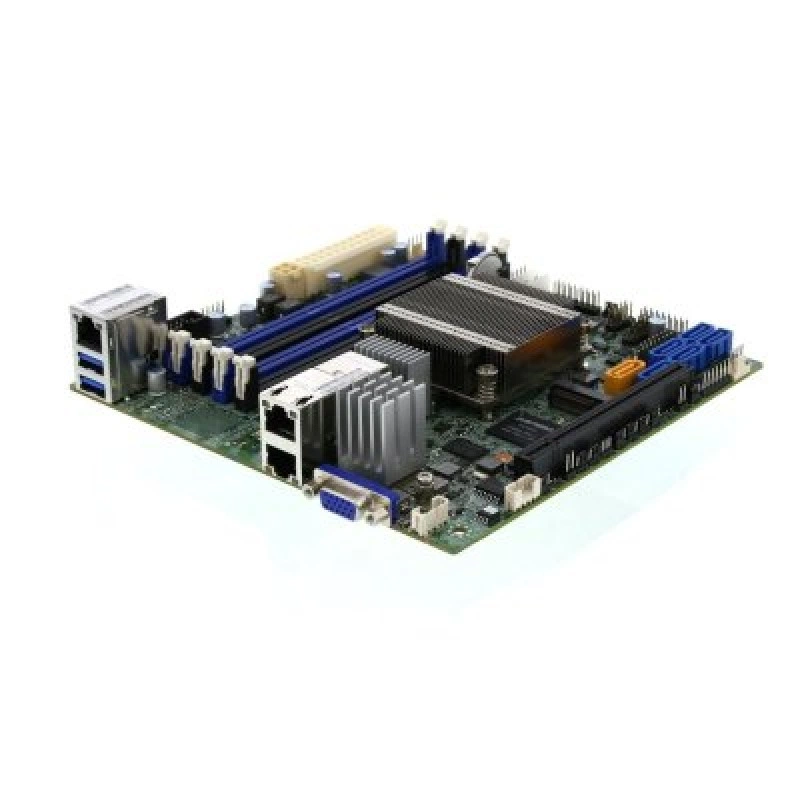

Supermicro MBD-X10SDV-4C-TLN2F-O материнская плата
Цена последней отгрузки со склада:
26 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10SDV-4C-TLN2F-O
Материнская плата Supermicro MBD-X10SDV-4C-TLN2F-O выполнена в форм-факторе mini-ITX и предназначена для серверных и специализированных компактных систем, где требуется небольшая плата с интегрированной платформой SoC. Модель использует сокет 1667, а в качестве чипсета указан SoC, то есть вычислительная логика реализована на кристалле платформы. Такая компоновка характерна для компактных решений, где важны экономия места, упрощенная архитектура и наличие базового набора интерфейсов для серверного или встроенного применения.
Плата оснащена четырьмя слотами DDR4 DIMM с поддержкой частот 1600 - 2133 МГц и шестью портами SATA 6 Гбит/с. Это позволяет использовать ее как основу для системы с несколькими накопителями и оперативной памятью DDR4, а также собирать конфигурации под хранение данных, сетевые задачи и серверные сценарии начального уровня. Форм-фактор mini-ITX делает модель удобной для компактных корпусов и платформ, в которых требуется серверная функциональность при ограниченном внутреннем объеме.
Модель MBD-X10SDV-4C-TLN2F-O относится к линейке материнских плат Supermicro для серверных комплектующих и сочетает компактность, несколько слотов памяти, SATA-подключение и встроенную аппаратную основу SoC. Плата подходит для построения систем, где нужны минимальные размеры, поддержка DDR4 и достаточное количество портов хранения для базовой серверной конфигурации.
Функциональные возможности
Supermicro X10SDV-4C-TLN2F позволяет собрать небольшой сервер с двумя подключениями 10 GbE, ECC-памятью и удалённой консолью. Основные узлы уже находятся на плате: процессор Xeon D, контроллер памяти, SATA-контроллер, сетевые интерфейсы и BMC. Четырёхъядерный CPU обрабатывает до восьми программных потоков, а компактная компоновка оставляет возможность использовать корпус Mini-ITX или короткое стоечное шасси. Такая основа удобна для файлового сервиса, сетевого узла и нескольких служебных приложений, которым важнее доступ к данным и удалённое администрирование, чем большое число процессорных ядер.
В исполнении PCB 2.00 установлен Intel Xeon D-1521 с базовой частотой 2.40 ГГц и Turbo Boost до 2.70 ГГц. Раннее исполнение PCB 1.0x оснащено D-1520 с частотами 2.20 ГГц и до 2.60 ГГц соответственно. Обе версии имеют 4 ядра, 8 потоков, 6 МБ кэша и TDP 45 Вт. Процессор распаян на плате в корпусе FCBGA1667; его исполнение определяет характеристики приобретаемой платы. Ревизию PCB и установленный CPU закрепляют в спецификации заказа, поскольку суффикс поставки -O не заменяет обозначение аппаратной ревизии.
Два медных порта 10GBase-T позволяют соединить хранилище с высокоскоростной сетью без расходования слота PCIe на сетевую карту. Например, один интерфейс можно выделить под файловый обмен, а другой — под отдельную сеть резервного копирования, если такая схема соответствует инфраструктуре заказчика. Номинальные 10 Gbit/s соответствуют 1.25 GB/s до учёта служебных данных протокола; достижимая скорость зависит от дисков, CPU, драйвера, коммутатора и кабельной линии. Два порта не превращают одно сетевое соединение в канал 20 Gbit/s автоматически. Агрегацию и распределение потоков настраивают на уровне ОС и сетевого оборудования.
Управление сервером выполняется через отдельный IPMI-порт и контроллер ASPEED AST2400. Доступны KVM-over-LAN, подключение установочного образа через Virtual Media, управление включением и просмотр аппаратных событий. Это позволяет установить ОС и проверить состояние системы из другого помещения или города при доступном питании и сети управления. Разъём IPMI выполняет служебную задачу; два остальных сетевых разъёма используют для рабочих подключений сервера.
Технические особенности
- Встроенный CPU: Intel Xeon D-1521 для PCB 2.00 либо D-1520 для PCB 1.0x, 4 ядра и 8 потоков, 6 МБ кэша, TDP 45 Вт.
- Процессорные частоты: D-1521 — 2.40/до 2.70 ГГц, D-1520 — 2.20/до 2.60 ГГц; Turbo Boost зависит от режима нагрузки и температуры.
- Серверная память: 4 разъёма DDR4 DIMM, 2 канала, 1.2 V; до 128 GB ECC RDIMM либо до 64 GB ECC/non-ECC UDIMM.
- Режимы RAM: DDR4 1600–2133 МГц; одинаковые модули устанавливают по порядку DIMMA1, DIMMB1, DIMMA2, DIMMB2.
- Рабочая сеть: 2 × 10GBase-T RJ45 через Intel Xeon D SoC, отдельный RJ45 выделен для IPMI.
- Подключение дисков: 6 × SATA3 6 Гбит/с; Intel RSTe поддерживает SATA RAID 0, 1, 5, 10 при совместимой ОС и драйвере.
- Системный SSD: 1 × M.2 M-Key, размеры 2242/2280, интерфейс PCIe 3.0 x4 либо SATA; SATA-вариант использует общий канал с I-SATA0.
- Расширение и периферия: 1 × PCIe 3.0 x16, 2 задних USB 3.0, 4 USB 2.0 через две внутренние колодки, VGA и внутренняя колодка COM.
- Управление: ASPEED AST2400, IPMI 2.0, удалённая консоль, виртуальные носители, датчики температуры и контроль вентиляторов.
- Формат и подключение питания: Mini-ITX 6.7″ × 6.7″ / 17.02 × 17.02 cm; 24-pin ATX JPW1 либо альтернативный вход 12 V DC PJ1.
Сценарии применения
Основной сценарий для MBD-X10SDV-4C-TLN2F-O — компактное сетевое хранилище с несколькими SATA-дисками и подключением 10 GbE. В кейсе NAS на X10SDV-4C-TLN2F с TrueNAS разобраны организация ZFS, подбор памяти, охлаждение и проверка резервных копий. Для расчётного примера четыре диска по 8 TB дают 32 TB суммарной сырой ёмкости; RAIDZ2 оставляет около 16 TB до учёта служебных расходов, форматирования и необходимого свободного места. Такой расчёт описывает ёмкость пула и не заменяет измерение скорости конкретных HDD. Число устанавливаемых дисков дополнительно ограничивается выбранным корпусом, дисковой корзиной и питанием.
Другой вариант — сервер небольшого офиса с файловым доступом, резервным копированием, мониторингом и изолированными служебными ВМ. Четыре ядра подходят для умеренной параллельной нагрузки, а объём RAM определяют суммарные требования служб и гипервизора. При постоянной загрузке CPU шифрованием, компрессией или несколькими активными ВМ целесообразно рассмотреть плату с большим числом ядер и сравнить результаты на своей нагрузке. Для нескольких ускорителей, большого набора плат PCIe или памяти свыше 128 GB требуется платформа с другими возможностями расширения. Плата Супермикро X10SDV-4C-TLN2F особенно уместна там, где нужно сохранить небольшие размеры и получить встроенную сеть 10 GbE.
Совместимость с оборудованием
При комплектации этой платы процессор уже включён в аппаратную основу. Отдельно подбирают DDR4 DIMM, накопители, шасси и систему отвода тепла. ECC RDIMM позволяют получить до 128 GB памяти, а ECC/non-ECC UDIMM — до 64 GB. Для начальной конфигурации можно выбрать два совместимых модуля ECC RDIMM по 16 GB и получить 32 GB, сохранив два свободных разъёма; максимальная конфигурация использует четыре RDIMM по 32 GB. Registered и Unbuffered в одной системе не смешивают. Модуль DDR4 с подходящей частотой дополнительно проверяют по типу, организации, ранговости и совместимости с платформой.
Для стоечной установки к совместимым шасси относятся Supermicro CSE-505-203B и CSE-504-203B. При выборе короткого 1U проверяют не только крепления Mini-ITX, но и способ вывода портов, положение блока питания, дисковые места, высоту радиатора и поток воздуха через SoC. Полноразмерный слот PCIe на самой плате не означает возможность вертикально установить полноразмерный адаптер в корпус 1U: для такой компоновки проверяют совместимый райзер и геометрию шасси. В корпусе другого производителя отдельно сверяют размещение стоек и соответствие задней панели.
Для данных используют SATA HDD или SSD, для загрузки системы — совместимый M.2 PCIe/SATA либо другой поддерживаемый носитель. Разъём M.2 принимает платы длиной 42 или 80 mm с M-Key. Если установлен SATA M.2, он разделяет канал с I-SATA0: планировать одновременно дополнительный SATA M.2 и шесть отдельных устройств на всех SATA-разъёмах нельзя. PCIe M.2 подключается через PCIe; загрузку с выбранного накопителя проверяют с конкретной версией BIOS. Для сети 10GBase-T подбирают коммутатор и медную кабельную линию, рассчитанные на нужную скорость и длину соединения.
Совместимость с программным обеспечением
Аппаратная платформа выполняет код x86-64 и поддерживает Intel VT-x, EPT и VT-d. Её можно рассматривать для Linux-сервера с KVM или Proxmox VE после проверки требований выбранного выпуска и поддержки сетевых устройств. Для передачи PCIe-устройств виртуальным машинам включают соответствующие настройки BIOS и проверяют IOMMU-группы собранной системы. Параметры виртуализации процессора не задают готовое число ВМ: ограничением может стать RAM, задержка дисков или длительная загрузка четырёх физических ядер.
В конфигурации TrueNAS/OpenZFS диски предоставляют системе напрямую через AHCI либо совместимый HBA, чтобы управление пулом оставалось у ZFS. Режим SATA RAID через Intel RSTe выбирают для другой схемы хранения с поддерживаемыми драйверами. Для Windows Server или VMware ESXi необходимо до заказа проверить конкретный выпуск ОС, наличие драйверов, требования к CPU и статус поддержки всей конфигурации. Сертификация любой версии этих систем по одному названию платы не предполагается. Отдельная консоль IPMI помогает при установке и загрузке ОС, а доступность конкретного клиента KVM зависит от установленной версии BMC.
Отличия от ближайших моделей
Главное отличие TLN2F — два рабочих интерфейса 10GBase-T при четырёх процессорных ядрах. Для выбора внутри семейства полезно сравнивать ядра, сеть и тепловую нагрузку, а комплект поставки -O учитывать отдельно.
| Модель платы | Ядра / потоки | Рабочие LAN | Когда выбирать |
|---|---|---|---|
| X10SDV-4C-TLN2F | 4 / 8 | 2 × 10 GbE | Компактный NAS или служебный узел, которому нужны два быстрых сетевых подключения и умеренные вычислительные ресурсы. |
| X10SDV-4C+-TLN4F | 4 / 8 | 2 × 10 GbE + 2 × 1 GbE | Нужны ещё два гигабитных порта; Xeon D-1518 имеет TDP 35 Вт, а исполнение охлаждения отличается от TLN2F. |
| X10SDV-TLN4F | 8 / 16 | 2 × 10 GbE + 2 × 1 GbE | Больше параллельных приложений и четыре рабочих интерфейса; конкретный D-1540/D-1541 зависит от ревизии. |
| X10SDV-F | 8 / 16 | 2 × 1 GbE | Приоритет процессорных ядер при гигабитной сети; переход на 10 GbE потребует совместимого адаптера расширения. |
У всех моделей в таблице порт IPMI рассматривается отдельно от рабочих LAN. При одинаковом числе ядер разные Xeon D могут отличаться частотой и поддержкой Turbo Boost. Поэтому сравнивать варианты только по TDP или по первым символам названия недостаточно: важны процессор, ревизия, интерфейсы и условия охлаждения конкретного изделия.
Установка и подключение
Сборку начинают с установки подходящей задней заглушки и стоек корпуса под монтажные отверстия платы. Питание отключают полностью, а с платой и DIMM работают с защитой от статического электричества. Первую пару одинаковых модулей устанавливают в DIMMA1 и DIMMB1, следующую — в DIMMA2 и DIMMB2. Кабели SATA укладывают так, чтобы они не мешали вентиляторам и не создавали натяжение на разъёмах. Для пассивного радиатора организуют направленный обдув: TDP 45 Вт не означает, что плата рассчитана на работу в закрытом корпусе без движения воздуха.
Используют либо 24-контактный ATX-вход JPW1, либо альтернативный вход PJ1 с питанием 12 V DC. Эти входы одновременно не подключают. Для PJ1 установлен конструктивный предел 18 A / 216 W, а мощность источника всей системы рассчитывают также с учётом запуска HDD и остальных компонентов. На PCB 1.0x предусмотрены FAN1–FAN3, а FAN4 добавлен на PCB 2.00, поэтому схему подключения вентиляторов выбирают после сверки ревизии. На первом запуске проверяют модель CPU, объём RAM, определение дисков, доступ к IPMI и температуры при продолжительной нагрузке.
Обслуживание и хранение
Периодическая проверка сервера включает состояние ZFS или другой дисковой подсистемы, SMART накопителей, события ECC, аппаратный журнал IPMI и показания температур. В сетях 10 GbE дополнительно контролируют согласованную скорость и ошибки интерфейсов, особенно после замены кабелей или сетевого оборудования. Рост температуры при прежней нагрузке служит поводом проверить фильтры, загрязнение радиатора и воздушный поток. При очистке сервер штатно выключают и отключают внешнее питание, включая дежурное питание BMC. Изменения BIOS и BMC выполняют подходящими для модели пакетами, предварительно сохранив настройки загрузки, дисковых режимов и управления.
Для платы предусмотрен рабочий диапазон 0–60°C при достаточном охлаждении установленных компонентов. При перевозке используют антистатический пакет и упаковку, которая защищает радиатор, DIMM-разъёмы и задние порты от механической нагрузки. Хранят плату в сухом месте с защитой от конденсации. После перемещения из холода перед включением дают изделию выровнять температуру с помещением. Для сети управления задают индивидуальные учётные данные и ограничивают доступ административными устройствами, сохраняя возможность удалённой диагностики.
Комплектация
Артикул MBD-X10SDV-4C-TLN2F-O обозначает розничную поставку платы с установленным процессором. Стандартный Retail-набор семейства включает одну материнскую плату, шесть SATA-кабелей, одну заднюю заглушку I/O и краткое руководство Quick Reference Guide. Стандартной заглушке соответствует MCP-260-00084-0N. При оформлении заказа фиксируют ревизию CPU/PCB, комплект -O и исполнение охлаждения под выбранный корпус. Это помогает согласовать поставку платы с уже спроектированной конфигурацией.
Для монтажа в SC504/SC505 применяется опциональная заглушка 1U MCP-260-00085-0B, для ряда SC813/SC512 — MCP-260-00079-0N. Если нужны дополнительные соединения с SATA-дисками, подходит кабель Supermicro CBL-0044L длиной 57.5 cm. Память, HDD/SSD, корпус, источник питания, райзер и дополнительные вентиляторы подбирают отдельными позициями с учётом проекта. Итоговая конфигурация должна соответствовать числу накопителей, доступным разъёмам конкретной ревизии и требованиям к охлаждению.
Технические характеристики MBD-X10SDV-4C-TLN2F-O
Идентификаторы
- Артикул производителя
- MBD-X10SDV-4C-TLN2F-O
- Бренд
- Supermicro
- Модель
- X10SDV-4C-TLN2F
Накопители и хранение данных
- SATA DOM
- I-SATA0 поддерживает SuperDOM с питанием через контакт 8
- Интерфейс M.2
- PCIe 3.0 x4 или SATA
- Ключ M.2
- M-Key
- Контроллер SATA
- Встроен в SoC Intel Xeon D-1500
- Порты SATA
- 6 × SATA3, I-SATA0–I-SATA5
- Разъемы M.2
- 1, J21
- Скорость SATA
- 6 Гбит/с
- Уровни RAID
- 0, 1, 5, 10 через Intel RSTe; требуется поддержка ОС и драйвера
- Форм-фактор M.2
- 2242, 2280
- Питание SATA DOM
- Внутренний разъём JSD1 для совместимого SATA DOM
- Совместное использование портов
- SATA M.2 разделяет канал с I-SATA0; PCIe M.2 использует интерфейс PCIe
Оперативная память
- Количество каналов памяти
- 2
- Контроль ошибок памяти
- Исправление однобитных и обнаружение двухбитных ошибок при использовании ECC DIMM
- Максимальный объем памяти
- 128 GB с ECC RDIMM; 64 GB с ECC/non-ECC UDIMM
- Напряжение памяти
- 1.2 V
- Размеры модулей памяти
- 4 GB, 8 GB, 16 GB, 32 GB; 32 GB — RDIMM, Dual Rank, ширина данных x4
- Слоты памяти
- 4 × DDR4 DIMM
- Тип памяти
- DDR4 ECC RDIMM либо DDR4 ECC/non-ECC UDIMM; типы не смешиваются
- Формат модулей памяти
- 288-pin DIMM
- Частота памяти
- 1600 - 2133 МГц, режимы DDR4-1600/1866/2133
- Порядок установки памяти
- DIMMA1, DIMMB1, затем DIMMA2, DIMMB2; одинаковые модули по типу, ёмкости и скорости
Процессорная подсистема
- TDP CPU
- 45 Вт
- Архитектура процессора
- Broadwell-DE, Intel 64, 14 nm
- Количество потоков
- 8
- Количество установленных процессоров
- 1
- Количество ядер
- 4
- Кэш-память
- 6 МБ
- Процессор
- Intel Xeon D-1521 для PCB 2.00; Intel Xeon D-1520 для PCB 1.0x; процессор установлен на плате
- Сокет процессора
- FCBGA1667, процессор распаян на плате
- Тактовая частота
- 2.40 ГГц для D-1521; 2.20 ГГц для D-1520
- Чипсет
- System-on-Chip (SoC)
- Инструкции и технологии CPU
- AVX2, AES-NI, Hyper-Threading, Turbo Boost 2.0
- Максимальная частота Turbo Boost
- 2.70 ГГц для D-1521; 2.60 ГГц для D-1520
- Поддержка виртуализации
- Intel VT-x, EPT, VT-d; функции включаются и проверяются в BIOS и ОС
Сеть и интерфейсы
- Сетевой контроллер
- Встроенный 10 GbE контроллер Intel Xeon D-1500 SoC
- Сетевые интерфейсы
- 2 × 10GBase-T RJ45
- Сетевые порты RJ-45
- 2 рабочих RJ45 10GBase-T и 1 отдельный RJ45 IPMI
- COM-порты
- 1 внутренняя колодка COM1
- USB 2.0
- 4 порта через 2 внутренние колодки USB2/3 и USB4/5
- USB 3.0
- 2 порта на задней панели
- Видеовыходы
- 1 VGA на задней панели
- Интерфейс расширения
- 1 × PCIe 3.0 x16, SLOT7
- Передняя панель
- JF1: кнопки питания и Reset, индикаторы питания, дисков, сети, перегрева и отказа вентиляторов
- Разъём TPM
- JTPM1, TPM/Port 80; совместимый TPM-модуль — опционально
- Сигналы дисковой подсистемы
- I-SGPIO1, I-SGPIO2
- Служебные интерфейсы
- JGPIO1, JSMB1, JIPMB1, JNVI2C1; JPI2C1 доступен на PCB 2.00
Управление и удаленный доступ
- BMC
- ASPEED AST2400
- IPMI
- IPMI 2.0
- KVM
- KVM-over-LAN
- Программное обеспечение управления
- SuperDoctor 5, SUM, Intel Node Manager; применимость функций зависит от версии и лицензии
- Стандарты BIOS
- UEFI 2.4, SMBIOS 2.8, ACPI 5.0
- Тип BIOS
- AMI UEFI, SPI Flash 128Mb
- Управление и мониторинг
- Контроль температуры CPU и корпуса, напряжений и оборотов вентиляторов
- Виртуальные носители
- Virtual Media через LAN
- Графический контроллер
- ASPEED AST2400
- Защита от перегрева
- CPU Thermal Trip, контроль температуры через PECI
- Контроль вскрытия корпуса
- Разъём JL1 для датчика корпуса
- Порт управления
- 1 выделенный RJ45 IPMI LAN, PHY Realtek RTL8211E
- Светодиодные индикаторы
- Питание, UID, BMC Heartbeat, перегрев/ошибка питания/отказ вентилятора
- Сторожевой таймер
- Поддерживается
Комплектация и совместимость
- Заглушка задней панели
- MCP-260-00084-0N, стандартная
- Исполнение поставки
- Retail, суффикс -O
- Комплектация
- Стандартный Retail-комплект семейства: 1 плата, 6 SATA-кабелей, 1 заглушка I/O, 1 Quick Reference Guide; состав конкретной поставки фиксируется в спецификации
- Опциональная заглушка 1U
- MCP-260-00085-0B для SC504/SC505/CSE-510; MCP-260-00079-0N для SC813/SC512
- Совместимые корпуса
- SC505-203B, SC504-203B; задняя заглушка 1U, райзер и охлаждение подбираются под выбранное шасси
Конструкция и монтаж
- Альтернативное питание
- 4-pin 12 V DC PJ1; JPW1 и PJ1 одновременно не подключаются
- Восстановление питания
- Настраиваемое поведение после восстановления AC power
- Выход питания накопителей
- 4-pin J6, линии 12 V и 5 V
- Габариты
- 6.7″ × 6.7″ / 17.02cm × 17.02cm
- Ограничение входа DC
- 12 V, до 18 A / 216 W на PJ1 по конструкции платы
- Основной разъем питания
- 24-pin ATX JPW1
- Рабочая температура
- 0°C–60°C при соблюдении требований к охлаждению компонентов
- Разъемы для вентиляторов
- FAN1–FAN3, 4-pin PWM; дополнительный FAN4 доступен только на PCB 2.00
- Управление вентиляторами
- PWM, две зоны охлаждения, контроль оборотов; 3 разъёма на PCB 1.0x, 4 на PCB 2.00
- Форм-фактор
- Mini-ITX
