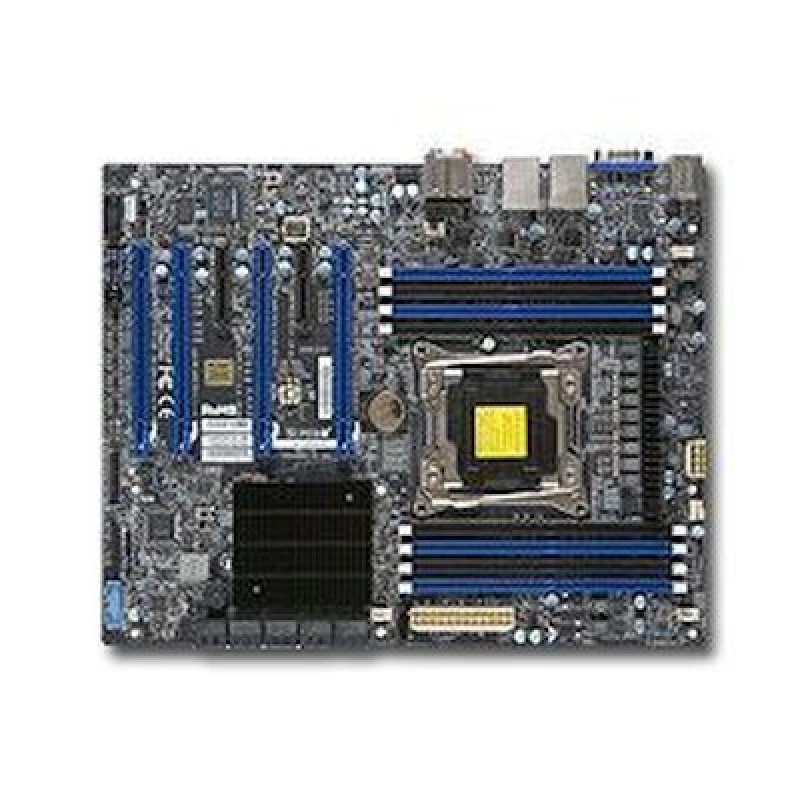

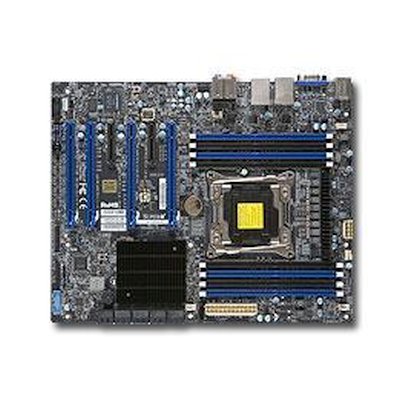

Материнская плата Supermicro MBD-X10SRA-F-O
Цена последней отгрузки со склада:
28 537 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10SRA-F-O
Supermicro MBD-X10SRA-F-O - серверная материнская плата формата ATX для платформы на базе чипсета Intel C612 и процессорного разъема Socket LGA2011-3. Модель относится к линейке серверных плат для построения рабочих станций и серверов, где важны поддержка высокопроизводительных процессоров, расширение по памяти и подключение серверной периферии. Исполнение с индексом -F обычно указывает на наличие интегрированного сетевого интерфейса и ориентацию на серверные сценарии, а маркировка O сохраняет заводскую модификацию изделия.
Плата предназначена для совместимых систем, в которых требуется надежная серверная база с поддержкой процессоров Intel Xeon соответствующего поколения. Форм-фактор ATX облегчает установку в совместимые корпуса, а серверная платформа Supermicro позволяет использовать плату как основу для универсального серверного узла, рабочей станции или специализированного вычислительного решения. Модель подходит для сборок, где важны стабильная работа, расширяемость и совместимость с серверным оборудованием.
Код MBD-X10SRA-F-O является полным обозначением модели и используется как основной идентификатор платы. В карточке сохранены только те параметры, которые относятся именно к этой модификации: чипсет C612, разъем Socket LGA2011-3 и формат ATX. Это позволяет описать товар без подмены серии и без смешения с соседними версиями семейства Supermicro.
Функциональные возможности
При проектировании сервера на X10SRA-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: OOB Bios refresh function is not поддерживается. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Intel Core i7 процессор (разъём R3), Intel Core i7 процессор Extreme Edition (разъём R3), Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP.
- Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
- Оперативная память: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slots8 288-pin DDR4 разъёма DIMM;; До 512GB ECC LRDIMM;; До 128GB DDR4 ECC/non-ECC UDIMM (available с Core i7 только); До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM.
- Тип и режимы памяти: 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами.
- Сеть: Intel i210 Gigabit Ethernet ControllerShare с IPMISupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN.
- SATA: Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт.
- PCIe: 4 PCI-E 3.0 x16; 2 PCI-E 2.0 x1 (в физическом слоте x4); *4 PCI-E3.0x16 слоты are running at 16/16/NA/8 или 16/8/8/8; *PCI-E слот#1 (x4) и слот#4 (x16) are disabled when an Intel Core i7-5820K is installed.
- USB: 8 USB 3.2 Gen1 портов (6 сзади + 2 через внутренние колодки); 4 USB3.0 портов could be upgraded до 4 USB3.1(10 Gb/s) портов (2 сзади, 2 by колодка)(BOM option); 8 USB 3.0 портов (6 сзади + 2 через внутреннюю колодку).
- Управление: OOB Bios refresh function is not поддерживается.
- Системная логика: Intel C612.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X10SRA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Core i7 процессор (разъём R3), Intel Core i7 процессор Extreme Edition (разъём R3), Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slots8 288-pin DDR4 разъёма DIMM;; До 512GB ECC LRDIMM;; До 128GB DDR4 ECC/non-ECC UDIMM (available с Core i7 только); До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-732D3-903B, CSE-743TQ-1200B-SQ. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SRA-F | Intel Core i7 процессор (разъём R3), Intel Core i7 процессор Extreme Edition (разъём R3), Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slots8 288-pin DDR4 разъёма DIMM;; До 512GB ECC LRDIMM;; До 128GB DDR4 ECC/non-ECC UDIMM (available с Core i7 только); До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; Intel i210 Gigabit Ethernet ControllerShare с IPMISupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN |
| X10SRW-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; 8x 288-pin DDR4 разъёма DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2 поддержка 1GbE, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN |
| X10SRM-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; 4x 288-pin DDR4 разъёма DIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM; 2 LAN с Intel i350 Gigabit Ethernet ControllerSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два GbE LAN портов |
| X10SRL-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два порт GbE LAN |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X10SRA-F. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X10SRA-F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slots8 288-pin DDR4 разъёма DIMM;; До 512GB ECC LRDIMM;; До 128GB DDR4 ECC/non-ECC UDIMM (available с Core i7 только); До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM
- Ёмкость модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB
- Количество разъёмов DIMM
- 8
- Контакты модуля памяти
- 288-pin
- Тип и скорость памяти
- 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Core i7 процессор (разъём R3), Intel Core i7 процессор Extreme Edition (разъём R3), Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP
- Сокет процессора
- LGA-2011-3
- Тепловой пакет CPU
- До 160W
- Чипсет
- Intel C612
- Количество процессорных разъёмов
- 1
- Ядра, потоки и кэш
- До 22 ядер † / До 55MB† cache
Интерфейсы и расширение
- COM-порты и колодки
- 1 COM порт (1 колодка)
- Видеовыходы
- 1 VGA порт
- Звуковая подсистема
- ALC 1150 HD Audio
- Порты USB
- 8 USB 3.2 Gen1 портов (6 сзади + 2 через внутренние колодки); 4 USB3.0 портов could be upgraded до 4 USB3.1(10 Gb/s) портов (2 сзади, 2 by колодка)(BOM option); 8 USB 3.0 портов (6 сзади + 2 через внутреннюю колодку)
- Сетевые контроллеры
- Intel i210 Gigabit Ethernet ControllerShare с IPMISupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel i210-AT Два порт GbE LAN
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов
- Слоты PCIe
- 4 PCI-E 3.0 x16; 2 PCI-E 2.0 x1 (в физическом слоте x4); *4 PCI-E3.0x16 слоты are running at 16/16/NA/8 или 16/8/8/8; *PCI-E слот#1 (x4) и слот#4 (x16) are disabled when an Intel Core i7-5820K is installed
Комплектация и совместимость
- Исполнение поставки
- Retail
- Условия и ограничения
- † BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Рабочая температура
- 0°C ~ 50°C (32°F ~ 122°F)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SATA
- Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт
Питание и охлаждение
- Дополнительные функции
- Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, Chipkill Поддержка, RoHS
- Контроль напряжений
- +12V, +3.3V, +5V, 1.05 (PCH), 1.2V (VDIMM), 3.3V дежурное питание, Разъём датчика вскрытия корпуса, Контроль напряжений CPU, VBAT
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, Индикатор состояния Suspend
- Управление питанием
- Управление питанием ACPI; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- TPM колодка
- Программное обеспечение управления
- IPMI2.0, SuperDoctor 5, SuperDoctor III, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- OOB Bios refresh function is not поддерживается
- Функции BIOS
- Plug and Play (PnP); APM 1.2; DMI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC
