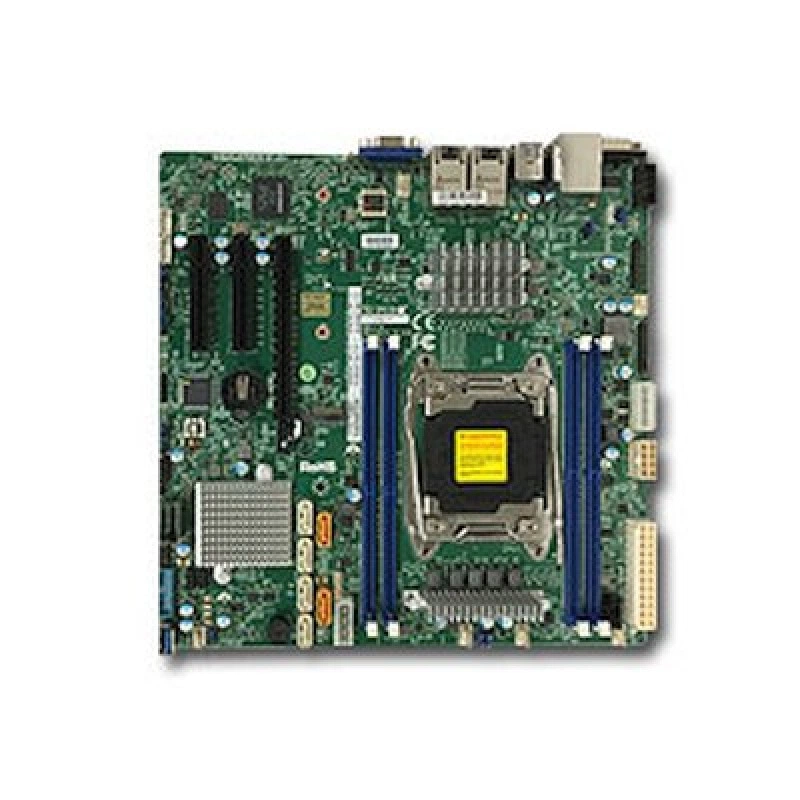

Обзор SuperMicro MBD-X10SRM-TF-O: серверная MicroATX-плата с 10GbE и IPMI
Материнская плата SuperMicro MBD-X10SRM-TF-O — компактная серверная основа формата MicroATX для платформы LGA2011-3, рас...
Читать далее →Артикул: MBD-X10SRM-TF-O
Наличие уточняйте
Цена последней отгрузки со склада:
25 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Supermicro MBD-X10SRM-TF-O — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X10SRM-TF. Процессорная платформа: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP.
Формат платы — microATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C612. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.
Память и её ёмкость: До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Сетевые контроллеры и подключение: 2 LAN с Intel X550 10GBase-T Ethernet ControllerSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Intel X550 Два 10GBase-T LAN портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.
Плата X10SRM-TF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Плату Супермикро X10SRM-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM; 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-514-505, CSE-515-R407. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SRM-TF | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM; 2 LAN с Intel X550 10GBase-T Ethernet ControllerSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Intel X550 Два 10GBase-T LAN портов |
| X10SRM-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; 4x 288-pin DDR4 разъёма DIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM; 2 LAN с Intel i350 Gigabit Ethernet ControllerSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два GbE LAN портов |
| X10SRW-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; 8x 288-pin DDR4 разъёма DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2 поддержка 1GbE, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN |
| X10SRL-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два порт GbE LAN |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.
Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -20°C ~ 60°C (-4°F ~ 140°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Основная позиция поставки — материнская плата X10SRM-TF. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
