Артикул: MBD-X8STI-O

Наличие уточняйте

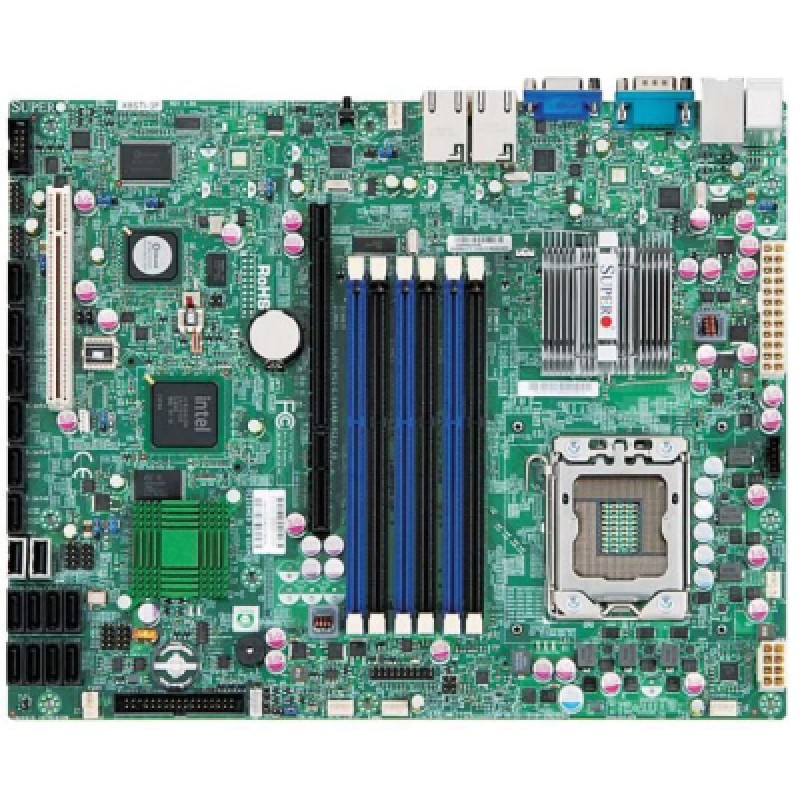

Материнская плата Supermicro MBD-⁠X8STI-⁠O

Цена последней отгрузки со склада:

31 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8STI-O

Supermicro MBD-X8STI-O - серверная материнская плата для платформы Intel с процессорным разъемом Socket-1156 и поддержкой памяти DDR3. Модель относится к линейке плат Supermicro для построения компактных и функциональных серверных систем, где важны сетевые подключения, базовая дисковая подсистема и возможность установки компонентов в совместимый корпус. Плата ориентирована на использование в серверных конфигурациях с акцентом на стабильную работу и наличие встроенных интерфейсов для подключения периферии.

Плата поддерживает гигабитный Ethernet, интерфейсы SATA и видеовыход VGA, что делает ее удобной основой для серверов начального уровня и систем, которым требуется встроенная сетевую инфраструктура и подключение накопителей без дополнительных контроллеров. Форм-фактор модели предполагает установку в совместимые корпуса и применение в сборках, где важны компактность, понятная компоновка и доступность стандартных серверных интерфейсов.

Supermicro MBD-X8STI-O подходит для конфигураций, в которых необходимы процессор Intel соответствующего поколения, память DDR3 и набор встроенных портов для подключения сети, накопителей и дисплея. При подборе конфигурации важно учитывать совместимость сокета, корпуса и охлаждения, а также особенности серверной платформы, для которой создается система.

Функциональные возможности

Плата X8STI задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: LGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серии.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма.
  • Тип и режимы памяти: 1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ICH10R SATA (3.0Gbps) Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); 6 SATA портов; 6 SATA hard drives поддерживается.
  • PCIe: 1 (x16) PCI-e 2.0 слот; 1 (x8) PCI-e слот.
  • USB: 2x USB сзади портов; 2x USB Встроенный; 2x USB Внутренний колодка(4 портов); Всего 8 USB 2.0 Compliant.
  • Охлаждение: Всего of Шесть разъёмы вентиляторов supporting До 6 вентиляторов; Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: Intel X58 Express чипсет; ICH10R.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X8STI подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: LGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серии. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма; 1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-512-200B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X8STILGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серииподдержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8STI-FLGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серииподдержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8STELGA 1366 разъём; Intel Core i7-980X, i7-975, i7-965 и i7-960 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серииподдержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8SILLGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G11014x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X8STI. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X8STI-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.5 V
Ёмкость и слоты памяти
поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма
Ёмкость модулей DIMM
256MB, 512MB, 1GB, 2GB, 4GB
Количество разъёмов DIMM
6
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
LGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серии
Сокет процессора
LGA 1366
Чипсет
Intel X58 Express чипсет; ICH10R
Системная шина
QPI (До 6.4 GT/s)
Тактовый генератор
CK505

Интерфейсы и расширение

COM-порты и колодки
1x Fast UART 16550 serial порт; 1x Внутренний колодка
Super I/O
Winbond 83627DHG chip
Видеовыход VGA
Matrox G200eW 16 MB DDR2; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 2x USB Встроенный; 2x USB Внутренний колодка(4 портов); Всего 8 USB 2.0 Compliant
Сетевые контроллеры
2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
1x 32-bit PCI слот
Слоты PCIe
1 (x16) PCI-e 2.0 слот; 1 (x8) PCI-e слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel ICH10R SATA (3.0Gbps) Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
6 SATA портов; 6 SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть разъёмы вентиляторов supporting До 6 вентиляторов; Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 6-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; FC temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
ACPI / ACPM Управление питанием; Принудительное выключение кнопкой питания; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Настройка включения после восстановления питания; Внутренний/External modem ring-on

Управление и безопасность

Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
DMI 2.3; PCI 2.2; ACPI 1.0 / 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Вадим В.12.10.2025

5/5

Плату брали для компактного сервера на Socket-1156. После замены система увидела процессор, сеть заработала, SATA накопитель тоже определился. Для такой старой платформы это был самый спокойный вариант.

Плюсы товара

Сеть и накопитель определились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски ошибки возникают при подборе CPU под плату с Socket-1156 и DDR3?

Плата рассчитана на процессоры под Socket-1156 и память DDR3. Если CPU поколения или тип памяти не совпадут с платформой, система не запустится и потребуется замена компонентов конфигурации.

Как встроенный SATA (без указания SAS) повлияет на тип накопителей и ожидаемую схему хранения?

Из доступного в карточке указаны накопители с интерфейсом SATA. Поэтому при проектировании хранения ориентируйтесь на SATA-диски/подсистемы, а не на SAS-подключение без дополнительных контроллеров.

Что означает наличие Gigabit Ethernet на уровне узла для сетевого дизайна?

Встроен Gigabit Ethernet. Для задач, где сеть становится узким местом, суммарная пропускная способность будет ограничена гигабитными интерфейсами, поэтому трафик стоит заранее распределять по узлам/портам.

Как VGA-видеовыход повлияет на процесс обслуживания: локальный доступ и согласование кабелей/монитора?

Плата имеет видеовыход VGA для локального вывода. Если в вашей процедуре обслуживания требуется другой тип видеоинтерфейса, заранее проверьте наличие подходящих кабелей/переходников в сервисной зоне.

Какие требования к корпусу и компоновке возникают, если плату планируют ставить в существующий сервер/шасси?

В карточке указано, что плата рассчитана на установку в совместимые корпуса для серверных сборок и ориентирована на базовые встроенные интерфейсы. Перед покупкой проверьте, что в вашем корпусе есть поддержка под нужную компоновку под Socket-1156 платформу и подключение SATA/сети.
