Артикул: MBD-X9DR3-F-O

Наличие уточняйте

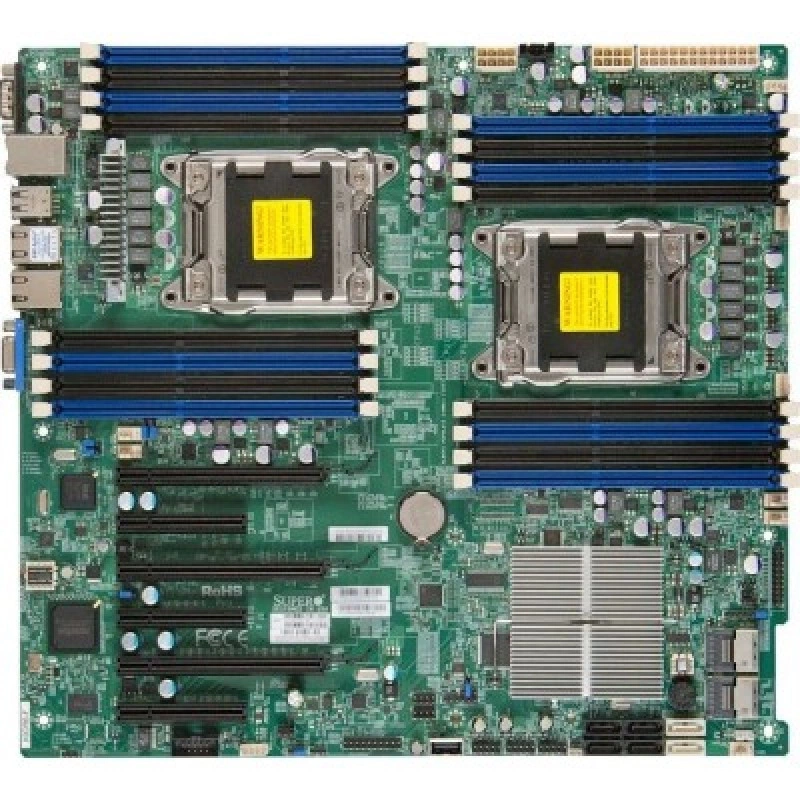

Материнская плата Supermicro MBD-⁠X9DR3-⁠F-⁠O

Цена последней отгрузки со склада:

34 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9DR3-F-O

Supermicro MBD-X9DR3-F-O - серверная материнская плата формата eATX для построения двухпроцессорных систем на платформе Intel Xeon. Модель рассчитана на установку двух процессоров в сокетах LGA2011 и относится к серверным платам Supermicro, где важны поддержка большого объема памяти, несколько каналов хранения данных, видеовыход для обслуживания и удаленное управление. В описании семейства указаны чипсет Intel C606, 16 слотов DDR3, восемь портов SAS, четыре порта SATA, два порта SATA3, VGA, IPMI и два сетевых интерфейса LAN.

Плата подходит для серверных конфигураций, в которых требуется сочетание двух процессорных разъемов, расширенной подсистемы накопителей и встроенных средств администрирования. Конфигурация с большим числом портов SAS и SATA удобна для систем хранения, вычислительных узлов и инфраструктурных серверов, где важно подключать несколько накопителей к одной платформе. Наличие IPMI позволяет организовать удаленный доступ к серверу, а видеовыход VGA упрощает локальное обслуживание.

Модельный код MBD-X9DR3-F-O относится к конкретной серверной плате Supermicro и используется в стойковых и корпусных решениях, совместимых с форм-фактором eATX. Благодаря сочетанию двух сокетов LGA2011, серверной памяти DDR3 и расширенной дисковой подсистемы плата подходит для сборки производительных платформ, где требуется надежное аппаратное основание для серверных задач и возможность гибко конфигурировать подсистему хранения.

Функциональные возможности

При проектировании сервера на X9DR3-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).
  • Форм-фактор и габариты: E-ATX; 12" x 13" (30.5cm x 33.2cm).
  • Оперативная память: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
  • Сеть: Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
  • SAS: SAS from C606; RAID 0, 1, 10 Поддержка; 8 SAS/SATA портов.
  • PCIe: 3 (x16) PCI-E 3.0 слоты; 3 (x8) PCI-E 3.0 слоты (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
  • USB: 11 USB 2.0 портов Всего (4 сзади + 6 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X9DR3-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-825TQ-R740LPB, CSE-835TQ-R920B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9DR3-F2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRT-F2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRi-F2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRX+-F2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X9DR3-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DR3-F MBD-X9DR3-F — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Кабели интерфейсов CBL-0097L-03 — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X9DR3-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.

Процессорная подсистема

Кэш-память
До 30MB
Поддерживаемые процессоры
2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 135W
Чипсет
Intel C606 чипсет
Количество процессорных разъёмов
2
Системная шина
QPI До 8 GT/s

Интерфейсы и расширение

COM-порты и колодки
2 Fast UART 16550 портов: 1 сзади и 1 колодка
Видеовыходы
Matrox G200eW; 1 VGA порт
Порты USB
11 USB 2.0 портов Всего (4 сзади + 6 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 (x16) PCI-E 3.0 слоты; 3 (x8) PCI-E 3.0 слоты (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: X9DR3-F MBD-X9DR3-F
1 шт.; X9DR3-F Материнская плата
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R server MB с Gasket.
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; Кабель SATA 61CM плоский S-S PBF
Комплект: Кабели интерфейсов CBL-0097L-03
2 шт.; 30AWG 50CM Ipass до 4 SATA, W/50cm SB, S
Условия и ограничения
† BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Условия совместимости шасси
Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.5cm x 33.2cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E-ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Контроллер и порты SAS
SAS from C606; RAID 0, 1, 10 Поддержка; 8 SAS/SATA портов
Контроллер и порты SATA
2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)
Порты SATA AHCI
SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10
Порты SATA SCU
SATA 2.0 3Gb/s с RAID 0, 1, 10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, 4 Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
ACPI / APM Управление питанием; Принудительное выключение кнопкой питания; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI; опционально IPMI 1.5 / 2.0
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Карина Герасимова26.01.2025

4/5

Плату меняли в сервере после отказа старой. Перед установкой сверили только посадочное место, остальное уже пошло по ходу дела. После сборки система загрузилась, и комплект снова ушел в работу.

Плюсы товара

Система загрузилась после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по двухпроцессорной сборке и совместимости по памяти стоит сделать до покупки?

Проверьте поддержку двух сокетов LGA2011, чипсет Intel C606 и совместимость DDR3 с 16 слотами — это база для запуска и корректной работы системы.

Как дисковая подсистема этой платы влияет на проектирование хранения: на что обратить внимание при выборе накопителей?

На плате заявлены 8 x SAS, 4 x SATA и 2 x SATA3 — при проектировании RAID/хранения заранее соотнесите типы и интерфейсы дисков с нужным распределением по портам.

Что нужно проверить, если вы планируете обслуживать сервер удаленно, а не через локальный доступ?

Для управления используется IPMI — убедитесь, что ваша сеть обеспечивает постоянный доступ к IPMI и что вы сможете выполнять удаленные действия по обслуживанию в рамках регламента.

Какие риски по обслуживанию возникают из-за типа видеовыхода на плате?

Есть VGA-видеовыход — при настройке/диагностике проверьте, что у вас доступны средства подключения VGA в сценариях первичной настройки и восстановления.

Как учесть сетевые интерфейсы 2 LAN при проектировании связности и изоляции трафика?

Плата имеет 2 LAN — при внедрении заранее определите, для чего нужны два порта (сеть управления, рабочий трафик, отдельные VLAN) и как это будет поддержано вашей инфраструктурой.
