Артикул: MBD-X9DR3-LN4F+

Наличие уточняйте

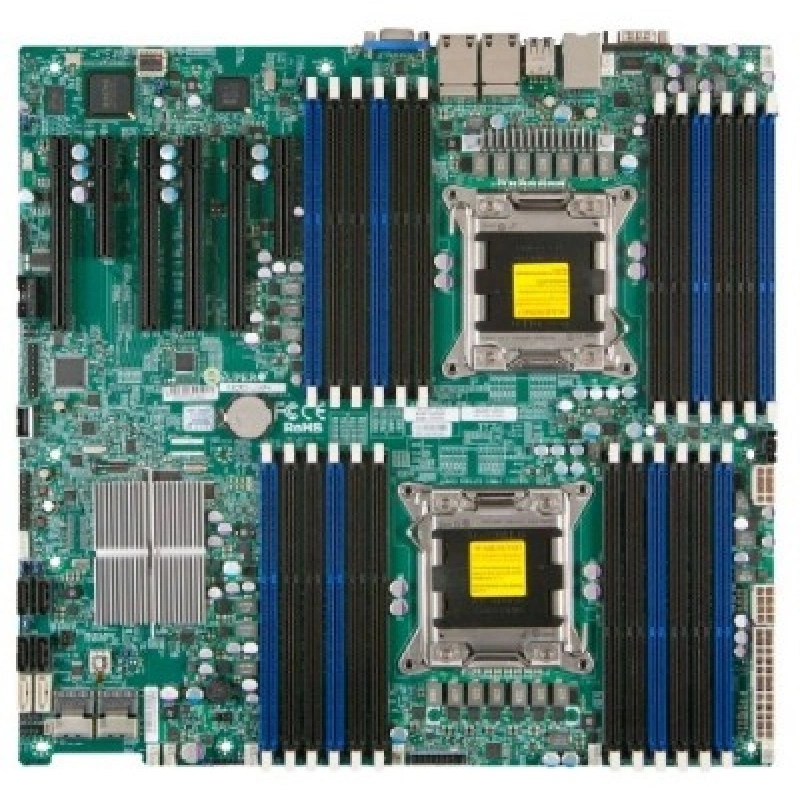

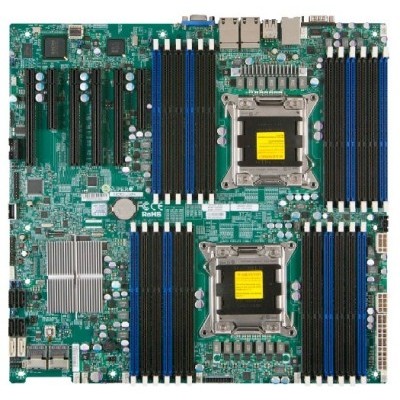

Материнская плата Supermicro MBD-⁠X9DR3-⁠LN4F+

Цена последней отгрузки со склада:

35 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9DR3-LN4F+

Supermicro MBD-X9DR3-LN4F+ объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X9DR3-LN4F+. Вычислительная платформа: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).

Формат платы — Enhanced Extended ATX. Её габариты составляют 13.68" x 13" (34.7cm x 33cm). Системная логика: Intel C606 чипсет. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM. Поддерживаемый тип и режимы RAM: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Сетевые контроллеры и подключение: Intel i350 Четыре порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность X9DR3-LN4F+ проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).
  • Форм-фактор и габариты: Enhanced Extended ATX; 13.68" x 13" (34.7cm x 33cm).
  • Оперативная память: 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
  • Сеть: Intel i350 Четыре порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
  • SAS: SAS from C606; RAID 0, 1, 10 Поддержка; 8 SAS портов from C606.
  • PCIe: 4 (x16) PCI-E 3.0 слоты; 1 (x8) PCI-E 3.0 слот; 1 (x4) PCI-E 3.0 (в x8) слот (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
  • USB: 9 USB 2.0 портов Всего (4 сзади + 4 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X9DR3-LN4F+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-825TQ-R740LPB, CSE-835TQ-R920B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9DR3-LN4F+2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Четыре порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRi-LN4F+2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Gigabit Ethernet (x4 портов); Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRW-3LN4F+2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Gigabit Ethernet (x4 портов); Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRE-LN4F2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Gigabit Ethernet (4 портов); Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X9DR3-LN4F+. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X9DR3-LN4F+

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.

Процессорная подсистема

Кэш-память
До 30MB
Поддерживаемые процессоры
2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 135W
Чипсет
Intel C606 чипсет
Количество процессорных разъёмов
2
Системная шина
QPI До 8 GT/s

Интерфейсы и расширение

COM-порты и колодки
2 Fast UART 16550 портов: 1 сзади и 1 колодка
Видеовыходы
Matrox G200eW; 1 VGA порт
Порты USB
9 USB 2.0 портов Всего (4 сзади + 4 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel i350 Четыре порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
4 (x16) PCI-E 3.0 слоты; 1 (x8) PCI-E 3.0 слот; 1 (x4) PCI-E 3.0 (в x8) слот (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)

Комплектация и совместимость

Поддерживаемые модели
SYS-6027R-3RF4+; SYS-7047R-3RF4+
Условия и ограничения
† BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Условия совместимости шасси
Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
13.68" x 13" (34.7cm x 33cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Enhanced Extended ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Контроллер и порты SAS
SAS from C606; RAID 0, 1, 10 Поддержка; 8 SAS портов from C606
Контроллер и порты SATA
SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; RoHS, Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI; опционально IPMI 1.5 / 2.0
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Оксана Комарова26.04.2026

5/5

Эту плату ставили в двухсокетный сервер под большой объем памяти. После запуска увиделись оба процессора, а затем без задержек поднялись и массивы на SAS2. Для старой платформы получилось живое обновление.

Плюсы товара

Оба процессора определились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие серверные CPU и сокеты нужно проверить, чтобы плата SuperMicro MBD-X9DR3-LN4F+ заработала без несовместимости?

Для этой платы заявлены 2 разъема LGA2011 и поддержка серии Xeon E5-2600. Перед установкой убедитесь, что выбранные процессоры именно под LGA2011 и относятся к указанной серии/линейке.

Как правильно планировать память: что выбрать для лимита по объему — RDIMM или UDIMM на плате SuperMicro MBD-X9DR3-LN4F+?

На плате 24 слота DIMM. Заявленный потолок зависит от типа модулей: до 768 ГБ с RDIMM и до 128 ГБ с UDIMM. При подборе конфигурации учитывайте не только общий объем, но и тип модулей памяти.

Какие ограничения по PCIe важны при установке нескольких плат расширения в этой материнской плате?

У платы есть 4 слота PCIe 3.0 x16, 1 слот PCIe 3.0 x8 и 1 слот PCIe 3.0 x4 (электрически x8). При развертывании нескольких карт заранее распределяйте нагрузку по слотам и учитывайте различия по электрической пропускной способности.

Как оценить риски по подсистеме хранения, если вам нужно подключить много дисков по SAS к MBD-X9DR3-LN4F+?

Подсистема накопителей рассчитана на 8 портов SAS2. Если в проекте много SAS-накопителей или требуется много контроллеров/каналов, проверьте, что количество подключений и схема разводки укладываются в 8 SAS2-портов.

Под какую серверную компоновку и шасси подходит плата по форм-фактору, чтобы не упереться в механические несовместимости?

Плата заявлена в формате E-ATX. При подборе корпуса/шасси убедитесь, что выбранное серверное шасси поддерживает установку E-ATX, иначе могут возникнуть проблемы с размещением и кабельной разводкой.
