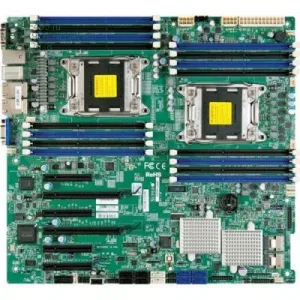

Материнская плата Supermicro MBD-⁠X9DR7-⁠LN4F-⁠O eATX

Цена последней отгрузки со склада:

35 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9DR7-LN4F-O

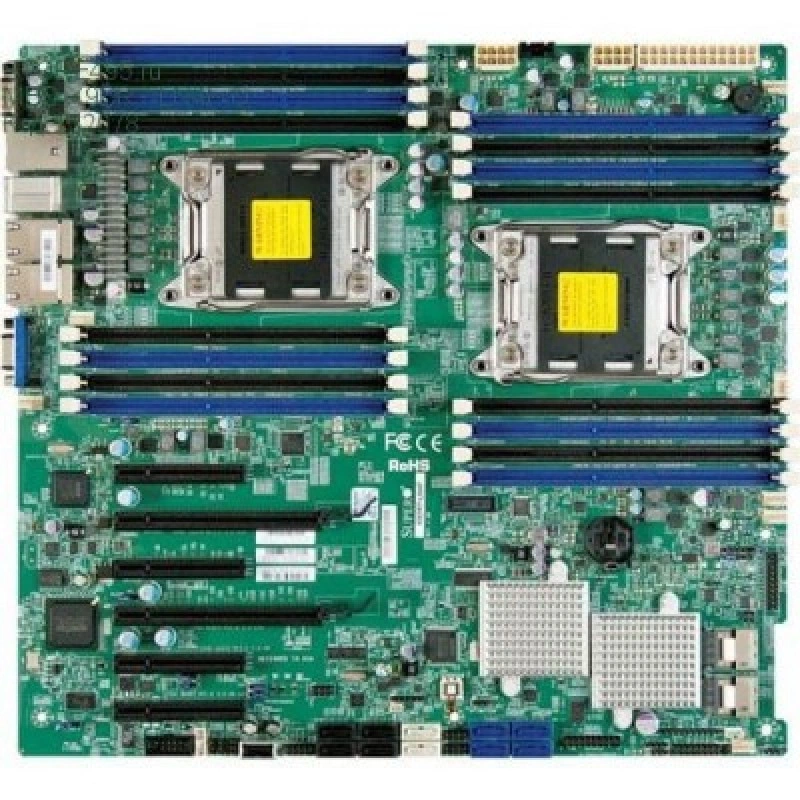

Supermicro MBD-X9DR7-LN4F-O - серверная материнская плата формата eATX для двухпроцессорных систем на платформе Intel Xeon E5. Модель построена на чипсете Intel C602 и использует сокет LGA2011, что позволяет собирать конфигурации с акцентом на вычислительную плотность, сетевую связность и развитые возможности хранения данных. Плата рассчитана на серверные и рабочие станции, где требуется поддержка нескольких накопителей SAS, встроенное удаленное управление и широкий набор интерфейсов для обслуживания и подключения периферии.

Конфигурация включает 16 слотов DDR3, восемь SAS-портов, встроенный VGA-выход, четыре сетевых порта и интерфейс IPMI для удаленного администрирования. Такое сочетание делает плату удобной основой для серверов хранения, виртуализации, корпоративных вычислительных узлов и других систем, где важны возможность подключения большого числа накопителей и стабильная работа в круглосуточном режиме. Форм-фактор eATX позволяет разместить на плате подсистему памяти и расширения, достаточную для построения производительных двухпроцессорных платформ.

Supermicro MBD-X9DR7-LN4F-O подходит для серверных корпусов, совместимых с платами крупного форм-фактора, и может использоваться как базовый компонент в инфраструктуре, где нужны несколько сетевых подключений, серверное управление и гибкость по подключению дисковой подсистемы. Модель ориентирована на практичные профессиональные сборки без лишних декоративных элементов, с упором на функциональность и расширяемость.

Функциональные возможности

Плата X9DR7-LN4F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).
  • Форм-фактор и габариты: Extended ATX; 12.1" x 13" (30.7cm x 33.2cm).
  • Оперативная память: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
  • Сеть: Intel i350 Gigabit Ethernet (4 портов); Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps); 4x SATA 2.0 портов (3Gbps).
  • SAS: SAS2 (6Gb/s) через Broadcom 2308; SW RAID 0, 1, 10 Поддержка; 8 SAS2 портов (6Gb/s).
  • PCIe: 2x PCI-E 3.0 x16 слоты; 4x PCI-E 3.0 x8 слоты (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
  • USB: 7 USB 2.0 портов Всего (2 сзади + 4 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X9DR7-LN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-825TQ-R740LPB, CSE-835TQ-R920B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X9DR7-LN4F2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Gigabit Ethernet (4 портов); Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRE-LN4F2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Gigabit Ethernet (4 портов); Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRi-LN4F+2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Gigabit Ethernet (x4 портов); Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRD-7LN4F2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Четыре порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X9DR7-LN4F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DR7-LN4F MBD-X9DR7-LN4F — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Кабели интерфейсов CBL-0097L-03 — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X9DR7-LN4F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.

Процессорная подсистема

Кэш-память
До 30MB
Поддерживаемые процессоры
2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 135W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
2
Системная шина
QPI До 8 GT/s

Интерфейсы и расширение

COM-порты и колодки
2 Fast UART 16550 портов (1 сзади, 1 колодка)
Видеовыходы
Matrox G200eW; 1 VGA порт
Порты USB
7 USB 2.0 портов Всего (2 сзади + 4 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel i350 Gigabit Ethernet (4 портов); Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2x PCI-E 3.0 x16 слоты; 4x PCI-E 3.0 x8 слоты (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: X9DR7-LN4F MBD-X9DR7-LN4F
1 шт.; X9DR7-LN4F Материнская плата
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R server MB с Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; Кабель SATA 61CM плоский S-S PBF
Комплект: Кабели интерфейсов CBL-0097L-03
2 шт.; 30AWG 50CM Ipass до 4 SATA, W/50cm SB, S
Условия и ограничения
† BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Условия совместимости шасси
Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12.1" x 13" (30.7cm x 33.2cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Extended ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Контроллер и порты SAS
SAS2 (6Gb/s) через Broadcom 2308; SW RAID 0, 1, 10 Поддержка; 8 SAS2 портов (6Gb/s)
Порты SATA AHCI
SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps)
Порты SATA SCU
SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 4x SATA 2.0 портов (3Gbps)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; RoHS, Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI; опционально IPMI 1.5 / 2.0
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
