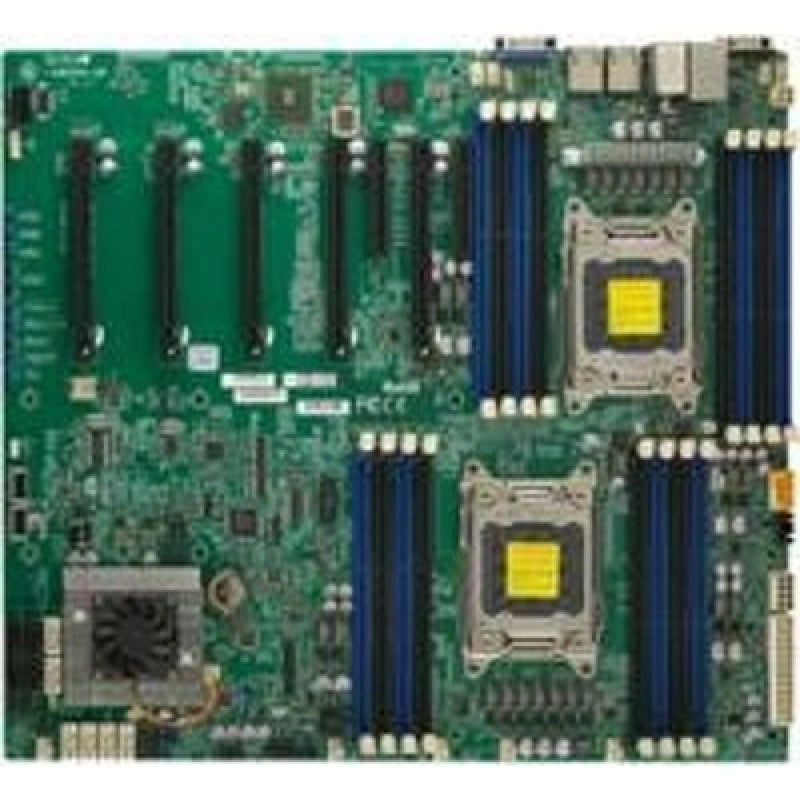

Материнская плата Supermicro MBD-X9DRG-QF-B
Цена последней отгрузки со склада:
37 100 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X9DRG-QF-B
Материнская плата Supermicro MBD-X9DRG-QF-B предназначена для построения серверных систем на платформе Socket-2011 с чипсетом Intel C602. Модель выполнена в серверном классе и рассчитана на использование с совместимыми процессорами и компонентами соответствующего уровня. Конструкция платы подходит для тех случаев, когда нужна серверная основа с поддержкой нескольких интерфейсов и возможностью собрать конфигурацию для сетевых, рабочих или прикладных задач.
Плата поддерживает память DDR3 и оснащена двумя портами RJ45 Gigabit Ethernet, а также интерфейсом SATA3 и видеовыходом VGA. Наличие DOM и обозначение BULK указывают на ориентированную на системную интеграцию модификацию без лишних декоративных элементов. Такое исполнение удобно для серверных корпусов и сборок, где важны функциональность, сетевые возможности и наличие базовых интерфейсов подключения.
Supermicro MBD-X9DRG-QF-B может применяться в серверах и рабочих системах, для которых актуальны два сетевых порта Gigabit Ethernet, поддержка DDR3 и набор интерфейсов для подключения накопителей и периферии. Плата ориентирована на профессиональные конфигурации, где требуется надежная основа на серверной платформе Socket-2011.
Функциональные возможности
Функциональность X9DRG-QF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Renesas SH7757 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011).
- Форм-фактор и габариты: Проприетарный; 15.2" x 13.2" (38.6cm x 33.5cm).
- Оперативная память: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
- Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
- Сеть: Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps); 4x SATA 2.0 портов (3Gbps).
- PCIe: 4x PCI-E 3.0 x16 (double-width) слоты; 2x PCI-E 3.0 x8 (1 в x16) слот; 1x PCI-E 2.0 x4 (в x8) слот (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
- USB: 10 USB 2.0 портов Всего (4 сзади + 4 через внутреннюю колодку + 2 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Renesas SH7757 BMC.
- Охлаждение: 11x 4-pin разъёмы вентиляторов; 11x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X9DRG-QF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011). Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-747BTQ-R1K62B, CSE-747TQ-R1620B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9DRG-QF | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9SRG-F | 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W) | 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRT-F | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRi-F | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X9DRG-QF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят X9DRG-QF MBD-X9DRG-QF — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X9DRG-QF-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V, 1.35 V
- Ёмкость и слоты памяти
- 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
- Ёмкость модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.
Процессорная подсистема
- Кэш-память
- До 30MB
- Поддерживаемые процессоры
- Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011)
- Сокет процессора
- LGA 2011
- Тепловой пакет CPU
- До 150W
- Чипсет
- Intel C602 чипсет
- Количество процессорных разъёмов
- 2
- Системная шина
- QPI До 8 GT/s
Интерфейсы и расширение
- COM-порты и колодки
- 1 Fast UART 16550 порт / 1 колодка
- Видеовыходы
- G200 (Renesas SH7757 BMC); 1 VGA порт
- Порты USB
- 10 USB 2.0 портов Всего (4 сзади + 4 через внутреннюю колодку + 2 Type A)
- Сетевые контроллеры
- Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 4x PCI-E 3.0 x16 (double-width) слоты; 2x PCI-E 3.0 x8 (1 в x16) слот; 1x PCI-E 2.0 x4 (в x8) слот (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Комплект: X9DRG-QF MBD-X9DRG-QF
- 1 шт.; X9DRG-QF Материнская плата
- Комплект: Заглушка I/O MCP-260-00042-0N
- 1 шт.; Стандартная заглушка I/O для X9 разъём R server MB с Gasket
- Комплект: Кабели интерфейсов CBL-0044L
- 2 шт.; 57.5CM SATA плоский S-S PBF
- Поддерживаемые модели
- SYS-7047GR-TRF-FC475; SYS-7047GR-TPRF-FM475; SYS-7047GR-TPRF-FM409; SYS-7047GR-TPRF; SYS-7047GR-TRF
- Условия и ограничения
- † BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка
- Условия совместимости шасси
- Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 15.2" x 13.2" (38.6cm x 33.5cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Проприетарный
Накопители
- SATA DOM
- 1 DOM (Disk on Module) power разъём
- Порты SATA AHCI
- SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps)
- Порты SATA SCU
- SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 4x SATA 2.0 портов (3Gbps)
Питание и охлаждение
- Вентиляторы и охлаждение
- 11x 4-pin разъёмы вентиляторов; 11x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка; RoHS; Две зоны охлаждения
- Контроль напряжений
- Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
- Управление питанием
- ACPI / APM Управление питанием; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor III; Watch Dog; NMI; опционально IPMI 1.5 / 2.0
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Renesas SH7757 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; BIOS rescue hot keys; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
