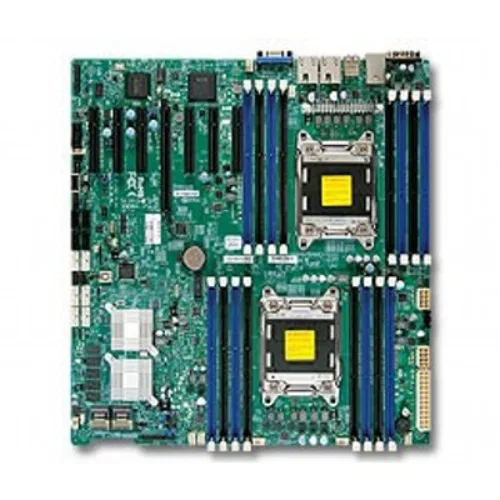

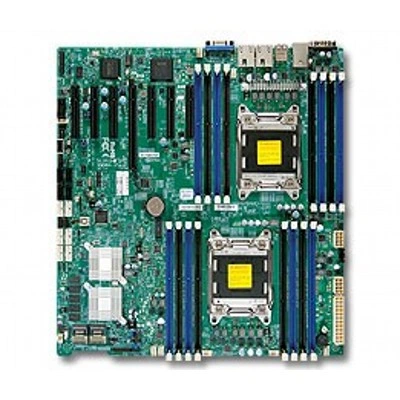

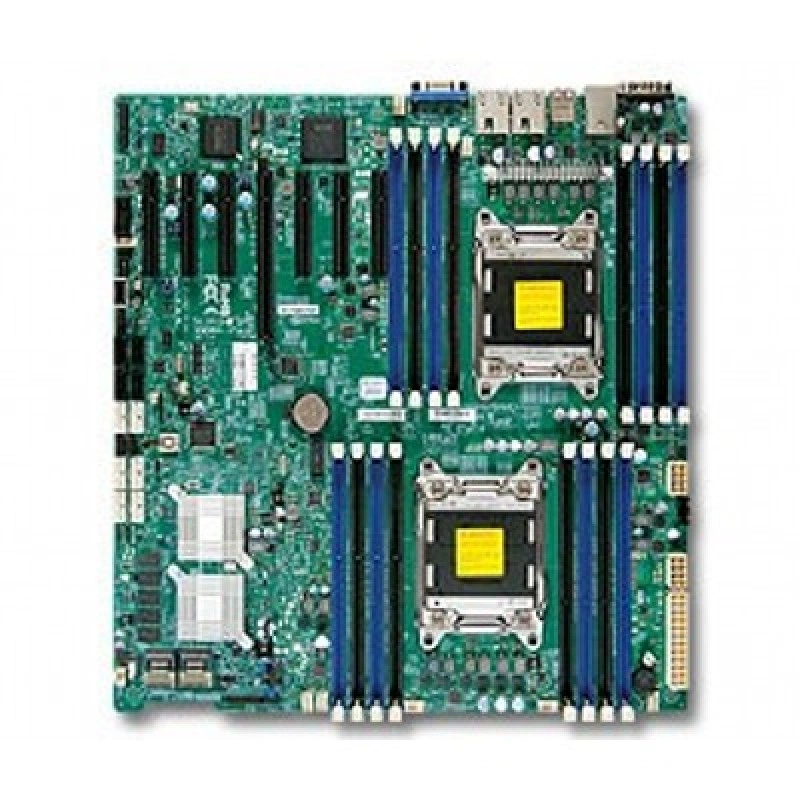

Материнская плата SuperMicro MBD-X9DRH-7TF-O (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X9DRH-7TF-O

Материнская плата SuperMicro MBD-X9DRH-7TF-O предназначена для серверных систем на базе двух процессоров Intel Xeon E5-2600 и чипсета Intel C602. Форм-фактор E-ATX 12" x 13" позволяет использовать плату в совместимых корпусах и серверных платформах, рассчитанных на установку полноразмерной серверной материнской платы с расширенным набором слотов и интерфейсов.

Модель ориентирована на сборку и модернизацию серверов, где важны высокая плотность подключений, поддержка большого объема оперативной памяти и наличие аппаратного RAID-контроллера для организации отказоустойчивых массивов. На плате предусмотрены 16 слотов DIMM с поддержкой до 512 ГБ RDIMM или до 128 ГБ UDIMM, а также встроенная серверная сеть 2 x 10GBase-T на контроллере Intel X540. Набор интерфейсов включает PCI Express, SAS, SATA, USB и COM, что делает плату удобной для создания универсальной серверной конфигурации под задачи хранения данных, сетевого доступа и периферийного подключения.

Плата оснащена графическим адаптером Matrox G200, портом VGA и набором внутренних и внешних разъемов для подключения накопителей, служебных устройств и устройств администрирования. Поддержка SAS2 через контроллер LSI2208 и SATA с режимами RAID 0, 1, 5, 6, 10, 50, 60 позволяет гибко выбирать схему размещения данных в серверной системе. Модель подходит для серверной инфраструктуры, где требуется сочетание вычислительной платформы, сетевых интерфейсов и контролируемого хранения данных в одном устройстве.

Ключевые особенности MBD-X9DRH-7TF-O

• Процессорная платформа: 2 x LGA2011, поддержка Intel Xeon E5-2600.
• Чипсет: Intel C602.
• Форм-фактор: E-ATX 12" x 13".
• Оперативная память: 16 слотов DIMM, до 512 ГБ RDIMM или до 128 ГБ UDIMM.
• Слоты расширения: 1 x PCI-E 3.0 x16, 6 x PCI-E 3.0 x8.
• Накопители: 8 x SAS2, 6 x SATA, 1 x SATA DOM.
• RAID: 0, 1, 5, 6, 10, 50, 60.
• Сеть: 2 x 10GBase-T на контроллере X540 10GbE.
• Видео: Matrox G200, VGA.
• Интерфейсы: 7 x USB 2.0, 2 x COM.

Технические параметры

• Сокет: 2 x LGA2011.
• Поддерживаемые процессоры: Intel Xeon E5-2600.
• Чипсет: C602.
• Разъемы PCI Express: 1 x PCI-E 3.0 x16, 6 x PCI-E 3.0 x8.
• Порты SATA: 6, из них 4 x SATA2 и 2 x SATA3.
• Порты SAS: 8 x SAS2.
• Сеть: 2 x 10GBase-T.
• USB: 7 x USB 2.0, включая 4 задних, 2 внутренних разъема и 1 Type A.
• COM: 2, один задний и один внутренний разъем.

Совместимость

• Корпус: E-ATX 12" x 13".
• Назначение: серверные платформы с поддержкой двухпроцессорной конфигурации.
• Память: RDIMM и UDIMM в поддерживаемых конфигурациях.
• Накопители: SAS2, SATA и SATA DOM.

Применение

Плата используется в серверных системах для задач виртуализации, хранения данных, сетевых служб и построения вычислительных узлов с несколькими интерфейсами подключения. Набор SAS, SATA, PCI Express и встроенная 10-гигабитная сеть позволяет применять ее в конфигурациях, где требуется одновременно работа с накопителями, периферией и высокоскоростным сетевым доступом.

Модель подходит для корпоративных серверов, где важны расширяемость, наличие встроенного видеовыхода и возможность организации RAID-массивов на уровне аппаратного контроллера. Благодаря двум процессорным сокетам и поддержке большого объема памяти плата рассчитана на построение производительных серверных платформ для постоянной нагрузки.
