Артикул: MBD-X9DRH-IF-B

Наличие уточняйте

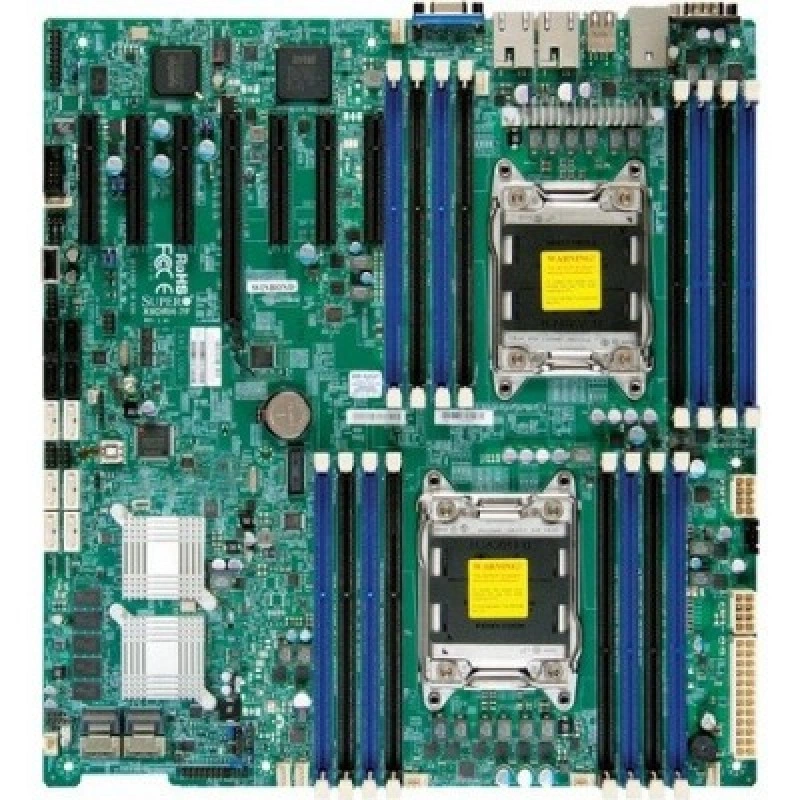

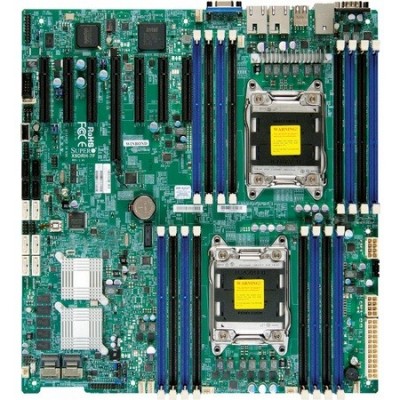

Supermicro MBD-⁠X9DRH-⁠IF-⁠B — серверная материнская плата

Цена последней отгрузки со склада:

30 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9DRH-IF-B

Supermicro MBD-X9DRH-IF-B - серверная материнская плата формата eATX для платформы Intel Xeon E5-2600 на сокете LGA 2011. Модель построена на чипсете Intel C602 и предназначена для серверных систем, где требуется поддержка двух процессоров, DDR3-памяти, нескольких накопителей SATA и сетевых подключений Gigabit Ethernet. Плата подходит для сборки серверов и рабочих станций, в которых важны стабильная работа, наличие серверных интерфейсов и возможность подключить периферию через VGA, USB и COM. Формат eATX делает модель совместимой с корпусами, рассчитанными на серверные и высокопроизводительные платы расширенного размера.

Конфигурация MBD-X9DRH-IF-B ориентирована на задачи виртуализации, файлового хранения, сетевых сервисов и корпоративных рабочих станций. Встроенные два сетевых порта RJ-45 Gigabit Ethernet обеспечивают базовое сетевое подключение, а SATA3 и поддержка RAID позволяют использовать несколько накопителей в одном сервере. Наличие VGA-выхода, USB и системных разъемов расширяет возможности подключения и обслуживания, а серверный набор функций делает модель удобной основой для платформы с долговременной эксплуатацией. Эта материнская плата относится к поколению решений для LGA 2011 и подходит для серверов, где требуется сочетание двухпроцессорной архитектуры, дисковой подсистемы SATA и встроенных сетевых интерфейсов.

Плата рассчитана на использование в совместимых серверных корпусах и конфигурациях, где важны надежное питание, корректная вентиляция и штатная серверная компоновка. Для администрирования и повседневной работы доступны встроенные средства, а также классический набор серверных разъемов. Supermicro MBD-X9DRH-IF-B подходит для систем, которым нужна серверная основа с поддержкой DDR3, SATA3, Gigabit Ethernet и двух процессоров Intel Xeon E5-2600.

Функциональные возможности

Практическая задача X9DRH-iF — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).
  • Форм-фактор и габариты: Extended ATX; 12.1" x 13" (30.7cm x 33.2cm).
  • Оперативная память: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
  • Сеть: Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps); 4x SATA 2.0 портов (3Gbps).
  • PCIe: 1 PCI-E 3.0 x16; 6 PCI-E 3.0 x8 (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
  • USB: 7 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X9DRH-iF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-825TQ-R740LPB, CSE-835TQ-R920B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X9DRH-iF2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRH-iTF2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRW-iF2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRL-iFIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X9DRH-iF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят X9DRH-iF MBD-X9DRH-iF — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X9DRH-IF-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.

Процессорная подсистема

Кэш-память
До 30MB
Поддерживаемые процессоры
2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 135W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
2
Системная шина
QPI До 8 GT/s

Интерфейсы и расширение

COM-порты и колодки
2 Fast UART 16550 serial COM порт (1 сзади & 1 колодка)
Видеовыходы
Matrox G200eW; 1 VGA порт
Порты USB
7 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 3.0 x16; 6 PCI-E 3.0 x8 (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: X9DRH-iF MBD-X9DRH-iF
1 шт.; X9DRH-iF Материнская плата
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R server MB с Gasket.
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; Кабель SATA 61CM плоский S-S PBF
Условия и ограничения
† BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Условия совместимости шасси
Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12.1" x 13" (30.7cm x 33.2cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Extended ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Порты SATA AHCI
SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps)
Порты SATA SCU
SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 4x SATA 2.0 портов (3Gbps)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; RoHS, Halogen Free; Две зоны охлаждения
Контроль напряжений
Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
ACPI / APM Управление питанием; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI; IPMI 1.5 / 2.0
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Denis23.02.2025

5/5

Старую плату меняли в сервере на LGA 2011, и эта подошла на замену без лишней переделки корпуса. После сборки увидели два сетевых порта, подняли систему и проверили диски по SATA3. Для старого сервера вышло очень к месту.

Плюсы товара

Подошла на замену старой

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости с корпусом и серверной компоновкой нужно проверить при установке MBD-X9DRH-IF-B?

Проверьте форм-фактор eATX и то, что корпус рассчитан на такую плату, а также наличие нужных внутренних интерфейсов для подключения USB/COM/VGA и организации питания и охлаждения в штатной серверной компоновке.

Насколько платформа подходит для двухпроцессорной конфигурации на Intel Xeon E5-2600, и какие ограничения нужно учитывать?

Плата ориентирована на сокет LGA 2011 и платформу Intel Xeon E5-2600, поэтому при подборе конфигурации важно, чтобы процессоры и системная сборка соответствовали этой двухпроцессорной архитектуре.

Что нужно учесть при выборе дисковой подсистемы: SATA3 и RAID, чтобы не получить неправильную конфигурацию?

Заранее определите, что планируемые накопители подключаются через SATA3 и что контролируется поддерживаемый на плате RAID-режим; это влияет на схему подключения дисков и ожидаемую организацию хранения.

Какие требования к сетевой части возникают, если рассчитывать на 2 порта 1GbE для сервисов?

Так как на плате 2 x RJ-45 Gigabit Ethernet, при проектировании сети учитывайте пропускную способность и разводку интерфейсов под нужные сервисы, чтобы не упереться в ограничение по количеству и скорости портов.

Какие эксплуатационные нюансы по вентиляции/питанию стоит заложить, чтобы плата работала в серверном режиме без проблем?

Для серверной платы важно обеспечить корректное питание и штатную вентиляцию в совместимом серверном корпусе: это снижает риск перегрева и нестабильной работы при длительной эксплуатации.
