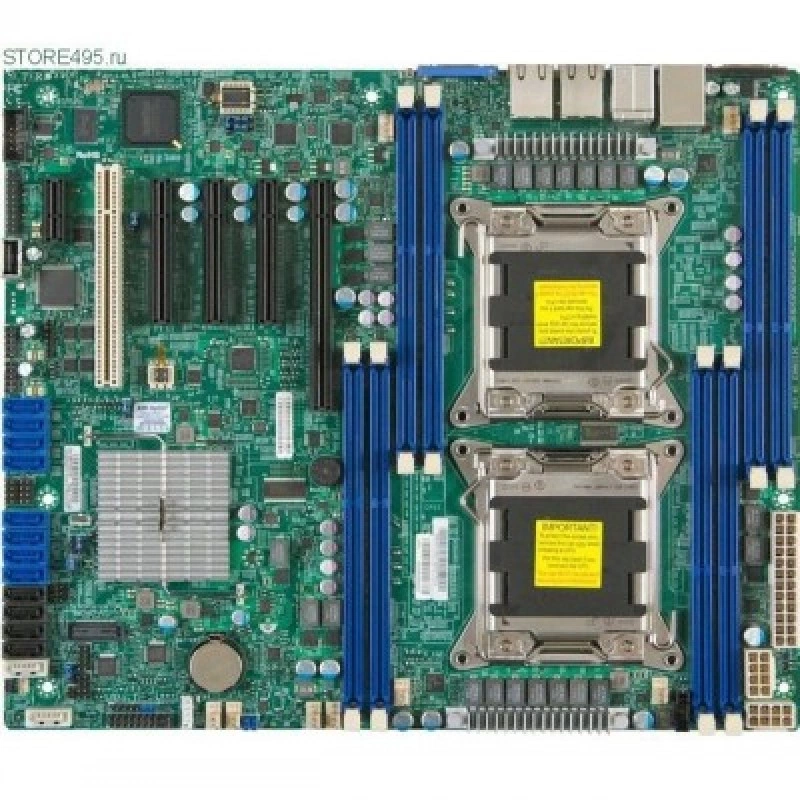

Supermicro MBD-X9DRL-3F-B - серверная материнская плата
Цена последней отгрузки со склада:
48 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X9DRL-3F-B
Supermicro MBD-X9DRL-3F-B - серверная материнская плата для построения и модернизации серверных платформ на базе процессоров с разъемом Socket 2011. Модель рассчитана на использование в совместимых системах, где важны поддержка серверной памяти DDR3, подключение накопителей SATA3 и SAS2, а также наличие встроенных сетевых и графических интерфейсов для базовой серверной конфигурации.
Плата применяется в серверных корпусах формата ATX и ориентирована на задачи, связанные с постоянной работой оборудования. Набор возможностей включает поддержку до 8 модулей RDIMM, интерфейсы SATA3 / SAS2, DOM и встроенный VGA, что делает изделие подходящим для серверов общего назначения, рабочих узлов и систем хранения, где требуется сочетание дисковой подсистемы, сетевого подключения и достаточного запаса по памяти.
Модель MBD-X9DRL-3F-B относится к линейке серверных плат Supermicro и может использоваться как основа для новых сборок, так и для замены совместимого узла в действующем сервере. При подборе важно учитывать сокет, чипсет C606, тип памяти, количество поддерживаемых модулей и наличие необходимых разъемов для накопителей и периферии.
Функциональные возможности
Функциональность X9DRL-3F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011).
- Форм-фактор и габариты: ATX; 12" x 10" (30.48cm x 25.4cm).
- Оперативная память: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM.
- Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
- Сеть: Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
- SAS: SAS from C606; RAID 0, 1, 10 Поддержка; 8 SAS портов.
- PCIe: 3 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в x8); 1 PCI-E 2.0 x1; 1 PCI.
- USB: 9 USB 2.0 портов Всего (4 сзади + 4 через внутреннюю колодку + 1 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X9DRL-3F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-823TQ-653LPB, CSE-833T-653B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9DRL-3F | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011) | 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRW-3F | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRL-iF | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011) | 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRL-EF | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011) | 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i210 Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.
Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X9DRL-3F. Суффикс -B обозначает исполнение Bulk для комплектации системы. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X9DRL-3F-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V, 1.35 V
- Ёмкость и слоты памяти
- 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM
- Ёмкость модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.
Процессорная подсистема
- Кэш-память
- До 30MB
- Поддерживаемые процессоры
- Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011)
- Сокет процессора
- LGA 2011
- Тепловой пакет CPU
- До 130W
- Чипсет
- Intel C606 чипсет
- Количество процессорных разъёмов
- 2
- Системная шина
- QPI До 8 GT/s
Интерфейсы и расширение
- COM-порты и колодки
- 2 Fast UART 16550 порт / 1 колодка
- Видеовыходы
- Matrox G200eW; 1 VGA порт
- Порты USB
- 9 USB 2.0 портов Всего (4 сзади + 4 через внутреннюю колодку + 1 Type A)
- Сетевые контроллеры
- Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 3 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в x8); 1 PCI-E 2.0 x1; 1 PCI
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Условия и ограничения
- † BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка
- Условия совместимости шасси
- Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 12" x 10" (30.48cm x 25.4cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- ATX
Накопители
- SATA DOM
- 1 DOM (Disk on Module) power разъём
- Контроллер и порты SAS
- SAS from C606; RAID 0, 1, 10 Поддержка; 8 SAS портов
- Контроллер и порты SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)
Питание и охлаждение
- Вентиляторы и охлаждение
- 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; RoHS, Halogen Free; Две зоны охлаждения
- Контроль напряжений
- Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
- Управление питанием
- ACPI / APM Управление питанием; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor III; Watch Dog; NMI; IPMI 1.5 / 2.0
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
