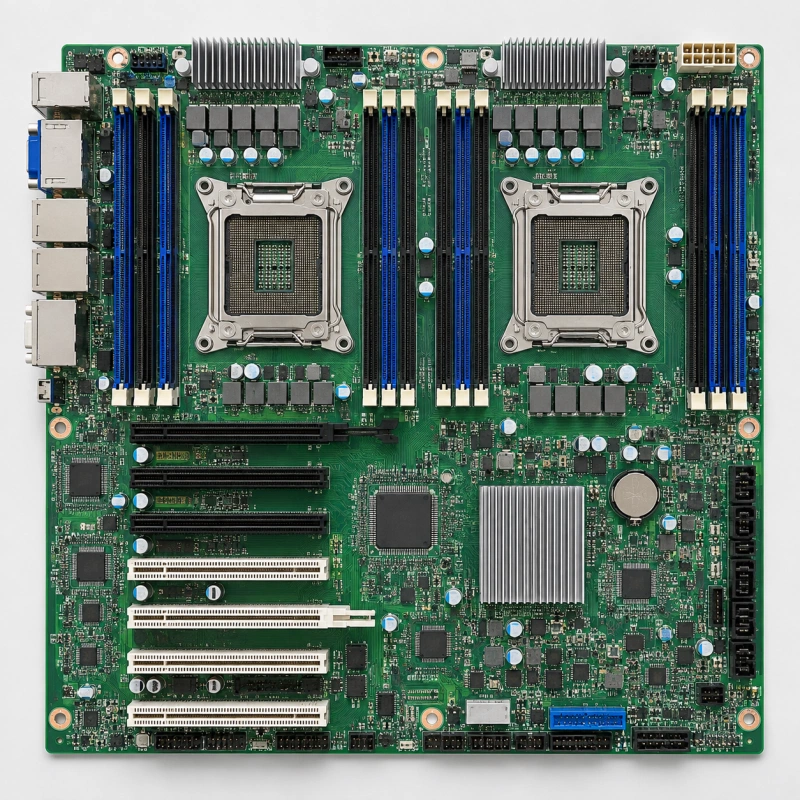

Основная информация о материнской плате Supermicro MBD-X9QRI-F-P
Supermicro MBD-X9QRI-F-P - серверная материнская плата на чипсете Intel C602 для платформы Socket 2011. Модель относится к профессиональным решениям Supermicro и предназначена для построения серверных систем на базе процессоров, совместимых с этим сокетом и чипсетом. Код MBD-X9QRI-F-P является точным обозначением данной платы и сохраняет ее конфигурацию как серверного компонента.
Плата рассчитана на использование в серверных сборках, где важны совместимость с процессорной платформой Intel C602 / Socket 2011 и интеграция в систему как основа для рабочих или инфраструктурных задач. Формулировка SERVER MB C602 S2011 PRO указывает на серверный класс изделия и подтверждает его назначение как материнской платы для серверов. Такой тип оборудования используют в составе стоечных или корпусных серверов, где требуется надежная аппаратная база и поддержка соответствующих серверных компонентов.
Модель MBD-X9QRI-F-P относится к конкретной серверной плате Supermicro и не должна смешиваться с соседними модификациями линейки. Для этого изделия ключевыми признаками являются серверное назначение, чипсет Intel C602 и платформа Socket 2011. Это позволяет применять плату в конфигурациях, где требуется совместимое серверное основание для процессора, памяти и других узлов системы.
Функциональные возможности
Функциональность X9QRi-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-4600 v2 (12-Core)** или E5-4600 (8-Core) family; 4 процессорных разъёма R (LGA 2011) ** BIOS rev. 3.0 или новее is needed до Поддержка Ivy Bridge-EP 4S..
- Форм-фактор и габариты: Проприетарный; 17" x 17" (43.2cm x 43.2cm).
- Оперативная память: 24x 240-pin DDR3 разъёма DIMM; поддержка До 768GB DDR3 ECC регистровая память (RDIMM).
- Тип и режимы памяти: 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: Intel i350 Два порт GbE LAN; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8291F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
- SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gb/s); 8x SATA 2.0 портов (3Gb/s).
- PCIe: 7x PCI-E 3.0 x16 слоты; 1x PCI-E 3.0 x8 (в x16) слот.
- USB: 10x USB 2.0 портов Всего (4 сзади + 4 front + 2 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
- Охлаждение: 10x 4-pin разъёмы вентиляторов; 10x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X9QRi-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-4600 v2 (12-Core)** или E5-4600 (8-Core) family; 4 процессорных разъёма R (LGA 2011) ** BIOS rev. 3.0 или новее is needed до Поддержка Ivy Bridge-EP 4S.. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 24x 240-pin DDR3 разъёма DIMM; поддержка До 768GB DDR3 ECC регистровая память (RDIMM); 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-848E16-R1K62B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9QRi-F | Intel Xeon процессор E5-4600 v2 (12-Core)** или E5-4600 (8-Core) family; 4 процессорных разъёма R (LGA 2011) ** BIOS rev. 3.0 или новее is needed до Поддержка Ivy Bridge-EP 4S. | 24x 240-pin DDR3 разъёма DIMM; поддержка До 768GB DDR3 ECC регистровая память (RDIMM); Intel i350 Два порт GbE LAN; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8291F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X9QRi-F+ | Intel Xeon процессор E5-4600 v2 (12-Core)** или E5-4600 (8-Core) family; 4 процессорных разъёма R (LGA 2011) ** BIOS rev. 3.0 или новее is needed до Поддержка Ivy Bridge-EP 4S. | 32x 240-pin DDR3 разъёма DIMM; поддержка До 1TB DDR3 ECC регистровая память (RDIMM) в 32 разъёма DIMM; Intel i350 Два порт GbE LAN; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X9SRi-F | 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W) | 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт GbE LAN; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRi-F | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X9QRi-F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X9QRI-F-P
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V, 1.35 V
- Ёмкость и слоты памяти
- 24x 240-pin DDR3 разъёма DIMM; поддержка До 768GB DDR3 ECC регистровая память (RDIMM)
- Ёмкость модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Кэш-память
- До 30MB
- Поддерживаемые процессоры
- Intel Xeon процессор E5-4600 v2 (12-Core)** или E5-4600 (8-Core) family; 4 процессорных разъёма R (LGA 2011) ** BIOS rev. 3.0 или новее is needed до Поддержка Ivy Bridge-EP 4S.
- Сокет процессора
- LGA 2011
- Чипсет
- Intel C602 чипсет
- Количество процессорных разъёмов
- 4
- Системная шина
- QPI До 8 GT/s
Интерфейсы и расширение
- COM-порты и колодки
- 2x Fast UART 16550 портов: 1 сзади и 1 колодка
- Super I/O
- Nuvoton W83527HG
- Видеовыходы
- G200 (Nuvoton WPCM450 BMC с graphic контроллер); 1x VGA порт
- Порты USB
- 10x USB 2.0 портов Всего (4 сзади + 4 front + 2 Type A)
- Сетевые контроллеры
- Intel i350 Два порт GbE LAN; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8291F PHY (выделенный IPMI)
- Сетевые порты
- 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 7x PCI-E 3.0 x16 слоты; 1x PCI-E 3.0 x8 (в x16) слот
Комплектация и совместимость
- Условия совместимости шасси
- Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 17" x 17" (43.2cm x 43.2cm)
- Форм-фактор
- Проприетарный
Накопители
- SATA DOM
- 1 DOM (Disk on Module) power разъём
- Контроллер и порты SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gb/s); 8x SATA 2.0 портов (3Gb/s)
Питание и охлаждение
- Вентиляторы и охлаждение
- 10x 4-pin разъёмы вентиляторов; 10x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
- Контроль напряжений
- Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5 фазы импульсного регулятора напряжения
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы
- Управление питанием
- ACPI / APM Управление питанием; Принудительное выключение кнопкой питания; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Программное обеспечение управления
- IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI; опционально IPMI 1.5 / 2.0
- Тип BIOS
- 16MB SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
Отзывы о товаре
Вопросы о товаре
Какие совместимости нужно проверить при замене материнской платы на MBD-X9QRI-F-P: только сокет или еще чипсет?
Чем риск ошибочного выбора MBD-X9QRI-F-P отличается от «просто неподходящей» платы без C602?
Подойдет ли MBD-X9QRI-F-P для серверов, где уже используются компоненты под C602 и Socket 2011, но другая модификация Supermicro?
Как характеристики Intel C602 и Socket 2011 влияют на планирование серверной сборки и обслуживания?
На какие типы задач обычно ориентируется серверная материнская плата на Intel C602 и Socket 2011?
