Артикул: MBD-X9SRA-B

Наличие уточняйте

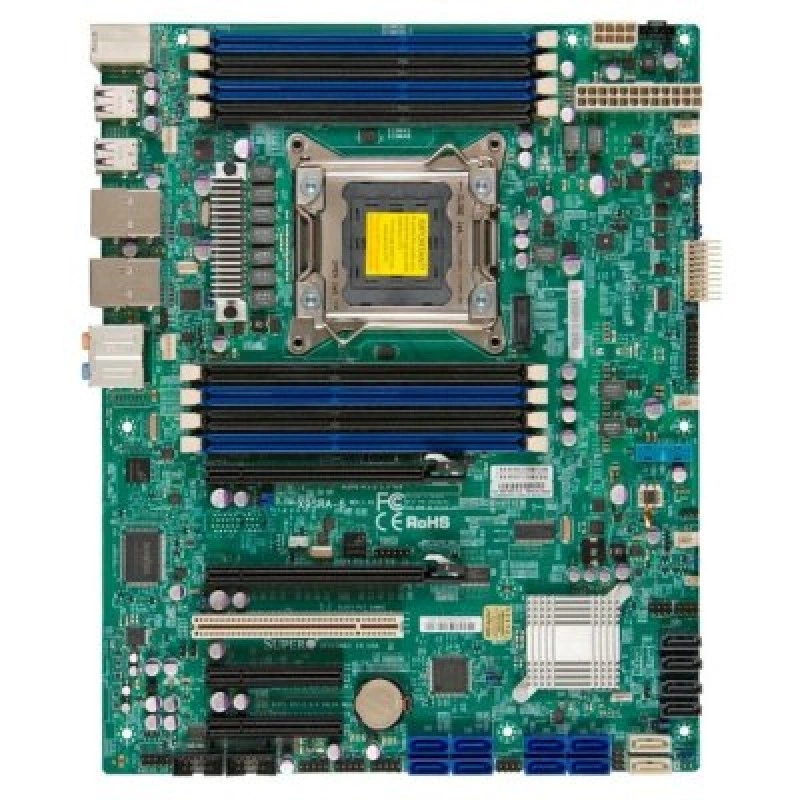

Материнская плата Supermicro MBD-⁠X9SRA-⁠B LGA2011

Цена последней отгрузки со склада:

36 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9SRA-B

Материнская плата Supermicro MBD-X9SRA-B построена на чипсете Intel C602 и рассчитана на серверные конфигурации с процессорным разъемом LGA2011. Плата поддерживает память DDR3 RDIMM и UDIMM, оснащена двумя слотами PCI-E x16, интерфейсом SAS, встроенным звуком HDA 7.1, двумя сетевыми портами Ethernet 1000 Мбит/с и разъемами USB 3.0. Форм-фактор ATX делает модель удобной для установки в совместимые корпуса и серверные шасси, где важны универсальная компоновка и широкий набор встроенных интерфейсов.

Модель MBD-X9SRA-B подходит для серверных сборок, в которых требуется сочетание серверного чипсета, поддержки нескольких типов оперативной памяти и расширенного набора подключений. Наличие двух слотов PCI-E x16 позволяет подключать дополнительные платы расширения, а поддержка SAS расширяет возможности подсистемы хранения данных. Сетевые интерфейсы 2 x 1000 Мбит/с обеспечивают стандартное проводное подключение, а встроенный звук HDA 7.1 и USB 3.0 дополняют функциональность платформы.

Это серверная материнская плата Supermicro, рассчитанная на совместимые платформы с сокетом LGA2011 и памятью DDR3 DIMM соответствующего типа. При подборе важно учитывать форм-фактор ATX, тип памяти, интерфейсы расширения и совместимость с процессорной и серверной частью системы.

Функциональные возможности

Плата X9SRA задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 150W); 1 процессорный разъём R (LGA 2011); Intel 2nd и 3rd поколения Core i7 серии с Non-ECC UDIMM только.
  • Форм-фактор и габариты: ATX; 12" x 9.6", (30.48cm x 24.4 cm).
  • Оперативная память: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM Условие: LRDIMM только works с Intel Xeon E5-2600 и E5-2600 v2 family процессоры.
  • Тип и режимы памяти: 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов.
  • SATA: SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 5, 10 Поддержка (Linux); 2x SATA 3.0 портов (6Gb/s); 4x SATA 2.0 портов (3Gb/s).
  • PCIe: 2x PCI-E 3.0 x16 слоты; 1x PCI-E 3.0 x4 (в x8) слот; 1x PCI-E 2.0 x4 (в x8) слот; 1x PCI-32 слот.
  • USB: 4x USB 3.0 портов (5Gbps); 14x USB 2.0 портов Всего (8x сзади + 6x через внутреннюю колодку).
  • Охлаждение: Всего of five 4-pin разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов w/ tachometer состояние мониторинг; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: Intel C602 чипсет.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X9SRA подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 150W); 1 процессорный разъём R (LGA 2011); Intel 2nd и 3rd поколения Core i7 серии с Non-ECC UDIMM только. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM Условие: LRDIMM только works с Intel Xeon E5-2600 и E5-2600 v2 family процессоры; 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D4-903B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X9SRAIntel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 150W); 1 процессорный разъём R (LGA 2011); Intel 2nd и 3rd поколения Core i7 серии с Non-ECC UDIMM только8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM Условие: LRDIMM только works с Intel Xeon E5-2600 и E5-2600 v2 family процессоры; Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов
X9SCAIntel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155)4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); Intel 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов
X9SAEIntel Xeon E3-1200 v2 серии, Core i7/i5/i3 (non-ECC UDIMMs только), Pentium & Celeron процессоры; разъём H2 (LGA 1155); A Graphic Integrated CPU is требуется до have Встроенный video functioned. для example: E3-1245, E3-1275 *4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC и non-ECC UDIMM; Два LAN через Intel 82579LM + 82574L Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов
X9SCAAразъём FCBGA559; Intel Atom N2800 (2 Core) процессоры Поддержка; 1MB, 1.8GHz, 2C/4T, HT, 64-bit, 6.5W2x 204-pin SO-DIMM разъёма; поддержка До 4GB of non-ECC DDR3 1066MHz (Один канал; Some 1333MHz память can be used, but Ёмкость памяти will operate at 1066MHz; Intel 82574L Двухпортовый Gigabit Ethernet LAN портов; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X9SRA. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00046-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X9SRA-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM Условие: LRDIMM только works с Intel Xeon E5-2600 и E5-2600 v2 family процессоры
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 150W); 1 процессорный разъём R (LGA 2011); Intel 2nd и 3rd поколения Core i7 серии с Non-ECC UDIMM только
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 150W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
2x колодки
Super I/O
Winbond
Звуковая подсистема
RealTek ALC889 7.1 Аудио высокой чёткости с S/PDIF колодка; Line-in / Line-out / Microphone портов
Клавиатура и мышь
PS/2 клавиатура/мышь порт
Порты USB
4x USB 3.0 портов (5Gbps); 14x USB 2.0 портов Всего (8x сзади + 6x через внутреннюю колодку)
Сетевые контроллеры
Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 Gigabit Ethernet LAN портов
Слоты PCIe и PCI
2x PCI-E 3.0 x16 слоты; 1x PCI-E 3.0 x4 (в x8) слот; 1x PCI-E 2.0 x4 (в x8) слот; 1x PCI-32 слот

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00046-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Материнская плата MBD-X9SRA
1 шт.; X9SRA Материнская плата
Условия и ограничения
† BIOS версия 3.0 или новее is требуется
Условия совместимости шасси
до Поддержка motherboards based on Intel Xeon процессор 5500/3500 серии, ревизия K или новее chassis is recommended для most models. Условия уточняют при подборе конфигурации.

Конструкция и условия эксплуатации

Габариты
12" x 9.6", (30.48cm x 24.4 cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

Контроллер SCU
4x SATA 2.0 портов (3Gb/s) через SCU
Контроллер и порты SATA
SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 5, 10 Поддержка (Linux); 2x SATA 3.0 портов (6Gb/s); 4x SATA 2.0 портов (3Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
Всего of five 4-pin разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов w/ tachometer состояние мониторинг; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; Chipkill Поддержка; RoHS, Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, ±12V, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания

Управление и безопасность

Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI
Тип BIOS
64Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Михаил01.05.2025

5/5

Плату поставили в уже собранный сервер вместо старой, и система увидела процессор и память сразу. Под Windows ничего дополнительно настраивать не пришлось, после первого запуска быстро проверили сеть и SATA. Для рабочей машины это оказался удобный вариант, когда важно просто собрать узел обратно и не тратить время на лишнюю возню.

Плюсы товара

Система увидела комплектующие сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие главные условия совместимости нужно проверить, чтобы материнская плата MBD-X9SRA-B заработала в серверной сборке?

Проверьте сокет процессора LGA2011 и тип памяти DDR3 DIMM с поддержкой RDIMM/UDIMM. Также учитывайте, что плата рассчитана на чипсет Intel C602 и форм-фактор ATX для корпуса.

Если в системе планируется установка плат расширения, что нужно учесть по PCI-E, чтобы не упереться в ограничения?

Плата имеет 2 слота PCI-E x16, поэтому при подборе адаптеров оцените, какие карты вы планируете ставить и хватит ли разъемов/требований по посадке под вашу конфигурацию.

Как наличие SAS и Ethernet 1 Гбит/с связано с выбором сетевого и хранилищного дизайна?

Интерфейс хранения указан как SAS, а сеть — 2 x 1000 Мбит/с Ethernet. Это означает, что подсистема хранения должна проектироваться вокруг SAS, а сетевое взаимодействие будет ограничено гигабитной пропускной способностью встроенных портов.

На какие признаки инфраструктуры стоит смотреть, чтобы корректно организовать подключение периферии и сервисов вокруг платы?

Обратите внимание на наличие USB 3.0 и встроенного звука HDA 7.1, если они нужны для сервисных и периферийных сценариев. Если в проекте важны конкретные интерфейсы, их стоит сверить заранее по карточке.

Какие риски возникают при неверной настройке типа памяти RDIMM/UDIMM на этой плате?

Плата поддерживает DDR3 RDIMM и UDIMM, поэтому важно выбрать правильный тип модулей под требования платформы. Неподходящий тип памяти может привести к проблемам запуска или нестабильной работе.
