Артикул: MBD-X9SRA-O

Наличие уточняйте

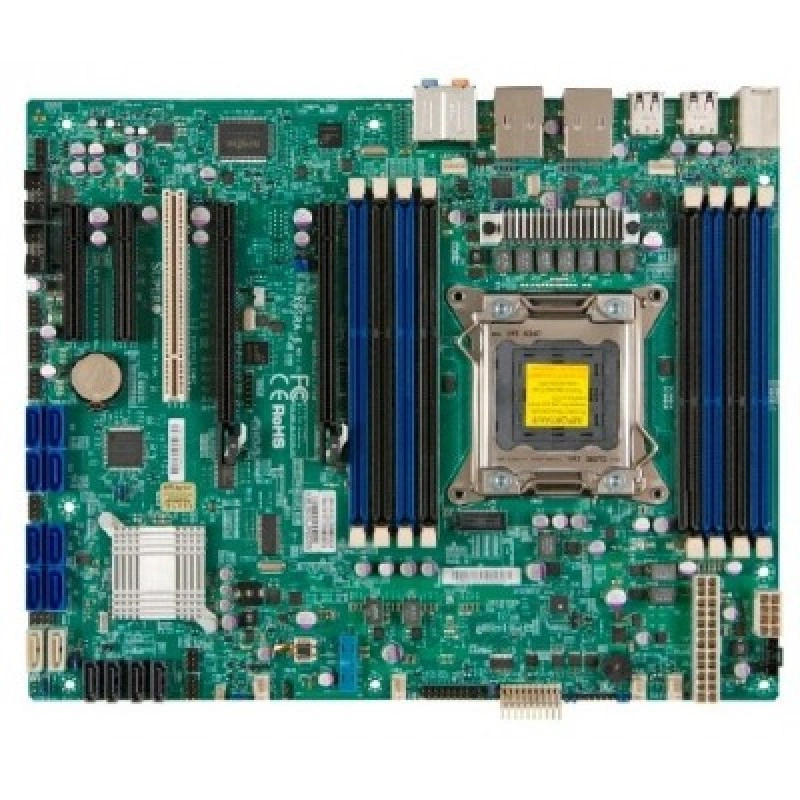

Материнская плата Supermicro MBD-⁠X9SRA-⁠O ATX

Цена последней отгрузки со склада:

36 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9SRA-O

Материнская плата Supermicro MBD-X9SRA-O предназначена для построения серверных и рабочих систем на базе процессоров Intel Xeon в исполнении с сокетом LGA2011. Плата выполнена в форм-факторе ATX и ориентирована на платформу с набором системной логики Intel C602, что делает ее основой для конфигураций, где важны поддержка серверной памяти, несколько интерфейсов хранения данных и расширенные возможности подключения периферии. Модель подходит для сборки универсальных систем, в которых требуется сочетание серверной надежности платформы и привычной компоновки формата ATX.

Конфигурация включает восемь слотов DDR3, два канала локальной сети и аудиоподсистему, а также набор интерфейсов хранения из восьми портов SATA и двух портов SATA3. Для расширения предусмотрены два слота PCI-E x16, что позволяет использовать дополнительные контроллеры, адаптеры и другие платы расширения в зависимости от задач системы. Такое сочетание делает Supermicro MBD-X9SRA-O практичной платой для серверных сборок, где требуется одновременно поддержка процессоров Xeon, объемной памяти и нескольких подключаемых устройств.

Плата может использоваться в системах, которым требуется не только базовое размещение процессора и памяти, но и развитая инфраструктура хранения, сетевого подключения и расширения. Форм-фактор ATX облегчает интеграцию в совместимые корпуса, а набор портов и слотов позволяет строить конфигурации для рабочих станций, серверов начального и среднего уровня, а также специализированных задач, где важна гибкость компоновки.

Функциональные возможности

При проектировании сервера на X9SRA сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 150W); 1 процессорный разъём R (LGA 2011); Intel 2nd и 3rd поколения Core i7 серии с Non-ECC UDIMM только.
  • Форм-фактор и габариты: ATX; 12" x 9.6", (30.48cm x 24.4 cm).
  • Оперативная память: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM Условие: LRDIMM только works с Intel Xeon E5-2600 и E5-2600 v2 family процессоры.
  • Тип и режимы памяти: 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов.
  • SATA: SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 5, 10 Поддержка (Linux); 2x SATA 3.0 портов (6Gb/s); 4x SATA 2.0 портов (3Gb/s).
  • PCIe: 2x PCI-E 3.0 x16 слоты; 1x PCI-E 3.0 x4 (в x8) слот; 1x PCI-E 2.0 x4 (в x8) слот; 1x PCI-32 слот.
  • USB: 4x USB 3.0 портов (5Gbps); 14x USB 2.0 портов Всего (8x сзади + 6x через внутреннюю колодку).
  • Охлаждение: Всего of five 4-pin разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов w/ tachometer состояние мониторинг; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: Intel C602 чипсет.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X9SRA подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 150W); 1 процессорный разъём R (LGA 2011); Intel 2nd и 3rd поколения Core i7 серии с Non-ECC UDIMM только. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM Условие: LRDIMM только works с Intel Xeon E5-2600 и E5-2600 v2 family процессоры; 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D4-903B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9SRAIntel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 150W); 1 процессорный разъём R (LGA 2011); Intel 2nd и 3rd поколения Core i7 серии с Non-ECC UDIMM только8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM Условие: LRDIMM только works с Intel Xeon E5-2600 и E5-2600 v2 family процессоры; Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов
X9SCAIntel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155)4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); Intel 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов
X9SAEIntel Xeon E3-1200 v2 серии, Core i7/i5/i3 (non-ECC UDIMMs только), Pentium & Celeron процессоры; разъём H2 (LGA 1155); A Graphic Integrated CPU is требуется до have Встроенный video functioned. для example: E3-1245, E3-1275 *4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC и non-ECC UDIMM; Два LAN через Intel 82579LM + 82574L Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов
X9SCAAразъём FCBGA559; Intel Atom N2800 (2 Core) процессоры Поддержка; 1MB, 1.8GHz, 2C/4T, HT, 64-bit, 6.5W2x 204-pin SO-DIMM разъёма; поддержка До 4GB of non-ECC DDR3 1066MHz (Один канал; Some 1333MHz память can be used, but Ёмкость памяти will operate at 1066MHz; Intel 82574L Двухпортовый Gigabit Ethernet LAN портов; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X9SRA. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X9SRA-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM Условие: LRDIMM только works с Intel Xeon E5-2600 и E5-2600 v2 family процессоры
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 150W); 1 процессорный разъём R (LGA 2011); Intel 2nd и 3rd поколения Core i7 серии с Non-ECC UDIMM только
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 150W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
2x колодки
Super I/O
Winbond
Звуковая подсистема
RealTek ALC889 7.1 Аудио высокой чёткости с S/PDIF колодка; Line-in / Line-out / Microphone портов
Клавиатура и мышь
PS/2 клавиатура/мышь порт
Порты USB
4x USB 3.0 портов (5Gbps); 14x USB 2.0 портов Всего (8x сзади + 6x через внутреннюю колодку)
Сетевые контроллеры
Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 Gigabit Ethernet LAN портов
Слоты PCIe и PCI
2x PCI-E 3.0 x16 слоты; 1x PCI-E 3.0 x4 (в x8) слот; 1x PCI-E 2.0 x4 (в x8) слот; 1x PCI-32 слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 3.0 или новее is требуется
Условия совместимости шасси
до Поддержка motherboards based on Intel Xeon процессор 5500/3500 серии, ревизия K или новее chassis is recommended для most models. Условия уточняют при подборе конфигурации.

Конструкция и условия эксплуатации

Габариты
12" x 9.6", (30.48cm x 24.4 cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

Контроллер SCU
4x SATA 2.0 портов (3Gb/s) через SCU
Контроллер и порты SATA
SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 5, 10 Поддержка (Linux); 2x SATA 3.0 портов (6Gb/s); 4x SATA 2.0 портов (3Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
Всего of five 4-pin разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов w/ tachometer состояние мониторинг; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; Chipkill Поддержка; RoHS, Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, ±12V, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания

Управление и безопасность

Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI
Тип BIOS
64Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

cloudwalker03.02.2025

5/5

Плата приехала как раз под наш серверный корпус ATX, это и было главным. После установки подключили накопители и проверили сеть, оба LAN порта появились сразу. Для замены старой платы подошла спокойно.

Плюсы товара

Два сетевых порта на месте

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При замене/подборе платы MBD-X9SRA-O, какие совместимости по корпусу нужно проверить заранее?

Плата в форм-факторе ATX, поэтому подбирайте корпус, который рассчитан на ATX-материнские платы, и учитывайте компоновку под несколько накопителей SATA/SATA3 и 2 слота PCI-E x16.

Какие ограничения по процессорной части возникают из-за платформы LGA2011 и Intel C602?

Так как плата рассчитана на сокет LGA2011 и чипсет Intel C602, при сборке важно, чтобы выбранные Xeon и платформа соответствовали этим условиям, иначе конфигурация не соберется штатно.

Как избежать ошибки при проектировании хранения: чем различаются SATA и SATA3 на этой плате в практической конфигурации?

На плате предусмотрены 8 портов SATA и 2 порта SATA3; при подборе контроллеров/накопителей и схемы подключения учитывайте, что не все диски будут подключены к одинаковому классу интерфейса хранения.

С какими рисками по расширению (платы PCI-E) сталкиваются при сборке на MBD-X9SRA-O?

Плата имеет 2 слота PCI-E x16, поэтому при выборе дополнительных контроллеров/адаптеров заранее оцените, что обе карты и их питание/разводка разместятся в вашем шасси и не будут мешать остальной компоновке.

Достаточно ли сетевых интерфейсов для ваших сервисов с 2 LAN и что учесть по нагрузке?

Так как на плате 2 сетевых интерфейса, важно сверить, какие сервисы и сегменты сети вы планируете обслуживать, чтобы не ограничиться количеством портов при росте нагрузки/распределении ролей.
