Артикул: MBD-X9SRL-F-B

Наличие уточняйте

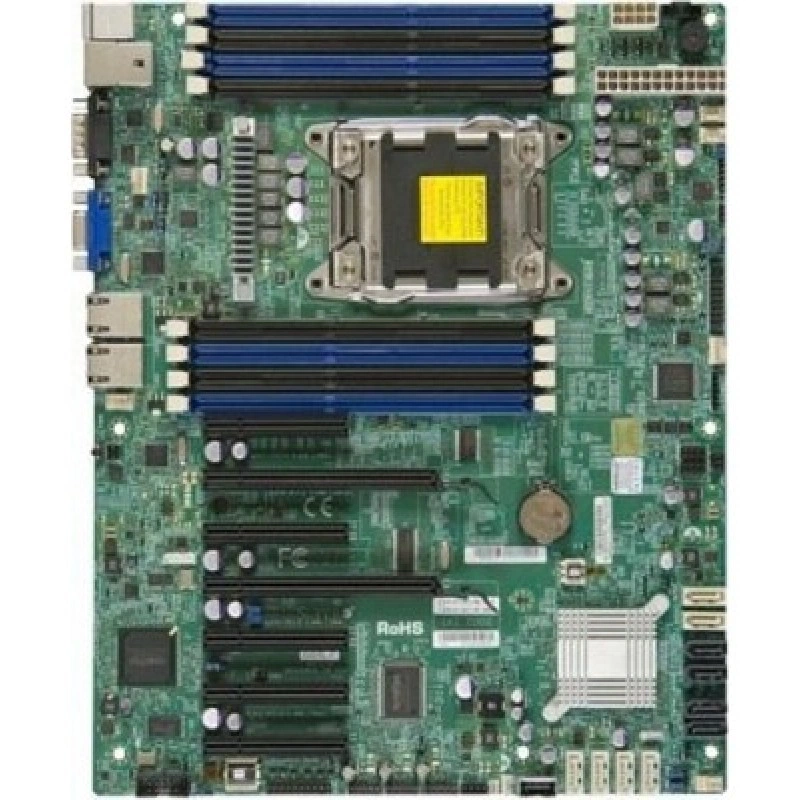

Материнская плата Supermicro MBD-⁠X9SRL-⁠F-⁠B LGA 2011

Цена последней отгрузки со склада:

31 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9SRL-F-B

Материнская плата Supermicro MBD-X9SRL-F-B относится к серверным компонентам и предназначена для построения совместимых серверных систем на базе платформы Intel LGA 2011 и набора системной логики C602. Модель ориентирована на серверное применение, где важны совместимость с процессорным разъёмом LGA 2011, поддержка серверной памяти DDR3 и наличие интерфейсов для подключения накопителей и сетевых линий. Производственный код MBD-X9SRL-F-B сохранён в названии и описывает конкретную модификацию платы Supermicro для серверной инфраструктуры.

Плата рассчитана на установку в серверные корпуса и использование в составе конфигураций, где требуется до восьми модулей оперативной памяти DDR3, а также подключение накопителей по SATA. Наличие одного слота PCI-E и нескольких линий PCI-E 16x и 8x указывает на ориентацию на расширение серверных возможностей. Два сетевых порта GLAN позволяют организовать два сетевых подключения в одной системе, а сама плата подходит для задач, связанных с серверной обработкой данных, локальными сервисами и построением корпоративной инфраструктуры.

Модель Supermicro MBD-X9SRL-F-B является типичным примером серверной материнской платы, в которой сочетаются поддержка процессорного разъёма LGA 2011, чипсет C602, память DDR3, несколько интерфейсов расширения и набор SATA-подключений. Такое сочетание делает её уместной в составе серверов, рабочих узлов и систем хранения, где требуется контролируемая и понятная аппаратная платформа без лишних пользовательских компонентов.

Функциональные возможности

Практическая задача X9SRL-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450RA0BX. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W).
  • Форм-фактор и габариты: ATX; 12" x 9.6", (30.5cm x 24.4cm).
  • Оперативная память: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
  • PCIe: 2x PCI-E 3.0 x8 (в x16) слоты; 2x PCI-E 3.0 x8 слоты; 2x PCI-E 3.0 x4 (в x8) слоты; 1x PCI-E 2.0 x4 (в x8) слот.
  • USB: 9 USB 2.0 портов Всего (2 сзади + 6 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450RA0BX.
  • Охлаждение: Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X9SRL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W). Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-823TQ-653LPB, CSE-826E16-R500LPB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9SRL-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9SRW-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9SRi-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт GbE LAN; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9SRG-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X9SRL-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00027-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X9SRL-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 130W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
1 serial порт, 1 by колодки
Видеовыходы
Matrox G200eW 16MB DDR2 graphics; 1 VGA порт
Клавиатура и мышь
2 PS/2 клавиатура/мышь портов
Порты USB
9 USB 2.0 портов Всего (2 сзади + 6 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2x PCI-E 3.0 x8 (в x16) слоты; 2x PCI-E 3.0 x8 слоты; 2x PCI-E 3.0 x4 (в x8) слоты; 1x PCI-E 2.0 x4 (в x8) слот

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Материнская плата MBD-X9SRL-F
1 шт.; X9SRL-F Материнская плата
Условия и ограничения
† BIOS версия 3.0 или новее is требуется † E5-1600 серии CPU does not Поддержка LRDIMM type память
Условия совместимости шасси
до Поддержка motherboards based on Intel Xeon процессор 5500/3500 серии, ревизия K или новее chassis is recommended для most models. Условия уточняют при подборе конфигурации.

Конструкция и условия эксплуатации

Габариты
12" x 9.6", (30.5cm x 24.4cm)
Форм-фактор
ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Контроллер SCU
4 SATA портов (3Gb/s) через SCU
Контроллер и порты SATA
SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; Chipkill Поддержка; RoHS, Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, ±12V, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI
Тип BIOS
64Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450RA0BX
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Валерий Карпов23.01.2025

5/5

Материнскую плату ставили на замену старой в сервере на LGA 2011. Память DDR3 определилась сразу, два сетевых порта тоже поднялись в системе без лишней возни. После замены сервер загрузился и дальше просто работает.

Плюсы товара

Плата сразу увидела память и сеть

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по процессорной совместимости нужно сделать при сборке сервера на базе MBD-X9SRL-F-B?

Перед сборкой убедитесь, что ваша платформа рассчитана на сокет LGA 2011. Здесь же указан чипсет C602, поэтому схема платформы должна соответствовать серверной платформе под LGA 2011 и C602.

Какие ограничения по оперативной памяти могут помешать запуску конфигурации на этой плате?

Плата ориентирована на DDR3 и предусматривает 8 модулей DDR3. При подборе конфигурации важно убедиться, что ваша сборка использует DDR3 и соответствует допустимой схеме/количеству модулей.

Как выбор накопителей и их подключение может стать узким местом при использовании MBD-X9SRL-F-B?

Материнская плата дает SATA2 и SATA3 подключения (4 x 8 x SATA2 и 2 x SATA3). При проектировании хранилища учитывайте, что общее число SATA-линий и поколение интерфейсов могут ограничить целевую схему подключения.

В чем инженерный риск при планировании сетевой части на базе платы MBD-X9SRL-F-B?

На плате предусмотрены два сетевых порта GLAN. Если в проекте требуется больше независимых сетей или иная схема агрегации, придется учитывать ограничение по числу GLAN-портов при проектировании сетевой логики.

Как планирование расширения через PCI-E может сорваться без учета доступных линий на MBD-X9SRL-F-B?

На плате указаны несколько групп PCI-E: 1 x PCI-E и 16 x 2 x PCI-E, 8 x 2 x PCI-E. При выборе карт расширения заранее оцените, какие устройства вы хотите поставить, и хватит ли линий/разъемов под нужную схему.
