Артикул: MBD-X9SRL-F-O

Наличие уточняйте

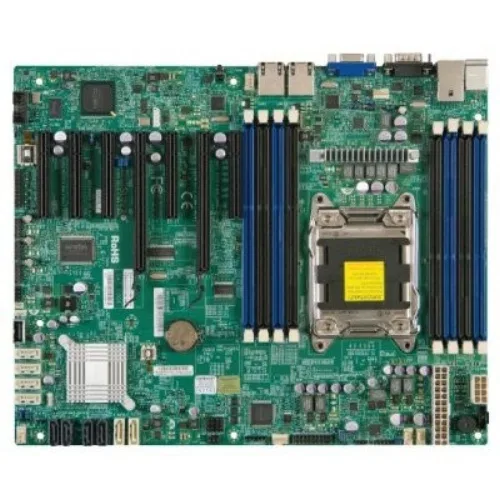

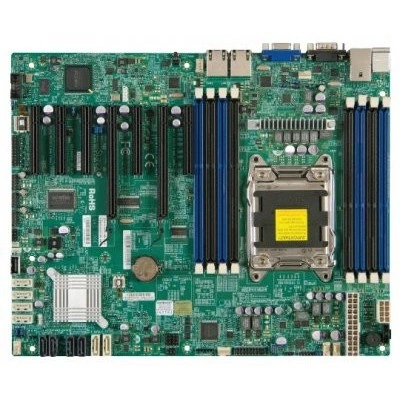

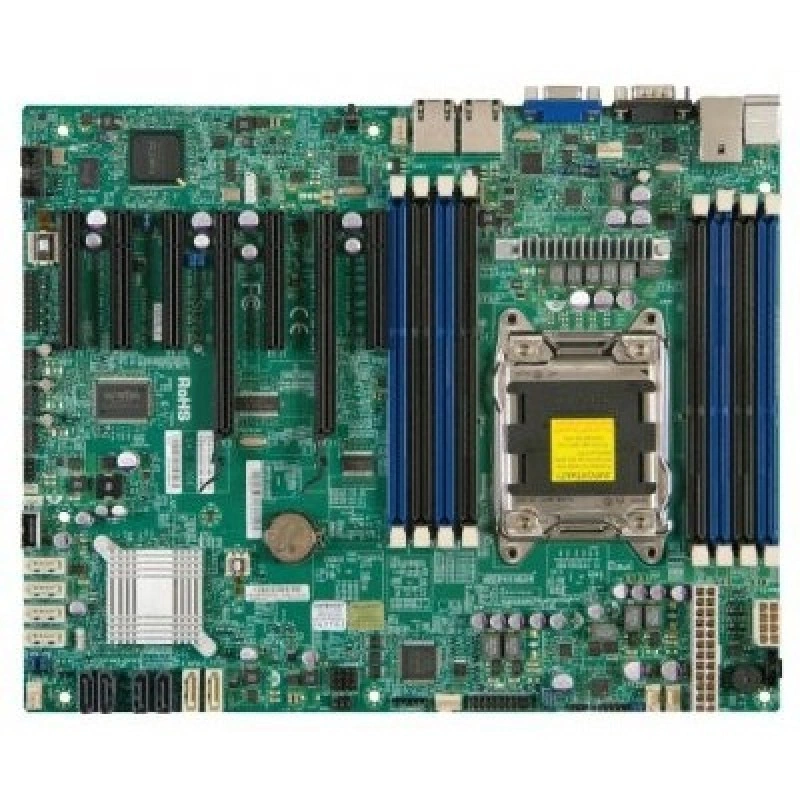

Материнская плата Supermicro MBD-⁠X9SRL-⁠F-⁠O

Цена последней отгрузки со склада:

31 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9SRL-F-O

Материнская плата Supermicro MBD-X9SRL-F-O предназначена для серверных систем на платформе Intel Xeon E5-2600 и построена на чипсете Intel C602. Модель выполнена в формате ATX и рассчитана на установку одного процессора в сокет LGA2011. Плата подходит для серверов и рабочих систем, где важны поддержка большого объема памяти DDR3, встроенные SATA-контроллеры, сетевые интерфейсы и средства удаленного администрирования. Конструкция ориентирована на классические серверные сценарии с подключением нескольких накопителей, разгрузкой системы за счет встроенных контроллеров и возможностью базового видеовывода через VGA.

Плата поддерживает процессоры Intel Xeon E5-2600 и совместима с конфигурациями, в которых требуется до 135 Вт TDP. Восемь слотов DIMM позволяют установить память DDR3 в серверном формате с поддержкой RDIMM и UDIMM, а набор из шести SATA-портов дает возможность подключать накопители с различными сценариями использования RAID. Наличие двух гигабитных сетевых портов, интерфейса VGA, нескольких USB-разъемов и COM-портов делает модель удобной для системной интеграции в серверные корпуса и стойки.

Индекс MBD-X9SRL-F-O относится к конкретной серверной плате Supermicro, а корпусной формат 12" x 9.6" определяет совместимость с подходящими шасси. Это решение используют там, где требуется сочетание процессорной платформы LGA2011, большого объема оперативной памяти, встроенного хранения данных и средств контроля без избыточного числа дополнительных карт.

Функциональные возможности

При проектировании сервера на X9SRL-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450RA0BX. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W).
  • Форм-фактор и габариты: ATX; 12" x 9.6", (30.5cm x 24.4cm).
  • Оперативная память: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
  • PCIe: 2x PCI-E 3.0 x8 (в x16) слоты; 2x PCI-E 3.0 x8 слоты; 2x PCI-E 3.0 x4 (в x8) слоты; 1x PCI-E 2.0 x4 (в x8) слот.
  • USB: 9 USB 2.0 портов Всего (2 сзади + 6 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450RA0BX.
  • Охлаждение: Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X9SRL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W). Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-823TQ-653LPB, CSE-826E16-R500LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X9SRL-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9SRW-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9SRi-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт GbE LAN; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9SRG-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X9SRL-F. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X9SRL-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 130W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
1 serial порт, 1 by колодки
Видеовыходы
Matrox G200eW 16MB DDR2 graphics; 1 VGA порт
Клавиатура и мышь
2 PS/2 клавиатура/мышь портов
Порты USB
9 USB 2.0 портов Всего (2 сзади + 6 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2x PCI-E 3.0 x8 (в x16) слоты; 2x PCI-E 3.0 x8 слоты; 2x PCI-E 3.0 x4 (в x8) слоты; 1x PCI-E 2.0 x4 (в x8) слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 3.0 или новее is требуется † E5-1600 серии CPU does not Поддержка LRDIMM type память
Условия совместимости шасси
до Поддержка motherboards based on Intel Xeon процессор 5500/3500 серии, ревизия K или новее chassis is recommended для most models. Условия уточняют при подборе конфигурации.

Конструкция и условия эксплуатации

Габариты
12" x 9.6", (30.5cm x 24.4cm)
Форм-фактор
ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Контроллер SCU
4 SATA портов (3Gb/s) через SCU
Контроллер и порты SATA
SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; Chipkill Поддержка; RoHS, Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, ±12V, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI
Тип BIOS
64Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450RA0BX
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Константин Герасимов29.05.2026

5/5

Меняли старую плату на Supermicro MBD-X9SRL-F-O в сервере на LGA2011. После установки память DDR3 увиделась сразу, шесть SATA портов тоже пригодились для старых накопителей. Система загрузилась, и дальше уже пошла обычная работа.

Плюсы товара

Память и накопители увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие требования к процессору и сокету нужно подтвердить, чтобы эта плата корректно заработала в серверной сборке?

На плате предусмотрен сокет LGA2011 и поддержка Intel Xeon E5-2600/E5-1600 с TDP до 135 Вт, поэтому при подборе CPU важно проверять именно соответствие сокету и ограничению по TDP.

Как выбор типа памяти (RDIMM или UDIMM) и расчет по объему связаны с тем, какие режимы памяти вы сможете использовать на этой платформе?

Плата рассчитана на 8 модулей DDR3 и допускает до 256 ГБ с RDIMM или до 64 ГБ с UDIMM, поэтому при планировании емкости нужно заранее решить, какие типы модулей будете ставить.

Какие моменты по хранению данных нужно проверить перед заказом массива на базе этой платы с SATA и RAID?

Нужно учитывать, что на плате 4 SATA2 и 2 SATA3 и поддерживаются уровни RAID 0/1/5/10; при проектировании массива заранее сверьте, сколько дисков вы подключаете и какие скорости/интерфейсы требуются.

Если в сервере важна удаленная диагностика и управление, на что опираться в этой модели для администрирования?

Для удаленного обслуживания на плате указан IPMI, а также заявлены средства удаленного администрирования для серверных сценариев, поэтому при выборе способа управления проверьте, что в вашей системе нужен именно IPMI.

Какие риски по расширению и компоновке PCIe стоит учесть, если планируется установка нескольких контроллеров или сетевых карт?

На плате предусмотрены разные линии и форматы слотов PCI-E (в сумме несколько x8 и x4), поэтому при подборе карт нужно учитывать распределение PCIe-линий и сопоставлять его с требуемыми ресурсами ваших контроллеров/адаптеров.
