Описание материнской платы

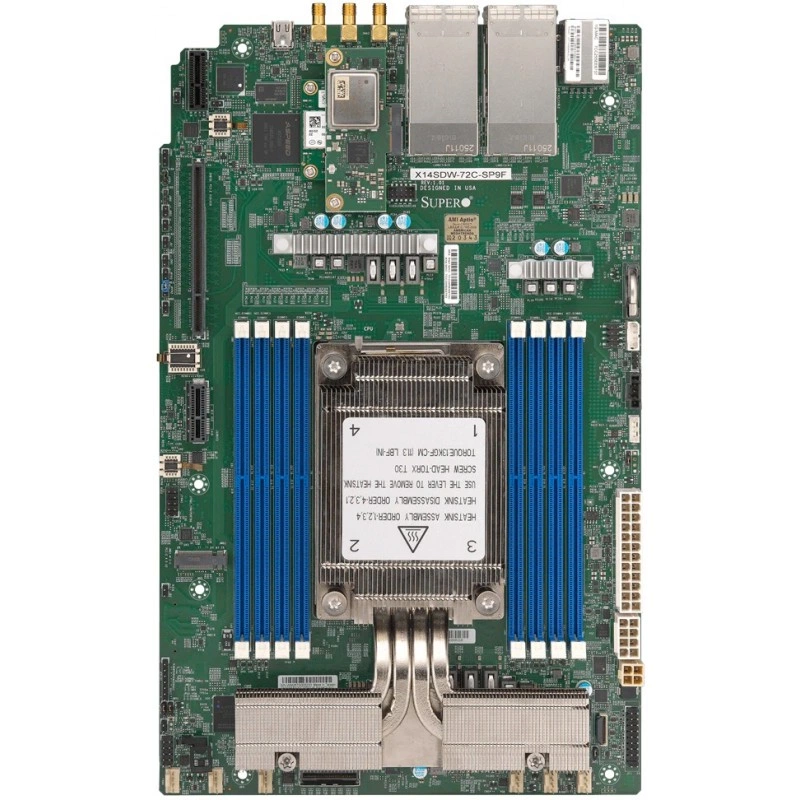

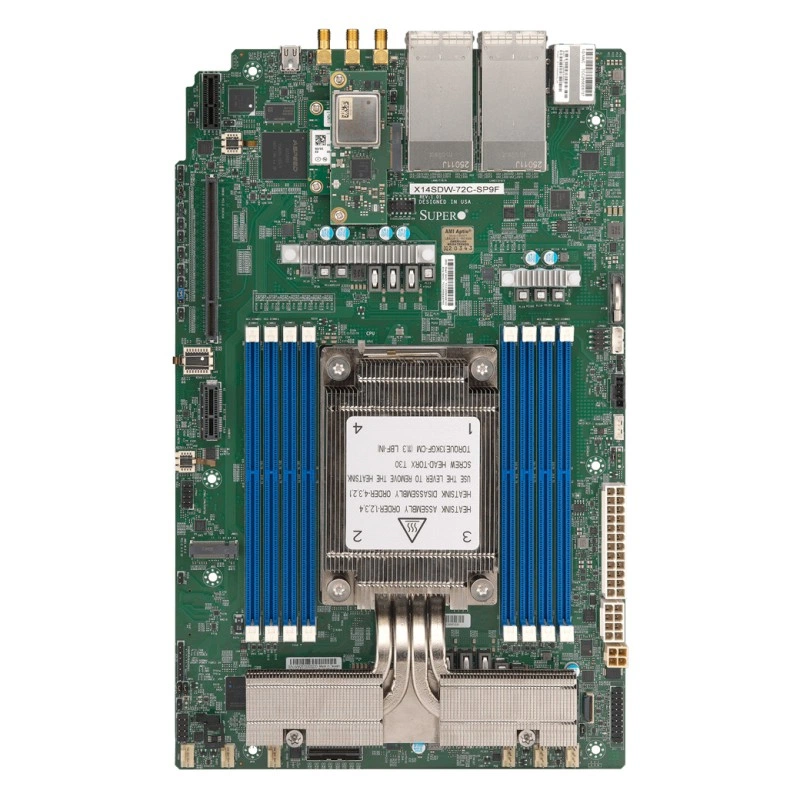

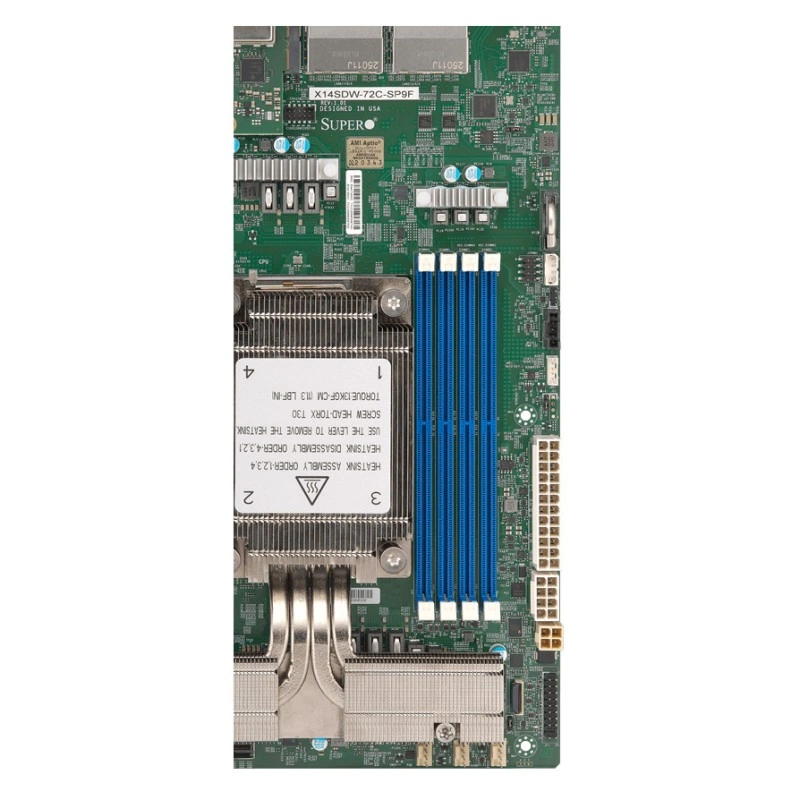

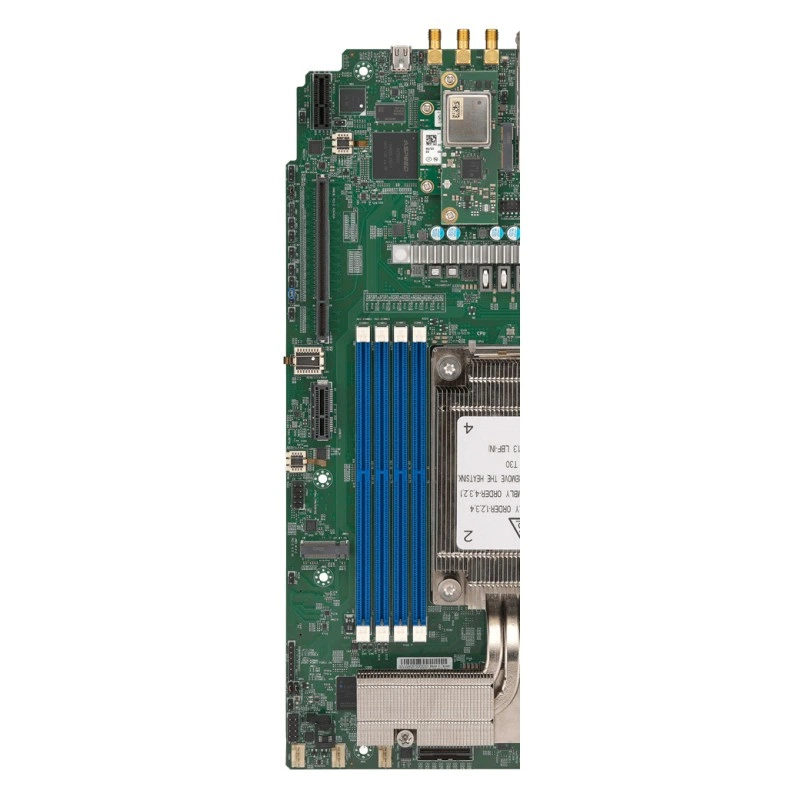

Supermicro X14SDW-64C-SP9F представляет встраиваемую серверную платформу с Intel Xeon 6 SoC, восемью сетевыми интерфейсами 25GbE и аппаратными средствами синхронизации. Плата предназначена только для серверных систем Supermicro и используется в SYS-212D-64C-FN8P. Проприетарная конструкция размером 8" x 13" (20.32cm x 33.02cm) объединяет вычисления, сетевое подключение и управление в архитектуре System on Chip.

Особенности вычислительной платформы

В основе платы находится Intel Xeon 6 SoC 6766P-B с TDP 305W и конфигурацией до 64 ядер. Поддерживаются Intel QuickAssist Technology и ускоритель Intel vRAN. Эти аппаратные возможности дополняют CPU для конфигураций с сетевой обработкой и виртуализированной радиосетью, а их использование определяется программной средой сервера.

Восемь слотов DIMM поддерживают до 1TB регистровой ECC DDR5 RDIMM со скоростью до 6400MT/s при 1DPC. Напряжение памяти составляет 1.1V. Контроль ECC исправляет однобитовые и обнаруживает двухбитовые ошибки. Память и встроенная сетевая подсистема входят в единую конфигурацию SoC, сохраняя возможность дополнить её устройствами PCIe.

Расширение и локальные интерфейсы

Для карт расширения предусмотрены два соединения PCIe 5.0 x16 через правые слоты райзера. Ещё один интерфейс PCIe 4.0 x8 выведен через MCIO. Разводка рассчитана на соответствующие райзеры и соединения серверной системы, поэтому количество установленных карт зависит от её конфигурации.

Накопитель M.2: один интерфейс PCIe 4.0 x2, ключ M-Key, форм-фактор 2280.
Локальное подключение: два порта USB Type-A на задней панели, Mini DisplayPort и внутренний разъём COM.
Сигнальные интерфейсы: три разъёма SMA для 1PPS и GNSS, а также порт сухого контакта.

Питание возможно от входа 12V DC или ATX. Выбор способа подачи питания согласуется с конструкцией готового сервера и подключённой периферией.

Сеть и точная синхронизация

Восемь портов SFP28 обеспечивают 25GbE Ethernet средствами Intel SoC. Дополнительный порт RJ45 Gigabit Ethernet построен на Intel i210IT. Сочетание нескольких каналов 25GbE с отдельным гигабитным подключением позволяет распределять сетевые соединения по задачам конкретной системы.

Плата поддерживает IEEE 1588 v2 и Synchronous Ethernet. Модуль синхронизации использует DPLL/OCXO и сохраняет синхронизацию в режиме удержания до 8 часов. Этот режим относится к работе временной подсистемы и не является характеристикой автономного питания сервера.

Два разъёма SMA предназначены для сигнала 1PPS: один работает на вход, второй на выход. Третий SMA используется для входа GNSS совместно с дополнительным GNSS-модулем. Таким образом, внешние сигналы времени и их вывод имеют отдельные подключения, а возможность GNSS требует соответствующей дополнительной аппаратуры.

Преимущества для управления и диагностики

ASPEED AST2600 BMC обеспечивает аппаратную основу управления. Поддерживается IPMI 2.0 с KVM, позволяющий работать с удалённой консолью системы. TPM 2.0 реализован встроенной микросхемой; также предусмотрен разъём TPM. Прошивка AMI 64MB UEFI поддерживает ACPI 6.5, UEFI 2.9, Plug and Play, PCI FW 3.3 и SMBIOS 3.7.

Super Diagnostics Offline предназначен для автономного тестирования компонентов, получения сведений о системе и сбора журналов. SuperServer Automation Assistant предоставляет командную строку для управления конфигурацией и обновления компонентов. Эти средства позволяют включать обслуживание узла в последовательность административных операций; доступ к отдельным программным функциям зависит от лицензии.

Для охлаждения предусмотрены шесть 4-контактных разъёмов вентиляторов с управлением скоростью. Плата контролирует напряжения CPU, температуру процессора и среды корпуса, поддерживает PECI, Thermal Monitor 2 и аварийное отключение CPU при перегреве. Индикация перегрева, UID и удалённый UID помогают обслуживать систему. Дополнительно поддерживаются WOL, управление питанием ACPI и настройка включения после восстановления питания AC.

Технические характеристики MBD-X14SDW-64C-SP9F

BIOS и прошивка

Возможности BIOS: ACPI 6.5 UEFI 2.9 Plug и Play (PnP) PCI FW 3.3 SMBIOS 3.7

Тип BIOS: AMI 64MB UEFI

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

IPMI: ASPEED AST2600 BMC
Сетевой контроллер: один интерфейс LAN на базе 1GbE с Intel® I210 восемь интерфейсов LAN на базе 25G SFP28 LAN через SoC

Чипсет: Система на кристалле (SoC)

Интерфейсы ввода-вывода

TPM: 1 TPM внутренний разъём & микросхема оба
USB: 2 Type-A порт(а) (на задней панели)
Видео: 1 Aspeed AST2600 BMC порт(а) 1 Mini DP порт(а)

Последовательные интерфейсы: 1 COM порт(а) (внутренний разъём)
Прочие интерфейсы: 3 порта SMA для 1PPS и GNSS; 1 порт сухого контакта

Конструкция и габариты

Размеры: 8" x 13" (20.32cm x 33.02cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: управление питанием ACPI управление включением после восстановления питания AC UID WOL
Контроль вентиляторов: 6x 4-pin разъёмов для вентиляторов (до 6 вентиляторов) управление скоростью вентиляторов
Контроль напряжений: +12V,+3.3V,+5V,+5V дежурное питание,Мониторинг напряжений CPU,поддержка утилиты управления системой,управление на уровне системы,VBAT

Контроль температуры: поддержка аварийного отключения CPU при перегреве мониторинг CPU и среды корпуса PECI поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы: индикатор перегрева CPU/системы индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: До 64C
Примечание: Поддержка CPU с TDP до 305W

Процессоры: Intel® Xeon® 6 SoC

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 8 DIMM слотов Максимальный объём памяти (1DPC): до 1TB 6400MT/s ECC DDR5 RDIMM

Слоты расширения

Конфигурация PCI Express: 1 слот PCIe 4.0 x8 через разъём MCIO; 2 правых слота райзера PCIe 5.0 x16

Разъёмы M.2: 1 M.2 PCIe 4.0 x2 слот (M-key 2280(по умолчанию))

Управление и программное обеспечение

Программное обеспечение: Super Diagnostics Offline (SDO) IPMI (Intelligent Platform Management Interface) v2.0 с поддержкой KVM SuperServer Automation Assistant (SAA)
