Материнская плата Supermicro B13DEE (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

Материнская плата Supermicro B13DEE предназначена для серверной платформы и относится к семейству решений для SuperServer Only. Это проприетарная серверная плата формата Motherboard, рассчитанная на использование в корпоративных системах Supermicro. Плата ориентирована на установку в специализированные серверные шасси и конфигурации, где важны высокая плотность вычислений, поддержка современных процессоров Intel Xeon Scalable и расширенные возможности подключения накопителей, сетевых интерфейсов и плат расширения.

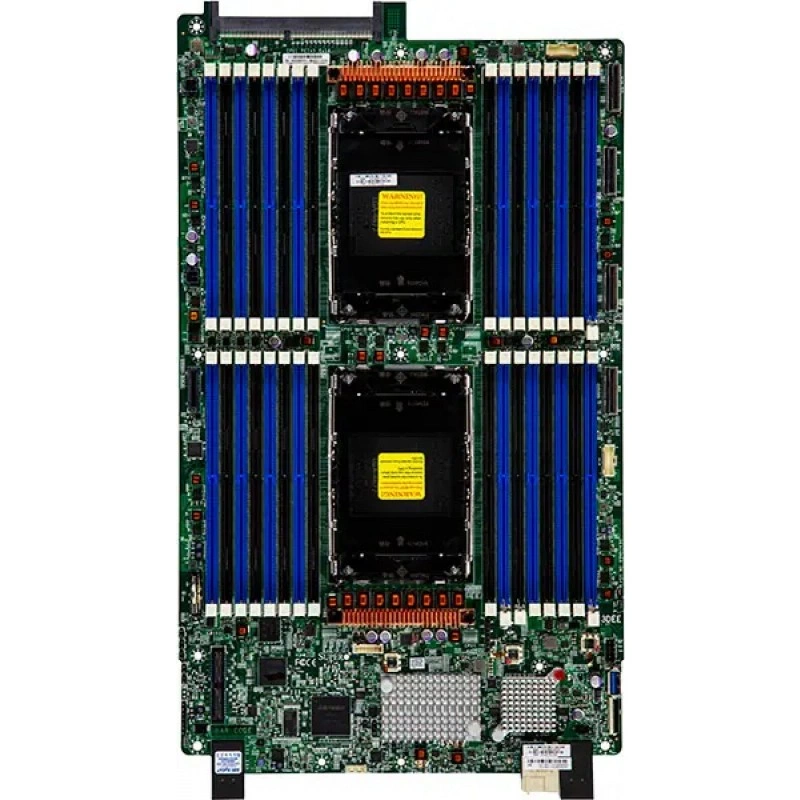

Изображение и ключевые параметры указывают на использование платы как части серверной архитектуры X13 DP SuperBlade Server Board. Конструкция и набор интерфейсов рассчитаны на работу в составе серверных решений Supermicro, а не в обычных настольных системах. Карточка изделия содержит сведения о процессорной подсистеме, памяти, накопителях, сетевых возможностях, слотах расширения, интерфейсах ввода-вывода и встроенном управлении.

Функциональные возможности MBD-B13DEE

Плата поддерживает двухсокетную конфигурацию на базе LGA-4677 и рассчитана на процессоры 5th/4th Gen Intel Xeon Scalable, а также Intel Xeon Max Series с памятью HBM. Заявлена поддержка TDP до 350 Вт, что делает платформу ориентированной на высокопроизводительные серверные нагрузки. Встроенная логика Intel C741 обеспечивает работу SATA-интерфейсов и служебных функций платформы.

• Поддержка двух процессоров Dual Socket E (LGA-4677).
• Совместимость с 5th Gen Intel Xeon и 4th Gen Intel Xeon Scalable processors.
• Поддержка Intel Xeon CPU Max Series с HBM.
• До 64 ядер на процессорную конфигурацию.
• Поддержка CPU с TDP до 350 Вт.
• Возможность использования HBM и CXL.
• Поддержка 32 слотов DIMM и до 8 ТБ 3DS ECC RDIMM DDR5-5600MT/s.
• Наличие 3 SATA3/NVMe HDD/SSD или 3 SAS3 HDD.
• 4 порта PCIe 5.0 x8 через MCIO connectors.
• Dual LAN с контроллером Intel Ethernet Controller E810-XXVAM2.
• Наличие BMC ASPEED AST2600 и TPM 2.0 header.

Технические особенности

Материнская плата выполнена в проприетарном форм-факторе и имеет размеры 10" x 16.5" (25.4 cm x 41.91 cm). В разделе физических характеристик указана именно специализированная серверная конструкция, рассчитанная на размещение в совместимых платформах Supermicro. Встроенное управление реализовано на базе ASPEED AST2600 BMC, что позволяет использовать удалённое администрирование и функции серверного мониторинга.

• Форм-фактор: Proprietary.
• Размеры: 10" x 16.5" (25.4 cm x 41.91 cm).
• Процессорный разъём: Dual Socket E (LGA-4677).
• Чипсет: Intel C741.
• Память: 32 DIMM slots.
• Тип памяти: RDIMM, DDR5-5600MT/s.
• Максимальный объём памяти: до 8 ТБ.
• Поддержка ECC: да, 3DS ECC RDIMM, исправление single-bit ошибок и обнаружение double-bit ошибок.
• Накопители: 3 SATA (6Gbps) через Intel C741, RAID 0/1 support, via AOM-BPNIO-SNE.
• Слоты расширения: 1 PCIe 5.0 x16 via Mezzanine Card Connector, 1 PCIe 5.0 x16 SIOM slot, 1 PCIe 5.0 x16 via E1.S Connector slot.
• M.2: 1 M.2 PCIe 5.0 x4 slot, M-key 2280.
• Сеть: Dual LAN с Intel Ethernet Controller E810-XXVAM2.
• USB: 1 USB 3 Type-A port.
• Видео: 1 Aspeed AST2600 BMC port.
• TPM: 1 TPM 2.0 header.
• Дополнительно: 4 MCIO port(s).

Применение

Плата применяется в серверных системах Supermicro, где требуется поддержка современных Intel Xeon Scalable и Intel Xeon Max, большой объём DDR5-памяти, PCIe 5.0 и встроенное удалённое управление. Решение подходит для высокоплотных вычислительных платформ, специализированных серверов, корпоративных узлов обработки данных и конфигураций, в которых необходимы расширенные интерфейсы для накопителей и сетевых подключений.

Совместимость

Совместимость подтверждена для следующих оптимизированных серверов:

• SBI-621E-5T3N
• SBI-621E-1C3N
• SBI-621E-1T3N
• SBI-621E-1NE34
• SBI-621E-1NE38

Монтаж и эксплуатация

Плата рассчитана на установку в совместимые серверные платформы и не предназначена для универсального настольного монтажа. При эксплуатации следует учитывать проприетарный форм-фактор, физические размеры платы, требования к охлаждению процессоров с TDP до 350 Вт и специфику серверной компоновки. Для подключения накопителей и расширения используются специализированные интерфейсы PCIe 5.0, MCIO и SATA, а управление может осуществляться через BMC-подсистему ASPEED AST2600.

Ограничения и условия использования

Изделие относится к серверным материнским платам и предназначено для применения в экосистеме Supermicro. Указание For SuperServer Only означает, что плата рассчитана на использование в соответствующих серверных сборках и совместимых шасси. Для корректной работы важны совместимые процессоры, модули памяти, накопители и внешние компоненты, соответствующие заявленной конфигурации.

Комплектация

Подтверждённая комплектация в исходных данных не раскрыта, поэтому в карточке приведена только сама материнская плата как товарная единица.

Логистические данные

Точные сведения о массе, упаковке и транспортных размерах в доступных данных отсутствуют.

Упаковка и маркировка

Маркировка товарной позиции соответствует коду MBD-B13DEE, который используется как идентификатор изделия. Основной товарный код в источнике отображается как B13DEE, а в спецификации продукта указан SKU MBD-B13DEE.
