Артикул: MBD-B13SEG
В наличии

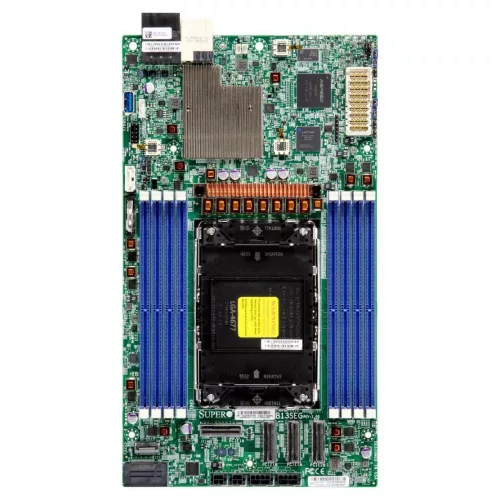

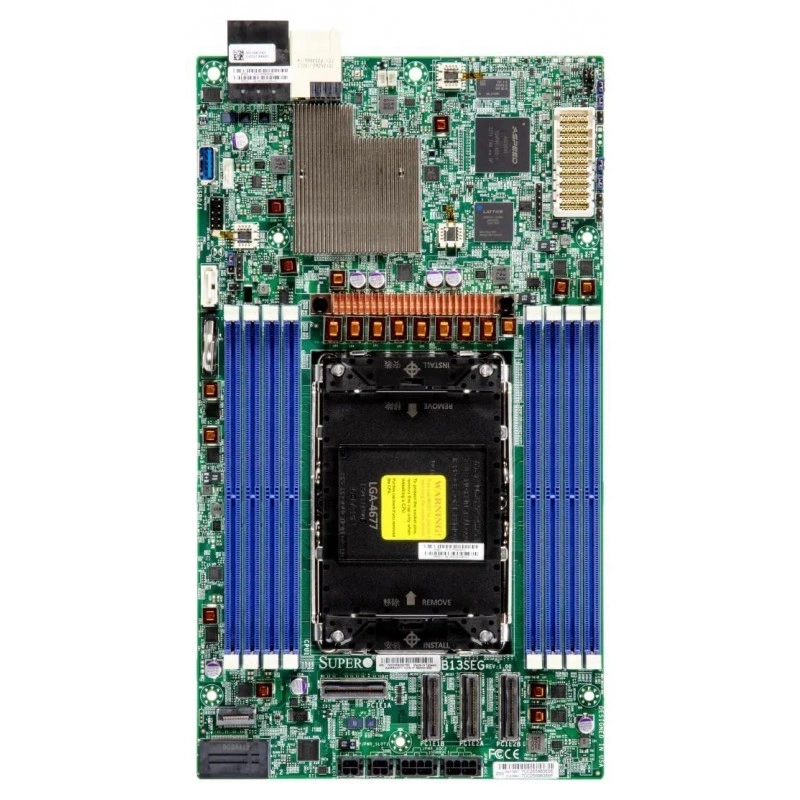

Материнская плата Supermicro B13SEG MBD-B13SEG (СУПЕРМИКРО)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro
Материнская плата Supermicro B13SEG предназначена для использования только в составе SuperServer и представляет собой серверную плату формата Proprietary с размерами 6.3" x 11.169" (16 cm x 28.37 cm). Модель ориентирована на построение высокопроизводительных серверных решений на базе процессоров Intel Xeon Scalable 4-го и 5-го поколения. Плата рассчитана на один процессор в исполнении Single Socket E (LGA-4677) и поддерживает до 60 ядер, а также CPU с TDP до 350 W. Для поддержки процессоров 5-го поколения требуется BIOS версии 2.1 или выше.
Функциональные возможности MBD-B13SEG
Плата B13SEG объединяет возможности серверного уровня для вычислительных, сетевых и накопительных сценариев. Она оснащена чипсетом Intel C741, контроллером удаленного управления ASPEED AST2600 BMC и встроенной сетевой подсистемой Dual LAN 25 GbE на базе Mellanox ConnectX-4 Lx EN. Для периферии и внутренних модулей предусмотрены интерфейсы USB 3 Type-A, TPM header, PCIe 5.0 x16 через Mezzanine Card Connector, четыре PCIe 5.0 x8 через MCIO Connector и два слота M.2 PCIe 5.0 x4 формата M-key 2280. Такая конфигурация делает плату удобной основой для серверов с ускорителями, NVMe-модулями и дочерними платами.
Система памяти рассчитана на 8 DIMM-слотов и поддерживает до 2 TB ECC DDR5-5600 MT/s в конфигурациях RDIMM, LRDIMM и 3DS RDIMM. Поддерживаются модули емкостью 16 GB, 24 GB, 32 GB, 48 GB, 64 GB, 96 GB, 128 GB, а для 3DS RDIMM - до 256 GB. Питание памяти 1.1 V, предусмотрена коррекция одиночных ошибок и обнаружение двойных ошибок при использовании ECC-памяти.
Технические особенности
Материнская плата использует BIOS AMI 32MB UEFI с поддержкой функций Plug and Play, PCI FW 3.2, ACPI 6.4 и UEFI 2.8A. Встроенная видеоподсистема представлена портом Aspeed AST2600 BMC. На плате предусмотрен разъем TPM, что позволяет использовать ее в серверных конфигурациях с дополнительными требованиями к безопасности и аппаратному доверию.
- Форм-фактор: Proprietary
- Размеры: 6.3" x 11.169" (16 cm x 28.37 cm)
- Процессор: Single Socket E (LGA-4677)
- Поддерживаемые CPU: 5th Gen Intel Xeon Scalable / 4th Gen Intel Xeon Scalable
- Максимальный TDP CPU: до 350 W
- Чипсет: Intel C741
- Память: 8 DIMM slots, до 2 TB ECC DDR5-5600 MT/s
- Память: RDIMM, LRDIMM, 3DS RDIMM
- Напряжение памяти: 1.1 V
- Сетевой контроллер: Dual LAN 25 GbE, Mellanox ConnectX-4 Lx EN
- Удаленное управление: ASPEED AST2600 BMC
- USB: 1 USB 3 Type-A порт
- Видео: 1 порт Aspeed AST2600 BMC
- TPM: 1 TPM header
- Слоты расширения: 1 x PCIe 5.0 x16 via Mezzanine Card Connector, 4 x PCIe 5.0 x8 via MCIO Connector
- Накопители: 2 x M.2 PCIe 5.0 x4 slots (M-key 2280)
- BIOS: AMI 32MB UEFI
Плата рассчитана на применение в серверных системах, где важны высокая плотность интерфейсов, поддержка PCIe 5.0, NVMe-накопителей, сетевых подключений 25 GbE и возможность подключения дочерних модулей через mezzanine и MCIO. Описание сохранено как рерайт и перевод данных из товарных разделов, без сокращения значимых технических параметров.
Применение
Плата подходит для сборки серверных платформ SuperServer, ориентированных на вычислительные задачи, работу с ускорителями, высокоскоростными сетями, NVMe-хранилищем и корпоративной виртуализацией. Ее используют в узлах, где требуется один процессор LGA-4677, современная память DDR5 ECC и интеграция с серверной инфраструктурой управления.
Технические характеристики MBD-B13SEG
Идентификаторы
- Артикул производителя
- MBD-B13SEG
- Бренд
- Supermicro
- Модель
- MBD-B13SEG
Назначение и классификация
- Назначение
- Для SuperServer only
- Тип товара
- Материнская плата
Накопители и хранение данных
- M.2 слот 1
- 1 M.2 PCIe 5.0 x 4 NVMe slot (M-key 2280/22110)
- M.2 слот 2
- 1 M.2 PCIe 5.0 x 2 NVMe slot (M-key 2280/22110)
- Слоты M.2
- 2 M.2 PCIe 5.0 x 4 slots (M-key 2280)
Оперативная память
- Коррекция ошибок
- Corrects single-bit errors, detects double-bit errors with ECC memory
- Максимальный объем памяти
- До 2 ТБ
- Напряжение памяти
- 1.1 В
- Обнаружение ошибок памяти
- Detects double-bit errors (using ECC memory)
- Поддерживаемые модули
- 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ
- Размеры модулей памяти
- 3DS RDIMM 256 ГБ, RDIMM/LRDIMM 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ, 96 ГБ, 128 ГБ
- Слоты памяти
- 4 DIMM slots / 2 channels
- Тип памяти
- DDR5 UDIMM ECC / non-ECC
- Частота памяти
- До 5600 MT/s (2 DIMM) / до 3600 MT/s (4 DIMM)
Подключение и интерфейсы
- USB
- 1 USB 3 Type-A port
- Видео
- 1 Aspeed AST2600 BMC port
Процессорная подсистема
- TDP CPU
- 170 Вт
- Количество сокетов CPU
- 1
- Максимальное количество ядер
- До 60C
- Поддерживаемые процессоры
- 5th Gen Intel Xeon Scalable / 4th Gen Intel Xeon Scalable
- Процессор
- Single processor(s), AMD EPYC 4004 / 4005
- Сокет процессора
- LGA-1718 (Socket AM5)
- Чипсет
- Intel C741
- Ядер / потоков
- До 16C/32T
Размеры и физические параметры
- Габариты
- 4.8" x 12" (12.2 см x 30.48 см)
- Форм-фактор
- Proprietary
Сертификация и стандарты
- TPM
- 1 TPM 2.0 Header & Chip both
Сеть и интерфейсы
- Сетевой контроллер
- Broadcom BCM57414 Dual-Port 10 Гбит/с Base-KR
- Сетевые интерфейсы
- Dual LAN
Слоты расширения и шины
- PCIe конфигурация
- 2 PCIe 5.0 x 8 via MCIO Connector slots
Совместимость
- Оптимизированные серверы
- MBA-315R-1G, MBA-315R-5G
Управление и удаленный доступ
- BIOS
- AMI 32MB UEFI
- BIOS Features
- ACPI 6.4, Plug and Play (PnP), SMBIOS 3.5 or later, UEFI 2.8
- BIOS особенности
- Plug and Play (PnP), PCI FW 3.2, ACPI 6.4, UEFI 2.8 А
- IPMI
- ASPEED AST2600 BMC
- Контроллер удаленного управления
- ASPEED AST2600 BMC
Функции и возможности
- Особенность модели
- For SuperServer Only
Отзывы о товаре
Вопросы о товаре
Что нужно учесть по совместимости при сборке сервера на базе MBD-B13SEG, чтобы плата не оказалась несовместимой с выбранным корпусом/шасси?
При переходе между поколениями Intel Xeon Scalable что проверить перед запуском, чтобы избежать проблем с поддержкой CPU?
Какие ограничения по памяти и режимам установки могут повлиять на достижение нужного объема (и производительность) в однопроцессорной конфигурации?
Если вы строите узел с ускорителями/дочерними модулями, как понять, какие линии PCIe и M.2 реально будут доступны?
Как организовано удаленное управление и безопасность на уровне платы, и что это означает для эксплуатации в удаленных ЦОД/узлах?
