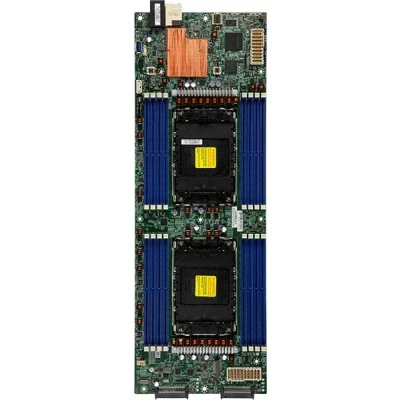

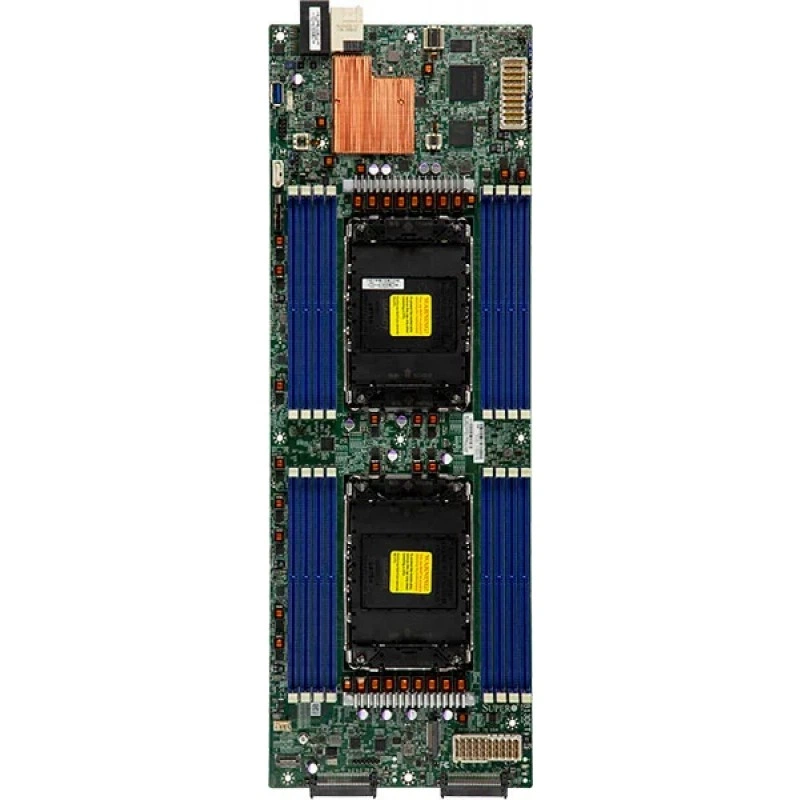

Материнская плата Supermicro B13DET (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

Материнская плата Supermicro B13DET предназначена для серверных конфигураций линейки SuperBlade и относится к специализированным платам форм-фактора Proprietary. Плата ориентирована на использование в составе серверных платформ и рассчитана на установку высокопроизводительных процессоров Intel Xeon Scalable 5-го и 4-го поколений в двухсокетной конфигурации. За счет поддержки памяти DDR5, интерфейсов PCIe 5.0 и сетевых возможностей 25GbE изделие подходит для построения производительных вычислительных узлов и серверных систем, где важны плотность размещения, пропускная способность и масштабируемость.

Функциональные возможности MBD-B13DET

Плата поддерживает процессоры Intel Xeon Scalable 5-го и 4-го поколения, имеет два сокета LGA-4677 и рассчитана на процессоры с TDP до 350 Вт. Поддержка Intel Xeon CPU Max Series с HBM и возможностей CXL расширяет сценарии применения в вычислительных и дата-центровых нагрузках. Для подсистемы памяти предусмотрено 16 слотов DIMM и поддержка до 4 ТБ 3DS ECC RDIMM DDR5-5600MT/s. Для хранения данных доступны 3 порта SATA3 либо конфигурация 2 NVMe + 1 SATA3, а также один слот M.2. Сетевой контроллер обеспечивает два канала LAN 25GbE на базе Mellanox ConnectX-4 Lx EN. Плата оснащена базовыми интерфейсами ввода-вывода, TPM 2.0 header и поддерживает серверное управление через ASPEED AST2600 BMC.

Технические особенности

• Артикул продукта: MBD-B13DET.
• Форм-фактор: Proprietary.
• Габариты: 6.3" x 18.3" (16 cm x 46.48 cm).
• Сокет CPU: Dual Socket E (LGA-4677).
• Поддерживаемые процессоры: Intel Xeon Scalable 5th Gen и 4th Gen.
• Поддержка Intel Xeon CPU Max Series с HBM.
• Чипсет: Intel C741.
• Поддержка CXL и HBM.
• Оперативная память: до 4 ТБ 3DS ECC RDIMM DDR5-5600MT/s.
• Количество слотов памяти: 16 DIMM.
• Контроль ошибок памяти: исправление одиночных ошибок и обнаружение двойных ошибок с ECC.
• Сетевой контроллер: Dual LAN 25GbE с Mellanox ConnectX-4 Lx EN.
• Интерфейсы: 1 USB 3 Type-A порт.
• Видеоинтерфейс: 1 порт Aspeed AST2600 BMC.
• TPM: 1 header TPM 2.0.
• Слоты расширения: 2 PCIe 5.0 x16 через Mezzanine Card Connector.
• Накопители: 1 M.2 PCIe 5.0 x4 слот формата M-key 2280.
• BIOS: AMI 32MB UEFI.
• BMC: ASPEED AST2600.

Применение

Плата применяется в серверных системах SuperBlade и предназначена для сборки вычислительных узлов с высокой плотностью размещения, повышенной пропускной способностью памяти и сетевых подключений, а также поддержкой современных серверных интерфейсов PCIe 5.0 и NVMe. Решение подходит для инфраструктурных серверов, вычислительных задач, виртуализации, высоконагруженных корпоративных и дата-центровых сценариев.

Совместимость

• Совместима с системами SuperServer only.
• Оптимизированные серверы: SBI-421E-1T3N, SBI-421E-5T3N.
• Поддержка 5th/4th Gen Intel Xeon Scalable processors.
• Поддержка Intel Xeon CPU Max Series с HBM.

Монтаж и эксплуатация

• Плата выполнена в специализированном форм-факторе и рассчитана на установку в совместимые серверные шасси Supermicro.
• Рекомендуется использовать конфигурации, соответствующие ограничениям по TDP процессоров и поддерживаемым типам памяти.
• Наличие BMC и TPM 2.0 упрощает серверное администрирование и эксплуатацию в корпоративной инфраструктуре.

Упаковка и маркировка

• Внутренний артикул продукта: MBD-B13DET.
• Маркировка на странице продукта: B13DET.

Эксплуатационные параметры

• Поддерживается процессорный TDP до 350 Вт.
• Поддержка памяти ECC помогает выявлять и корректировать ошибки данных в серверной эксплуатации.
• Используются серверные интерфейсы PCIe 5.0 и DDR5 для повышения общей производительности платформы.
