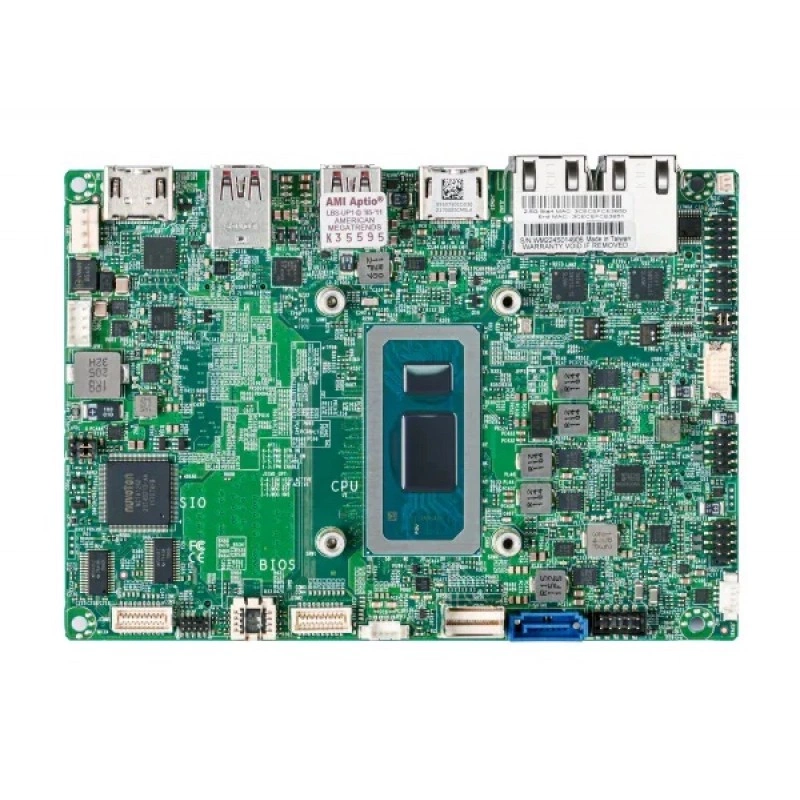

Материнская плата Supermicro X13SRN-H-WOHS MBD-X13SRN-H-WOHS

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X13SRN-H-WOHS представляет собой компактную embedded-платформу формата 3.5" SBC для однопроцессорных систем. Она рассчитана на установку процессора 13th Generation Intel® Core™ i7-1370PE и ориентирована на задачи, где важны небольшие габариты, расширенные возможности ввода-вывода, промышленная устойчивость и широкие возможности подключения. Плата выполнена как System on Chip-решение и сочетает в себе вычислительную часть, сетевые интерфейсы, видеовыходы, аудио, накопители и средства управления в одном форм-факторе.

Функциональные возможности

Практическая задача X13SRN-H-WOHS — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Один процессор(ы); 13th поколения Intel Core i7-1370PE процессор.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (2DPC): До 64GB 4800MT/s non-ECC DDR5 SO-DIMM.
• Сеть: 2 LAN с Intel Ethernet-контроллер I226-IT, 2.5G, TSN, промышленное исполнение; 2 RJ45 2.5 GbE LAN порт(ы) (Intel Ethernet-контроллер I226-IT).
• SATA: 1 SATA (6Gbps) через Intel Mobile чипсет.
• M.2: 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2242/2280); 1 M.2 PCIe 3.0 x1 CNVi слот (E-key 2230; USB 2.0); 1 M.2 PCIe 3.0 x1 SATA слот (B-key 2242/2280; USB 3.0; nano SIM holder).
• PCIe: 1 PCIe 4.0 x4 (в x4) SlimSAS слот.
• USB: 4 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen2x1 Type-C порт(ы) (сзади); 1 USB 3.2 Gen1x1 порт(ы) (колодка); 2 USB 3.2 Gen2x1 Type-A порт(ы) (сзади).
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов).
• Системная логика: Система на кристалле SoC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X13SRN-H-WOHS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один процессор(ы); 13th поколения Intel Core i7-1370PE процессор. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (2DPC): До 64GB 4800MT/s non-ECC DDR5 SO-DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SRN-H-WOHS. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
