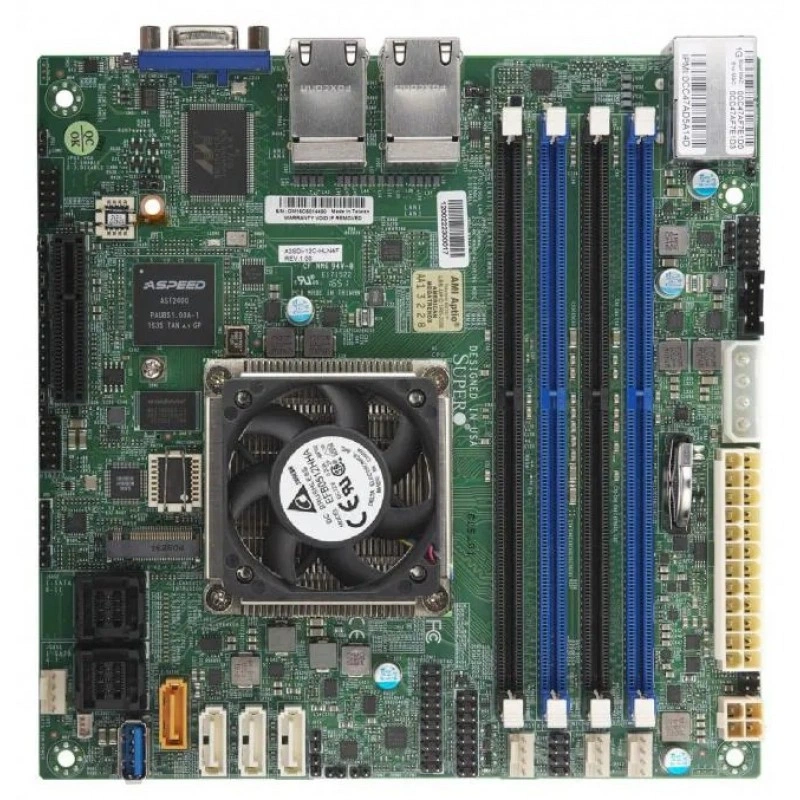

Материнская плата Supermicro A2SDi-16C+-HLN4F MBD-A2SDi-16C+-HLN4F

Основная информация о материнской плате Supermicro MBD-A2SDi-16C+-HLN4F

Supermicro MBD-A2SDi-16C+-HLN4F объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — A2SDi-16C+-HLN4F. Вычислительная платформа: Intel Atom процессор C3955; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 32W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная. Сетевые контроллеры и подключение: 4 LAN с Intel C3000 SoC, 1GbE; 4 RJ45. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача A2SDi-16C+-HLN4F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2400 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C3955; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 32W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная.
• Сеть: 4 LAN с Intel C3000 SoC, 1GbE; 4 RJ45.
• SATA: SoC контроллер для 12 SATA3 (6 Gbps) портов.
• M.2: Интерфейс M.2: SATA; PCIe 3.0 x2; Формат: 2280, 2242; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x4.
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, Регулировка оборотов вентиляторов, Две зоны охлаждения, 4 вентиляторов с контролем оборотов, Мониторинг состояния для регулировки оборотов, Разъёмы вентиляторов с PWM-управлением, Поддержка 3-pin вентиляторов без регулировки оборотов.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро A2SDi-16C+-HLN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C3955; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 32W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A2SDi-16C+-HLN4F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
